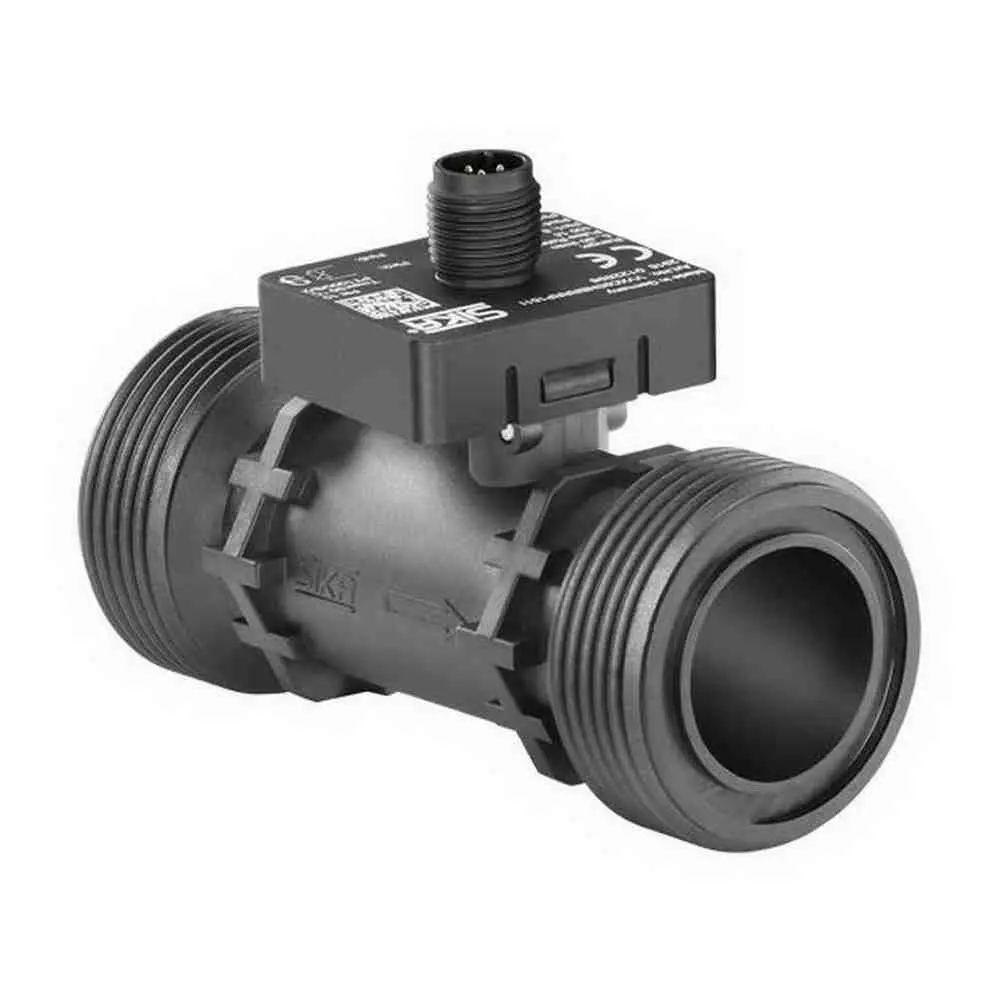

SIKA VVXB4SNKRRHTTR02, Vortex Durchflusssensor SIKA VVX 25

Vortex Durchflusssensor SIKA VVX 25

Typ: VVXB4SNKRRHTTR02

VVX 25, SP-VVX0182

Messrohr PPS

Sensor: ETFE

Außengewinde: G 1/4

DN 25 / ID 25, PN 10

SchlauchtÜlle: AD 20

Max.Mediumstemperatur: 90°C

Messbereich: 7...70 l/min

5-Pin-Stecker M12x1

PIN 1: Spannungsversorgung 8...30 VDC

PIN 2: Temperatursensor KTY82-210

PIN 3: GND. PIN 4: NPN open collector

Pulsrate: 77 1/l

PIN 5: Temperatursensor: KTY82-210

Firmware: V0.2

Vortex-Durchflusssensoren. Funktionsprinzip: Hinter einem umströmten Störkörper entstehen gegenläufige und zueinander versetzte Wirbel. Die Wirbel lösen sich an den Kanten des Störkörpers ab und bilden eine Kármánsche Wirbelstraße in der Strömung. Der Abstand zwischen den einzelnen Wirbeln ist konstant. Die Frequenz, mit der die Wirbel an einem Sensor vorbeiströmen, ist abhängig von der Strömungsgeschwindigkeit und proportional zum Durchfluss. Der Aufnehmer erfasst die Wirbel, diese werden in ein elektrisches Frequenzsignal umgesetzt.

Die Vorteile dieses Messprinzips sind u.a. • Nahezu freier Rohrquerschnitt: Geringer Druckverlust. Weiter Einsatzbereich in Bezug auf Druck, Temperatur und Dichte. Unabhängig von der Leitfähigkeit des Mediums. Hohe Langzeitstabilität / kein Nullpunktdrift.

• Nennweite DN: 25
