Pneumatikzylinder

Was sind Pneumatikzylinder?

Ein Pneumatikzylinder, auch Druckluftzylinder oder Luftzylinder genannt, ist ein Antriebselement, das mithilfe von Druckluft lineare oder rotatorische Bewegungen erzeugt. Sie sind ein zentraler Bestandteil vieler automatisierter Systeme und kommen dort zum Einsatz, wo Bewegungen schnell, sauber und zuverlässig ausgeführt werden müssen.

Aufbau und Funktionsweise von Pneumatikzylindern

Ein klassischer Pneumatikzylinder besteht aus einem Zylinderrohr, einem Kolben mit Kolbenstange, Dichtungen und mindestens einem Druckluftanschluss. Wird Druckluft zugeführt, bewegt sich der Kolben im Inneren des Zylinders und überträgt die Kraft auf die Kolbenstange. Je nach Bauweise kehrt der Kolben durch eine Feder (bei einfachwirkenden Zylindern) oder durch Umkehr der Druckluft (bei doppeltwirkenden Zylindern) in die Ausgangsposition zurück.

Arten von Pneumatikzylindern

Flachzylinder

Flachzylinder zeichnen sich durch eine besonders kompakte Bauform aus. Sie eignen sich hervorragend für Anwendungen mit sehr begrenztem Bauraum. Trotz ihrer geringen Bauhöhe liefern sie eine kraftvolle und präzise Bewegung.

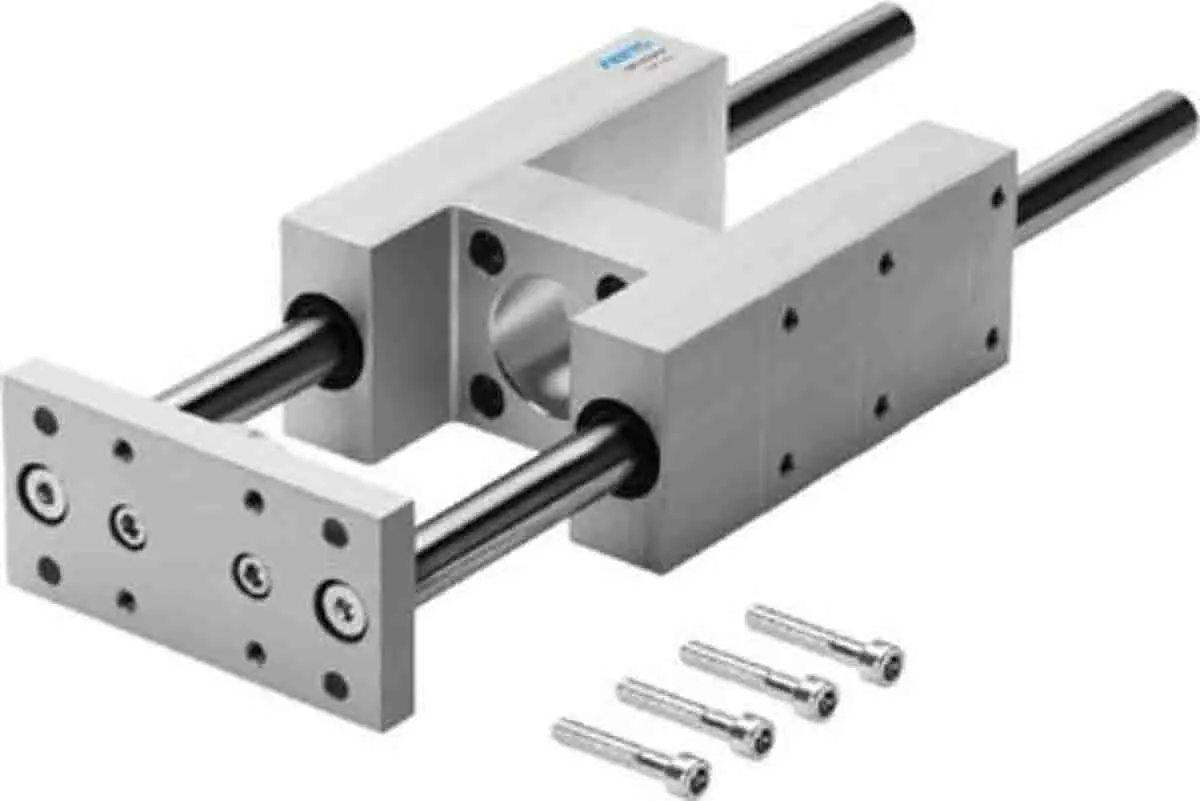

Führungszylinder

Diese Zylinder sind mit zusätzlichen Führungen ausgestattet, um Seitenkräfte abzufangen. Dadurch wird ein Verdrehen der Kolbenstange verhindert, was die Führungszylinder ideal für präzise Hubbewegungen mit hoher Stabilität macht – etwa beim Heben, Pressen oder Positionieren.

Kolbenstangenlose Zylinder

Diese Sonderform überträgt die Bewegung intern über Magnet- oder mechanische Kopplungen auf den außenliegenden Schlitten. Kolbenstangenlose Zylinder sind ideal für sehr lange Hublängen, da sie keine herausragende Kolbenstange benötigen und somit platzsparend sind.

Normzylinder

Normzylinder erfüllen die international genormten Standards (z. B. ISO 15552). Sie bieten maximale Kompatibilität mit Zubehör und sind besonders verbreitet in Maschinenbau und Industrieautomatisierung.

Rundzylinder

Rundzylinder haben ein rundes Gehäuseprofil und bieten ein gutes Verhältnis aus Gewicht und Leistung. Sie sind vielseitig einsetzbar und vor allem bei Anwendungen mit wechselnden Anforderungen oder in einfachen Automatisierungslösungen sehr beliebt.

Unterschied einfachwirkende und doppelwirkende Pneumatikzylinder

Einfachwirkende Pneumatikzylinder: Sie arbeiten mit Druckluft nur in eine Richtung, die Rückstellung erfolgt über eine eingebaute Feder. Diese Bauform eignet sich für einfache, energieeffiziente Anwendungen.

Doppeltwirkende Zylinder: Sie werden in beiden Bewegungsrichtungen durch Druckluft angetrieben. Zudem bieten sie mehr Kraft, Flexibilität und Steuerbarkeit – ideal für anspruchsvolle Prozesse mit hoher Taktzahl oder komplexer Steuerung.

Anwendungsbereiche von Pneumatikzylinder

Pneumatikzylinder kommen in einer Vielzahl von Industriebereichen zum Einsatz:

• Automobilindustrie: In Montagelinien, Lackieranlagen und beim Verpressen von Bauteilen.
• Verpackungsindustrie: Für das Heben, Verschließen, Schneiden und Sortieren von Produkten.
• Lebensmittelverarbeitung: Aufgrund ihrer hygienischen Eigenschaften (z. B. bei rostfreien Kompaktzylindern).
• Maschinenbau: In automatisierten Systemen für Greifer, Lineareinheiten und Fördereinrichtungen.
• Robotik und Automation: Für präzise, wiederholbare Bewegungsabläufe.
• Alternativen zum Hydraulikzylinder: Wo geringe Kräfte oder saubere Prozesse gefragt sind.

Auch in sensiblen Bereichen mit begrenztem Platzbedarf, wie in der Medizintechnik oder bei Laborgeräten, sind Kompaktzylinder und Rundzylinder gefragt.

Auswahlkriterien für Pneumatikzylinder

Wichtige Kriterien bei der Auswahl sind:

• Gewünschte Hublängen
• Art der Bewegung (einfachwirkend / doppeltwirkend)
• Benötigte Kraft und Kolbendurchmesser
• Platzverhältnisse (z. B. Kompakt- oder kolbenstangenlos)
• Befestigungsmöglichkeiten
• Umgebungsbedingungen (Temperatur, Feuchtigkeit, Staub)

Wartung und Pflege von Pneumatikzylindern

Allgemein gelten pneumatische Zylinder als äußerst zuverlässig. Jedoch können sie mit der Zeit verschleißen und beschädigt werden. Diese Beschädigung führt schließlich zu einer schlechteren Leistung. Daher sind eine ordnungsgemäße und regelmäßige Wartung und Pflege essenziell. Zur Wartung gehört die Schmierung der beweglichen Teile, die Überprüfung der Dichtungen und der Austausch von Luftfiltern.

Hersteller von Pneumatikzylinder

Zu den bekanntesten Herstellern von Pneumatikzylindern gehören:

• Festo: Festo ist ein international führender Hersteller für Automatisierungstechnik mit Hauptsitz in Esslingen am Neckar, Deutschland. Das Unternehmen produziert eine breite Palette an Festo Pneumatikzylindern – von kompakten Flachzylindern bis hin zu kolbenstangenlosen Sonderlösungen.
• Bosch Rexroth: Bosch Rexroth hat seinen Hauptsitz in Lohr am Main, Deutschland, und ist Teil der weltweit tätigen Bosch-Gruppe. Das Unternehmen ist ein globaler Spezialist für Antriebs- und Steuerungstechnik
• AVENTICS: AVENTICS ist ein international tätiger Hersteller mit Sitz in Laatzen bei Hannover, Deutschland. Es hat sich auf die Entwicklung und Produktion von präzisen, langlebigen Pneumatikkomponenten spezialisiert. Zum Sortiment zählen unter anderem einfachwirkende und doppeltwirkende Zylinder, Kompaktzylinder, kolbenstangenlose Zylinder sowie moderne Luftzylinder für spezielle Anwendungen. AVENTICS Pneumatikzylinder sind bekannt für Ihre Langlebigkeit und gute Qualität.
• SMC: SMC stellt Produkte im Bereich der Automatisierungstechnik mit dem Fokus Pneumatik her. Die Pneumatikzylinder von SMC sind in unterschiedlichen Bauarten vorhanden. Unter anderem als Führungszylinder, Klemmzylinder oder Kolbenstangenlose Antriebe.
