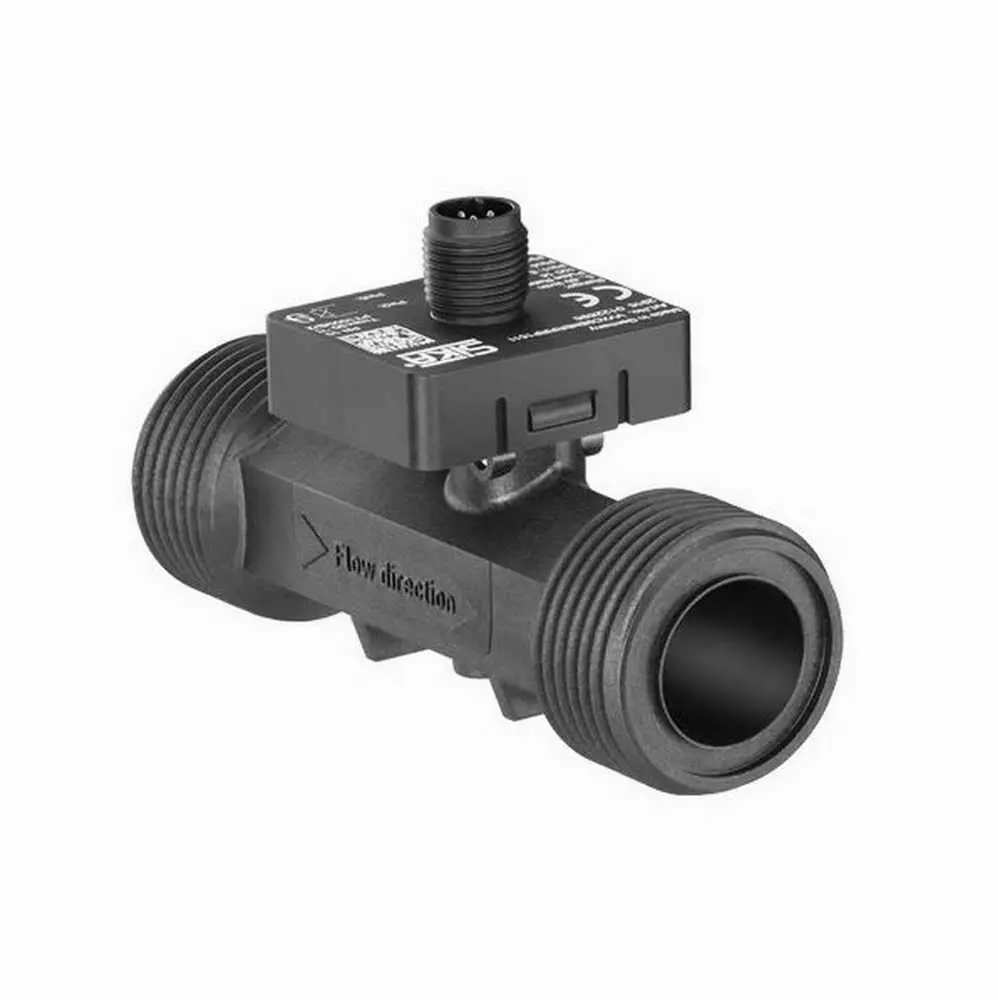

SIKA VVXA1LGNRRRP151H, Vortex Durchflusssensor SIKA VVX 15

Vortex Durchflusssensor SIKA VVX 15

Typ: VVXA1LGNRRRP151H

VVX 15, SP-VVX0425

Messrohr: PPS, Sensor ETFE

Außengewinde: G 3/4

Anschlussverschraubung: G1/2 lose beigelegt

DN 15 / ID 13, PN 10

Max. Mediumstemperatur: 90°C

Messbereich: 2...40 l/min

5-Pin-Stecker M12x1

PIN 1: Spannungsversorgung 8 bis 30 VDC. PIN 2: Temperatursensor Pt1000. PIN 3: GND. PIN 4: Pulsausgang(Push-Pull), Pulsrate 33 1/l. PIN 5: Temperatursensor Pt1000. Kundenspezifische Kennzeichnung-Lasergravur. Vortex-Durchflusssensoren. Funktionsprinzip: Hinter einem umströmten Störkörper entstehen gegenläufige und zueinander versetzte Wirbel. Die Wirbel lösen sich an den Kanten des Störkörpers ab und bilden eine Kármánsche Wirbelstraße in der Strömung. Der Abstand zwischen den einzelnen Wirbeln ist konstant. Die Frequenz, mit der die Wirbel an einem Sensor vorbeiströmen, ist abhängig von der Strömungsgeschwindigkeit und proportional zum Durchfluss. Der Aufnehmer erfasst die Wirbel, diese werden in ein elektrisches Frequenzsignal umgesetzt. Leistungsmerkmale Vortex Durchflusssensoren: Durchflusssensor ohne bewegte Teile fÜr Wasser, kein mechanischer Verschleiß.. Stabiler, glasfaserverstärkter Kunststoff gewährleistet höchste Beständigkeit und Leistung. Komplett gekapselter Piezokeramik-Sensor zur Erfassung der Wirbel, somit kein direkter Kontakt zum Medium. Weite Messspanne (bis 1:21). Integrierter Temperatursensor.  Ausgangssignale: FÜr den Durchfluss steht ein analoges Spannungssignal und/oder ein Frequenzsignal zur VerfÜgung und fÜr die Temperatur ein Widerstands- oder Analogsignal. Hohe Störfestigkeit. MedienberÜhrende Bauteile metallfrei.  RÜckverfolgung Über Seriennummer. Gewindeanschluss oder QuickFasten.

• Nennweite DN: 15
