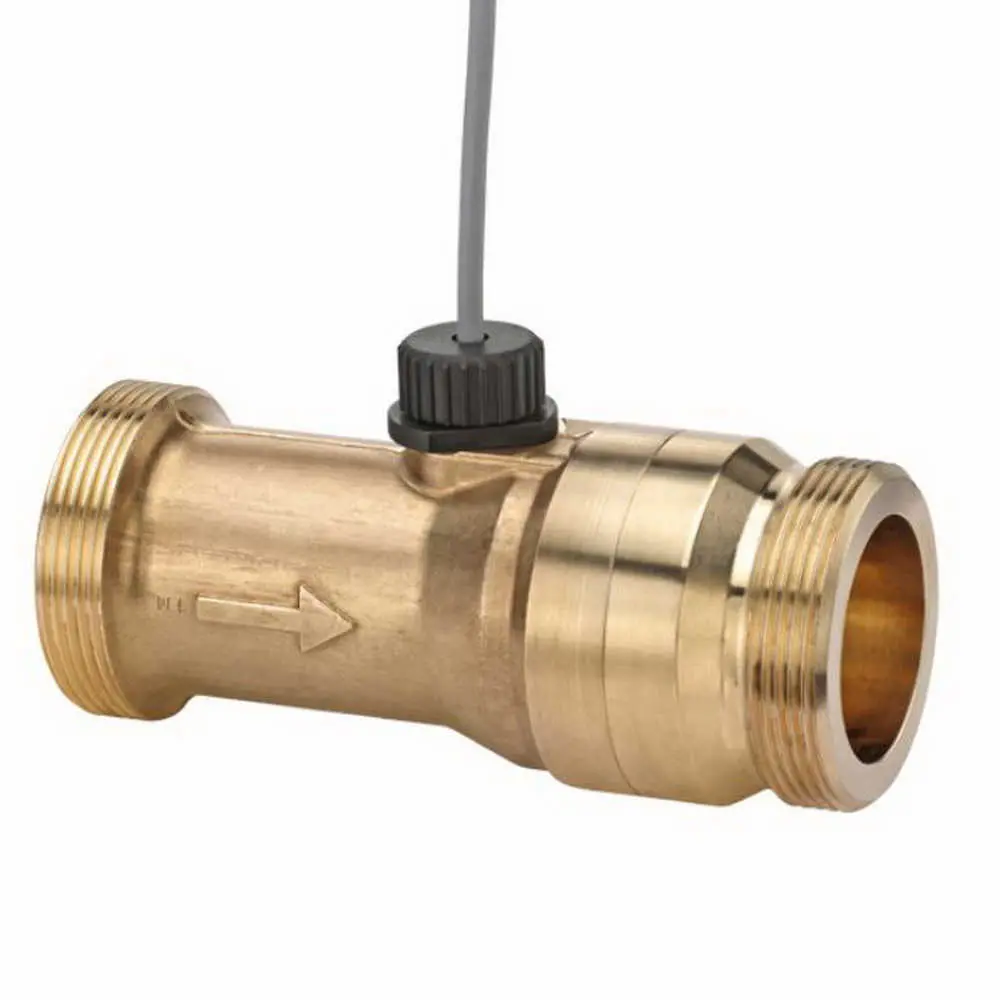

SIKA VT4025MSHNS000F, Turbinen Durchflusssensor Turbotron SIKA VTH 40

Turbinen Durchflusssensor Turbotron SIKA VTH 40

Typ: VT4025MSHNS000F

SIKA VTH 40 MS-410, SP-T1917

RohrstÜck Messing

Turbinen-Innenteile: PPO Noryl

G2 Außengewinde

DN 40, PN 10

Max. Mediumstemperatur: 85°C

Messbereich: 6,7...417 l/min

Ausgang: 26,6 Pulse/Liter, NPN open col

Hallsensor mit integrierter Schutzbeschaltung

4-Pin-Stecker M12x1

Die in den Turbotron Turbinen-Durchflusssensor einströmende FlÜssigkeit wird durch die Leitbeschaufelung in Teilstrahle aufgeteilt. Diese treffen gleichmäßig aus verschiedenen Richtungen auf das FlÜgelrad und versetzen dieses in Drehung. Die Drehzahl des FlÜgelrades wird nun in ein elektrisches Pulssignal (Frequenz) umgesetzt: Das FlÜgelrad ist magnetbestÜckt, ein Hall-Effekt-Sensor detektiert die Drehbewegung. Es steht ein durchflussproportionales Frequenzsignal (Rechtecksignal) zur VerfÜgung. Die Geometrie von Leitbeschaufelung und FlÜgelrad ermöglicht es die sehr niedrigen Anlaufwerte zu realisieren. Anwendungsgebiete: Überwachung von KÜhlkreisläufen im Maschinen- und Anlagenbau. Wasserbehandlung. Reinigungsprozessen. Dosierung.

• Ausgang Pulse/Liter: 26,6 Pulse / Liter
• Messbereich l/min: 6,7...417 l/min
• Nennweite DN: 40
• Nenndruck PN: 10
• Rohrstück J/N: Mit
• Anschlussmaterial: Messing
• Anschlussgewinde: G2
