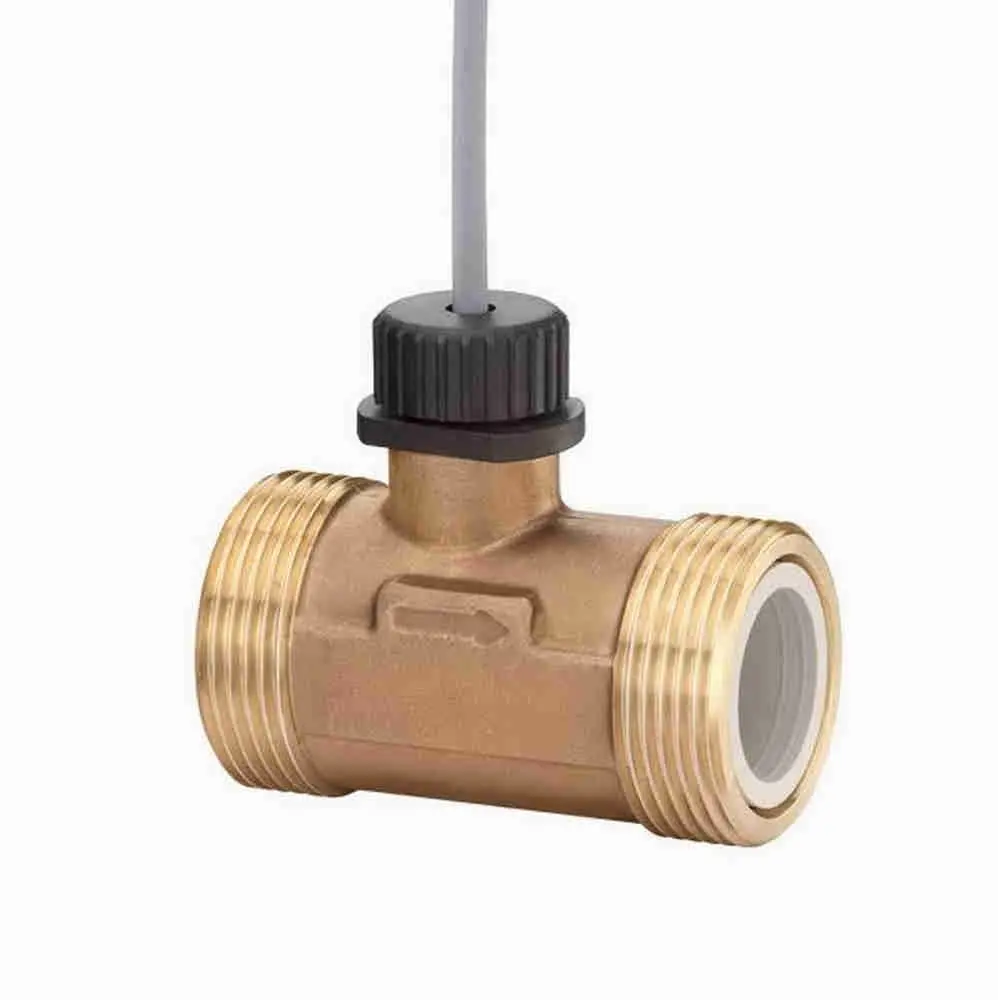

SIKA VT2511MSHNP00004, Turbinendurchfluss Sensor SIKA VTH 25 MS

Turbinendurchfluss Sensor SIKA VTH 25 MS

Typ: VT2511MSHNP00004

VTH 25 MS-180, SP-T1249

RohrstÜck Messing

Turbinen-Innenteile PPO Noryl

G1 1/4 Außengewinde

DN 25, PN 10

Max. Mediumstemperatur 85°C

Messbereich 4...160 l/min

Ausgang 65 Pulse / Liter, NPN open col.

Vorbereitet fÜr Adaptierung des Durchfluss- und

Volumenmessgerätes TD32500

Messprinzip:

Die in den Turbinen-Durchflusssensor einströmende FlÜssigkeit wird durch die Leitbeschaufelung in Teilstrahle aufgeteilt. Diese treffen gleichmäßig aus verschiedenen Richtungen auf das FlÜgelrad und versetzen dieses in Drehung. Die Drehzahl des FlÜgelrades wird nun in ein elektrisches Pulssignal (Frequenz) umgesetzt: Das FlÜgelrad ist magnetbestÜckt, ein Hall-Effekt-Sensor detektiert die Drehbewegung. Es steht ein durchflussproportionales Frequenzsignal (Rechtecksignal) zur VerfÜgung. Die Geometrie von Leitbeschaufelung und FlÜgelrad ermöglicht es die sehr niedrigen Anlaufwerte zu realisieren.

• Nennweite DN: 10
