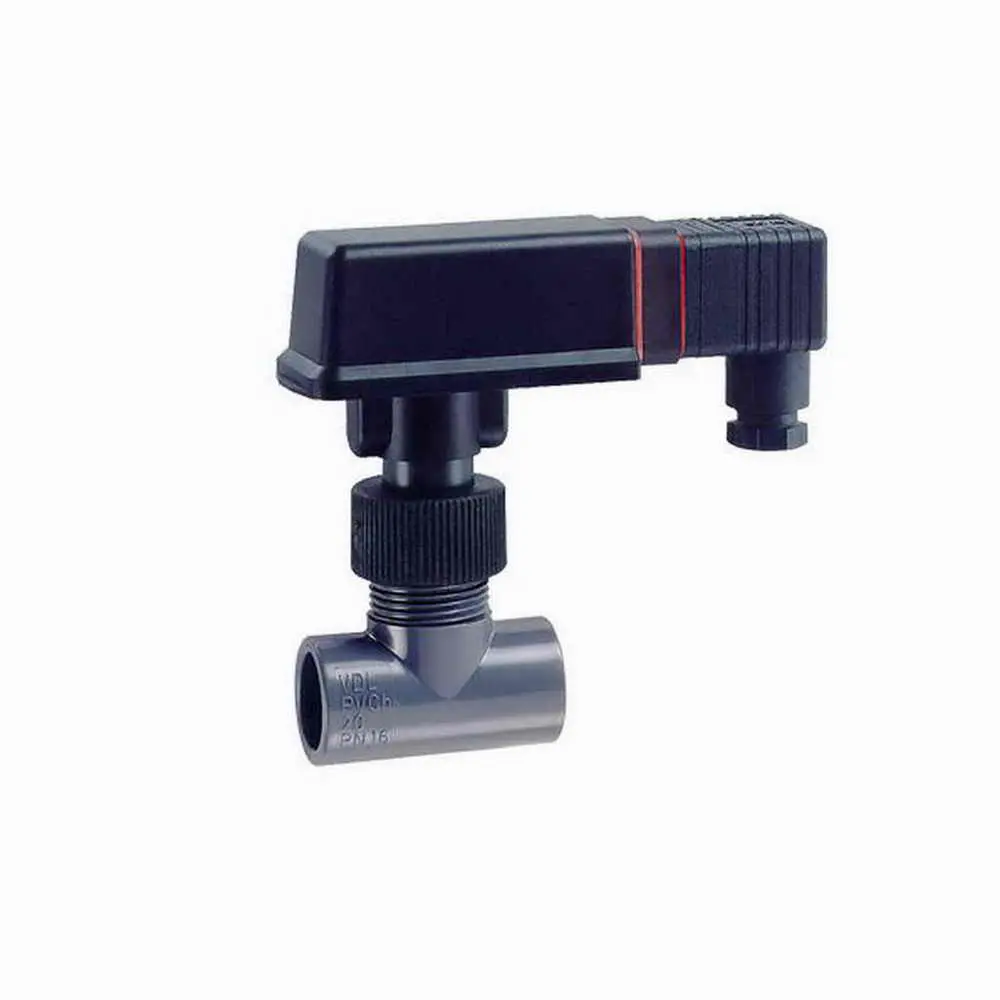

SIKA VKS05M0P17PR2E, Strömungsschalter SIKA VKS 05 M

Strömungsschalter SIKA VKS 05 M

Typ: VKS05M0P17PR23

ehemals: VKS05M0P17PR2E

PPE+PS-GF30 Noryl, SP-S8630

Edelstahl-Einschraubzapfen G1/2 Außengew.

zum Direkteinbau in DN 50...DN 150

PN 10

Max. Mediumstemperatur 100°C

Ausgang potentialfreier Kontakt

Gerätestecker + Leitungsdose EN 175301-803-A

Optionen

- Gerätestecker EN 175301-803-A inkl. Leitungsdose mit 2 LED

- Schaltspannung 24...230 V AC / DC ±20 %,

- Umgebungstemperatur -20 bis 70 °C

- Rundstecker M12 x 1

- Sonderschaltpunkte

- Überwurfmuttern in vier Farben zur Unterscheidung

Die SIKA-Strömungsschalter sind zur Minimum- bzw. zur MaximumÜberwachung von FlÜssigkeitsströmungen

vorgesehen. Kundenspezifische AusfÜhrungen sollten vor Bestellung besprochen werden damit die technische Daten gegenÜber den Anforderungen angepasst werden können

oder der Strömungsschalter den Anforderungen entsprechend generiert wird.

Funktionsprinzip

Der Strömungsschalter besteht aus einem Paddelsystem, an dessen oberen Ende sich ein Dauermagnet befindet. Über diesem Magnet ist außerhalb der Strömung ein Reedkontakt platziert.

Ein zweiter Magnet dient zur Erzeugung einer RÜckstellkraft, fÜr das Paddel. Trifft die zu Überwachende Strömung auf das Paddelsystem, wird dieses ausgelenkt. Dadurch ändert der Magnet seine Stellung zum Reedkontakt, der somit betätigt wird. Sobald der Durchfluss unterbrochen wird, bewegt sich das Paddel wieder in seine Ausgangsstellung zurÜck und betätigt damit den Reedkontakt erneut. Die hierfÜr notwendige RÜckstellkraft wird durch die beiden sich abstoßenden Magnete erzeugt.

Das Ausnutzen der Magnetkraft, im Vergleich zu einer herkömmlichen Blattfeder, ergibt eine deutlich bessere Langzeitstabilität und eine wesentlich höhere Unempfindlichkeit gegen Druckspitzen.

• Nennweite DN: 50, 150
• Nenndruck PN: 10
• Rohrstück J/N: Ohne
• Anschlussmaterial:
