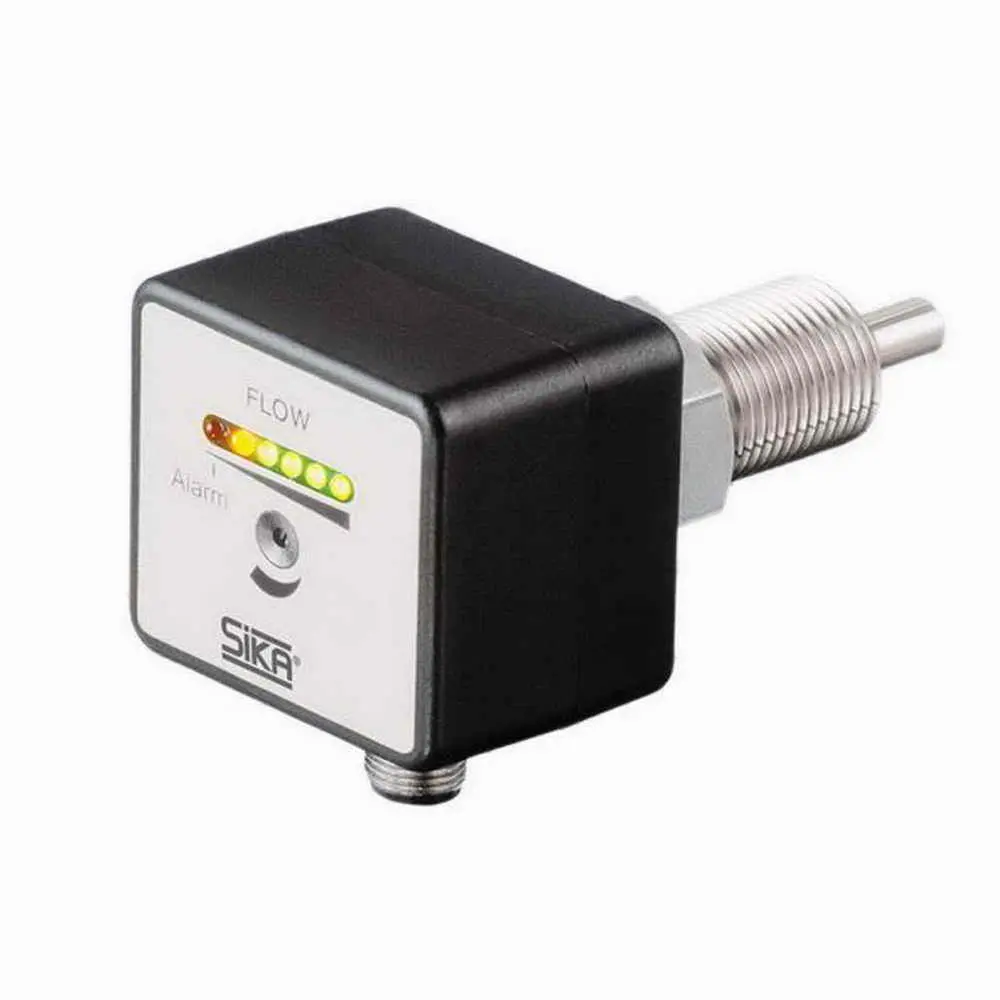

SIKA VES09, Elektronischer Strömungswächter SIKA VES 09

Elektronischer Strömungswächter SIKA VES 09

Funktionsprinzip: Der elektronische Strömungswächter arbeitet nach dem Prinzip der Temperaturdifferenzerfassung. In der zylindrischen Messsonde befinden sich zwei Temperatursensoren. Sie haben einen optimalen wärmeleitenden Kontakt zu dem Medium und gleichzeitig eine gute Wärmeisolierung zueinander. Der eine FÜhler wird mit konstanter Leistung erwärmt, der andere ist nicht beheizt und nimmt somit die Mediumstemperatur an. Bei stehendem Medium stellt sich eine konstante Temperaturdifferenz zwischen den beiden FÜhlern ein.

Durch das strömende Medium wird der beheizte FÜhler abgekÜhlt. Die veränderte Temperaturdifferenz zwischen den beiden Sensoren ist abhängig von der Strömungsgeschwindigkeit und damit ein Parameter fÜr die Überwachung des vorgewählten Mindestdurchflusses. Dieses Signal wird einem Komparator zugefÜhrt, der ein Transistorausgangssignal ansteuert. Das Ausgangssignal wird mit Hilfe eines Potentiometers auf den gewÜnschten Durchflussgrenzwert eingestellt. Wird dieser unterschritten, wird das Transistor-Ausgangssignal aktiviert. Eine 6-stellige LED-Kette zeigt die Nähe zum eingestellten Alarmpunkt an.

Elektronischer Strömungswächter VES09. Typ VES09. Kompakte AusfÜhrung. Messsondenlänge 48 mm.. G1/2 Außengewinde fÜr Direkteinbau. Werkstoff Sensor medienberÜhrend Edelstahl 1.4571. Mediumstemperatur -20...85°C. Max. Betriebsdruck 200 bar. Schaltpunktbereiche Wasser 1...150 cm/s, öl 3...300 cm/s. Potentiometer zur Schaltpunkteinstellung. Anzeige 6 LED. Spannungsversorgung 24 V DC. Ausgangssignal PNP open collector. 4-Pin-Sensorstecker M12x1.
