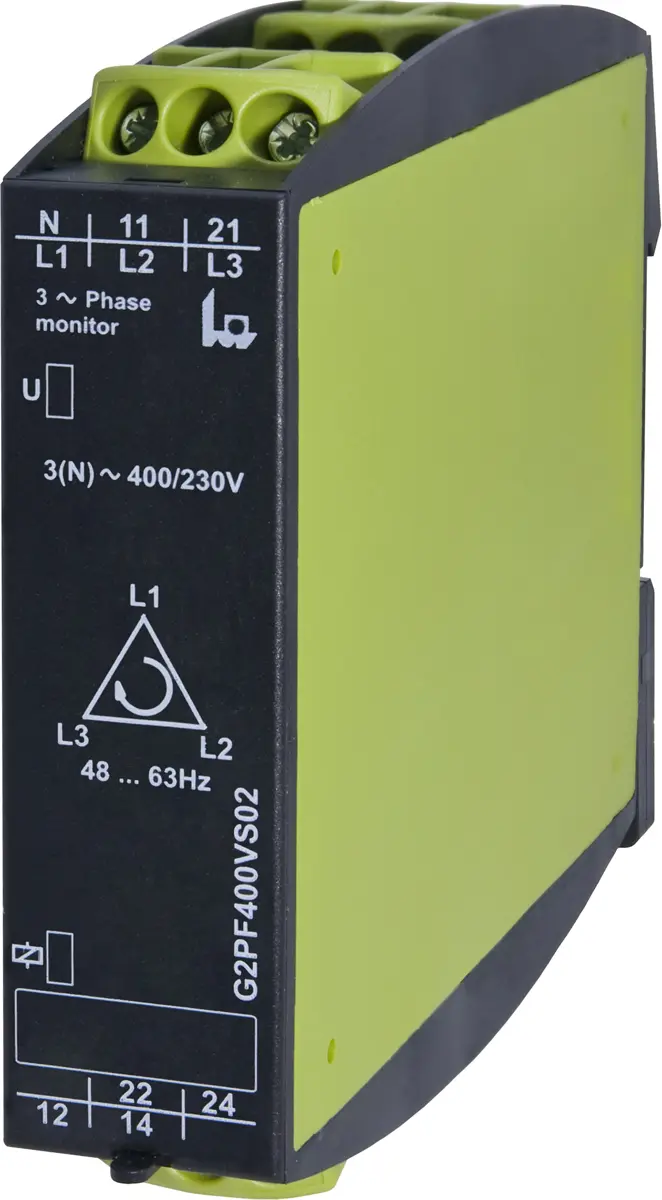

Tele GAMMA Überwachungsrelais, für Phase, Spannung Max. 400 V 3-phasig, 2-poliger Wechsler Eigenversorgung DIN-Schienen

Das TELE GAMMA Überwachungsrelais G2PF400VVS02 (bzw. Serie GAMMA) ist ein kompaktes, industrielles Multifunktionsrelais zur präzisen Spannungsüberwachung in 3-Phasen-Netzen. Die Baugruppe benötigt keine separate Hilfsspannung, da sie als cleveres eigenversorgtes Gerät die benötigte Energie direkt aus der anstehenden Messspannung bezieht. Mit einer schmalen Baubreite von nur 22,5 mm überwacht das Relais permanent die korrekte Phasenfolge, den Phasenausfall sowie das Auftreten von kritischen Rückspannungen mittels einer integrierten Asymmetrieauswertung.

Produktvorteile

• Smarte Eigenversorgung: Das Relais versorgt sich direkt über das zu überwachende Messnetz – eine zusätzliche Versorgungsspannung ist nicht erforderlich.
• Kompakte Industriebauform: Dank der standardisierten Baubreite von nur 22,5 mm lässt sich das Modul extrem platzsparend auf jeder DIN-Hutschiene montieren.
• Umfangreiche Statusanzeige: Eine grüne LED signalisiert das Anliegen der Netzspannung, während eine gelbe LED sofort den aktuellen Schaltzustand des Ausgangsrelais anzeigt.
• Potenzialfreie Schaltausgänge: Ausgestattet mit 2 robusten Wechslern (2 CO) bietet das Gerät eine sichere Trennung und flexible Einbindung in übergeordnete Sicherheitskreise.

Anwendungsbereiche

• Das Überwachungsrelais wird primär in industriellen Schaltanlagen zum Schutz von drehrichtungsempfindlichen Verbrauchern (wie z. B. Drehstrommotoren, Pumpen und Kompressoren) vor Phasenvertauschung eingesetzt.
• Es eignet sich ideal zur zuverlässigen Erkennung von Phasenausfällen und kritischen Netz-Asymmetrien in rauen Produktionsumgebungen.
• Perfekt optimiert für den Einsatz in dezentralen Verteilerkästen und im allgemeinen Maschinenbau bei Umgebungstemperaturen von -25 °C bis +55 °C.

FAQs

Wo kann man das Produkt kaufen? Das Produkt ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Wie reagiert das Relais, wenn sich die Drehrichtung im Netz ändert? Sobald sich die Drehrichtung der Phasenfolge (L1-L2-L3) ändert, fallen die Ausgangsrelais unverzüglich ab, und die gelbe LED erlischt, um die angeschlossenen Maschinen vor Schäden zu schützen.

Besitzt das Gerät eine Auslöseverzögerung zur Vermeidung von Fehlauslösungen? Ja, das Relais verfügt über eine fix eingestellte Auslöseverzögerung von maximal 350 ms, um kurze, unbedenkliche Spannungseinbrüche ohne ungewollte Abschaltung zu überbrücken.

Ist der Anschluss eines Neutralleiters (N) bei diesem Modell zwingend erforderlich? Nein, der Anschluss des Neutralleiters ist bei dieser GAMMA-Baureihe vollkommen optional ausgeführt.
