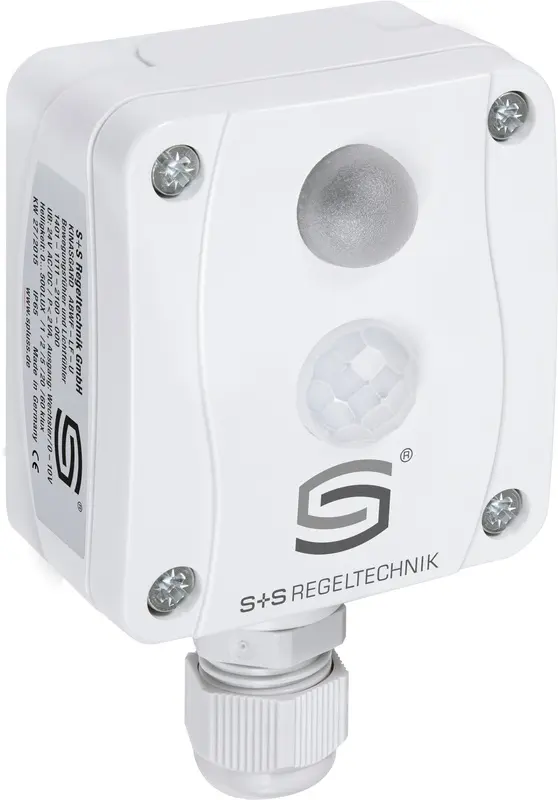

S+S REGELTECHNIK 1401-1111-3200-000 ABWF-LF-I Außenbewegungsmelder

Die Bewegungs- und Lichtmesswandler KINASGARD / PHOTASGARD ABWF / LF sind kombinierte Instrumente und erfassen Bewegungen sowie die Lichtintensität, die Anwesenheit von Menschen und Zustandszustände. Die ABWF / LF-Geräte geben ein Normsignal von 0-10 V oder 4...20 mA für die Lichtintensität aus und verfügen über einen Schaltausgang (Wechslerkontakt) zur Bewegungserkennung.

• Power consumption : < 1 W at 24 V DC; < 2 VA at 24 V AC
• Voltage supply: 15...36 V DC
• Working resistance: Ra (ohm) = (Ub -14 V)/ 0.02 A for I variant
• Output, motion sensor: without/ with motion + presence,
• Sensor: infra-red motion sensor, light sensor
• After-running time: adjustable from 4 s to 16 min
• Deviation, light sensor : typically < 5 % of final value
• Ambient temperature : –10...+50 °C
• Electrical connection: 0.14 - 1.5 mm²
• Housing dimensions: 72 x 64 x 37,8 mm (Tyr 1)
• Cable gland: M 16 x 1.5, including strain relief, exchangeable,
• Output, light sensor: 4...20 mA
• Dimensions : 72 x 64 x 37,8 mm (Tyr 1)
• Installation : on-wall
• Protection class: III (according to EN 60 730)
• Protection type : IP 65 (according to EN 60 529)*
• Measuring range, light sensor: multi-range switching (via DIP switches)
• Cable connection: cable gland, plastic (M 16 x 1.5; with strain relief, exchangeable, max. inner diameter 10.4 mm) or
• Housing : plastic, UV-stabilised,
• Standards: CE conformity,
