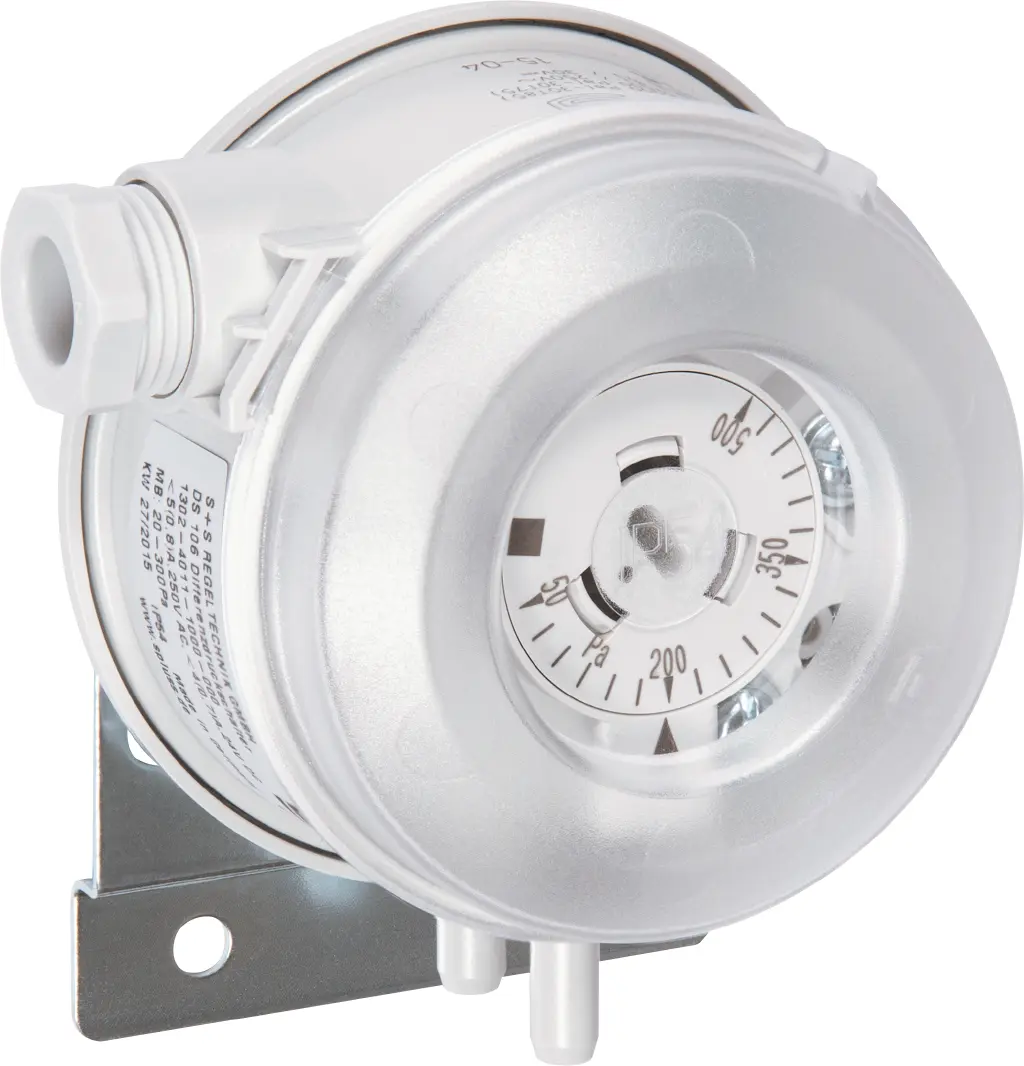

S+S REGELTECHNIK 1302-4014-0000-000 DS-106 C Differenzdruckschalter

Der mechanische Differenzdruckschalter/-wächter PREMASREG DS 1 mit Metallbügel dient zur Überwachung des Über-, Differenz- und Unterdrucks sauberer Luft sowie gasförmiger, nicht aggressiver Medien in Luftkanälen, Luftansaug- oder Abluftgeräten. Er wird als Strömungswächter, Differenzdruckregler, Druckregler zur Strömungsüberwachung an elektrischen Heizregistern oder zur Überwachung von Keilriemen und Filtern eingesetzt. Weitere Anwendungen finden sich in der Luftdruckmangelsicherung, der Ventilator- oder Luftklappenüberwachung und der Grenzwertkontrolle. Der Schaltpunkt kann über eine interne Präzisionsskala eingestellt werden.

• Mounting: with mounting angle
• Switching capacity (Contact load): 5 (0.8) A, 250 V AC
• Max. pressure: 5000 Pa (50 mbar)
• Pressure range : high adjustment accuracy due to individual laser-etched scale
• Pressure range (adjustable) : 500…2000 Pa (5.0...20.0 mbar)
• Switching capacity (Contact load): 5 (0.8) A, 250 V AC
• Contact: single-pole potential-free changeover contact,
• Media temperature: –30 ...+85 °C
• Operating Difference approx.: 1.0 mbar ± 15 %
• Pressure connection : with connection nozzles for pressure hose Ø 6 mm
• Measuring range pressure: 500...2000Pa
• Housing: base: material PC (10 % GF),
• Membrane: silicone, LSR (Liquid Silicon Rubber,
• Humidity: < 90 % RH, non-precipitating air
• Mounting: with metal angle DS 1 - MW- Z
• Protection class : II (according to EN 60 730)
• Protection type: IP 54 with top cover (according to EN 60529)
• Standards : CE conformity,
• Tests: DVGW (according to DIN 1854),
• Function: Contact 1 - 2 breaks when pressure/ differential pressure
• Tests: DVGW (nach DIN 1854)
