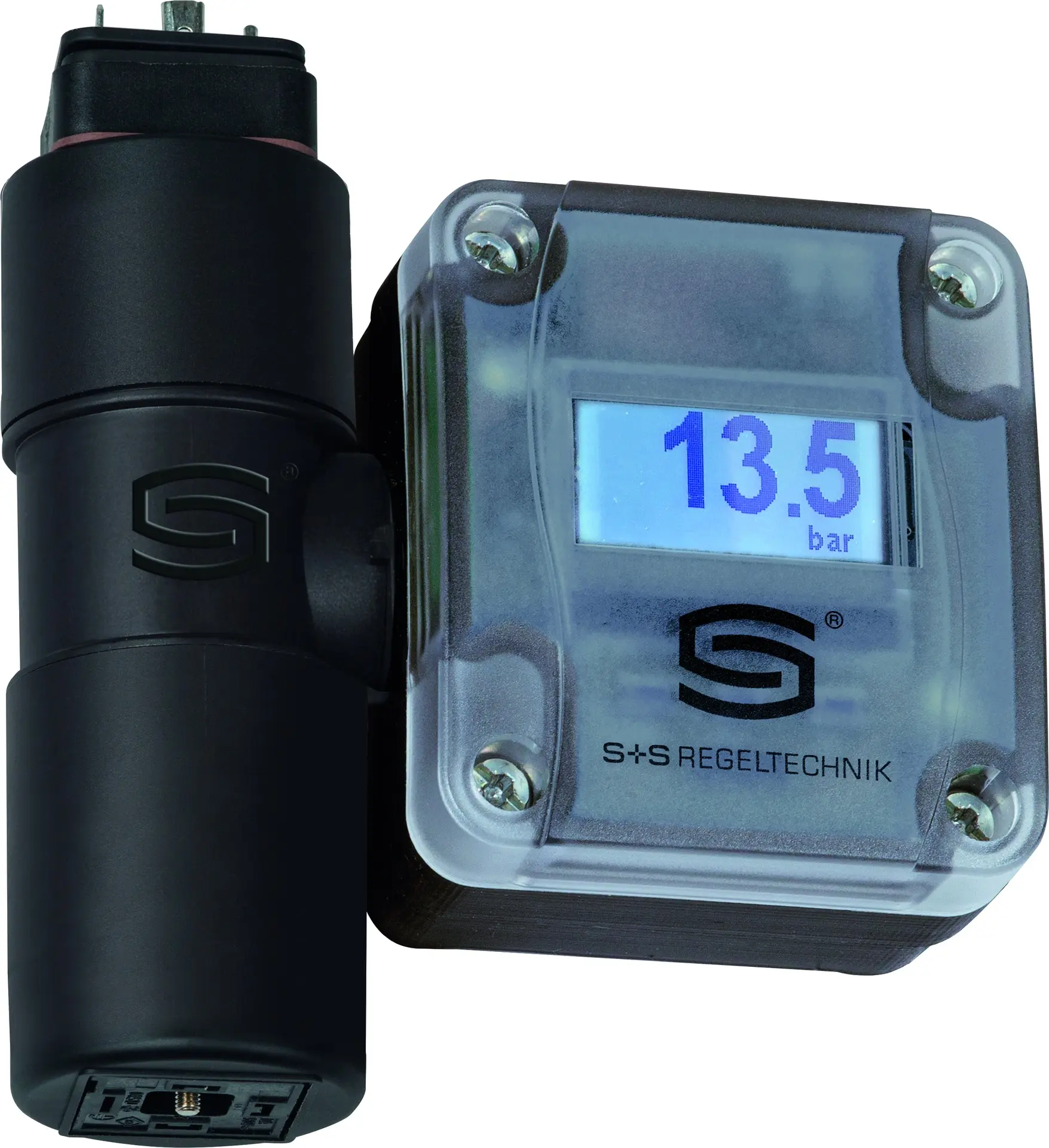

S+S REGELTECHNIK 1301-5112-5000-100 LCD-SHD-I Anzeigemodul für Drucktransmitter

Das LCD-SHD-Anzeigemodul wurde speziell für unsere PREMASGARD-Drucktransmitter entwickelt, sodass der Messwert direkt an der Messstelle abgelesen werden kann. Das Anzeigemodul ist ein konfigurierbares Anzeigegerät für Drucktransmitter mit Normsignal 4...20 mA oder 0-10 V und Steckverbindertyp DIN EN 175301-803-A. Bei Drucktransmittern mit 0-10 V Standardsignal kann als Variante das Signal für das ModBus-Protokoll über RS485 zur Verfügung gestellt werden. Das Anzeigemodul lässt sich mechanisch drehen und neigen, der Anzeigeinhalt lässt sich über das Menü in 90°-Schritten drehen. Bei der 0-10 V- und Modbus-Version kann zusätzlich eine Hintergrundbeleuchtung zugeschaltet werden. Neben der Anzeige des aktuell berechneten Drucks kann auch die am Drucktransmitter gemessene Spannung oder der niedrigste bzw. höchste gemessene Druckwert (Min/Max) der letzten 24 Stunden angezeigt werden. Die Einstellungen für Skalierung, Einheit (bar, kPa, psi, inWC, atm, mWC), Min/Max-Werte, Anzahl der Werte für die Mittelung, Anzeigemodus, Ausrichtung, Hintergrundbeleuchtung, Kontrast und ModBus-Parametrierung erfolgen bequem über Mikrotasten im Inneren Gehäuse und sind vor unbefugtem Zugriff geschützt.

• Compatibility: Pressure sensor SHD/ SHD - SD/ SHD 692
• Display unit : bar (default), kPa, psi, inWC, atm, mWC
• Temperature dependence: typically < 0.01 % final value/K
• Voltage supply: UBmin= UBmin Sensor + 5V DC
• Power consumption: < 0.15 W (current loop)
• Data points: Pressure [bar] [kPa] [psi] [inWC] [mWC] [atm]
• Response time: Sensor-dependent settings for averaging (only applies to display)
• Input : 4...20 mA (2-wire connection)
• Output: 4...20 mA (2-wire connection) looped through sensor signal
• Operation: for SHD/ SHD-SD/ SHD 692
• Measuring function: Min/max values / averaging
• Accuracy, pressure: < 0,2 % final value
• Ambient temperature : Storage -20...+75 °C
• Electric
