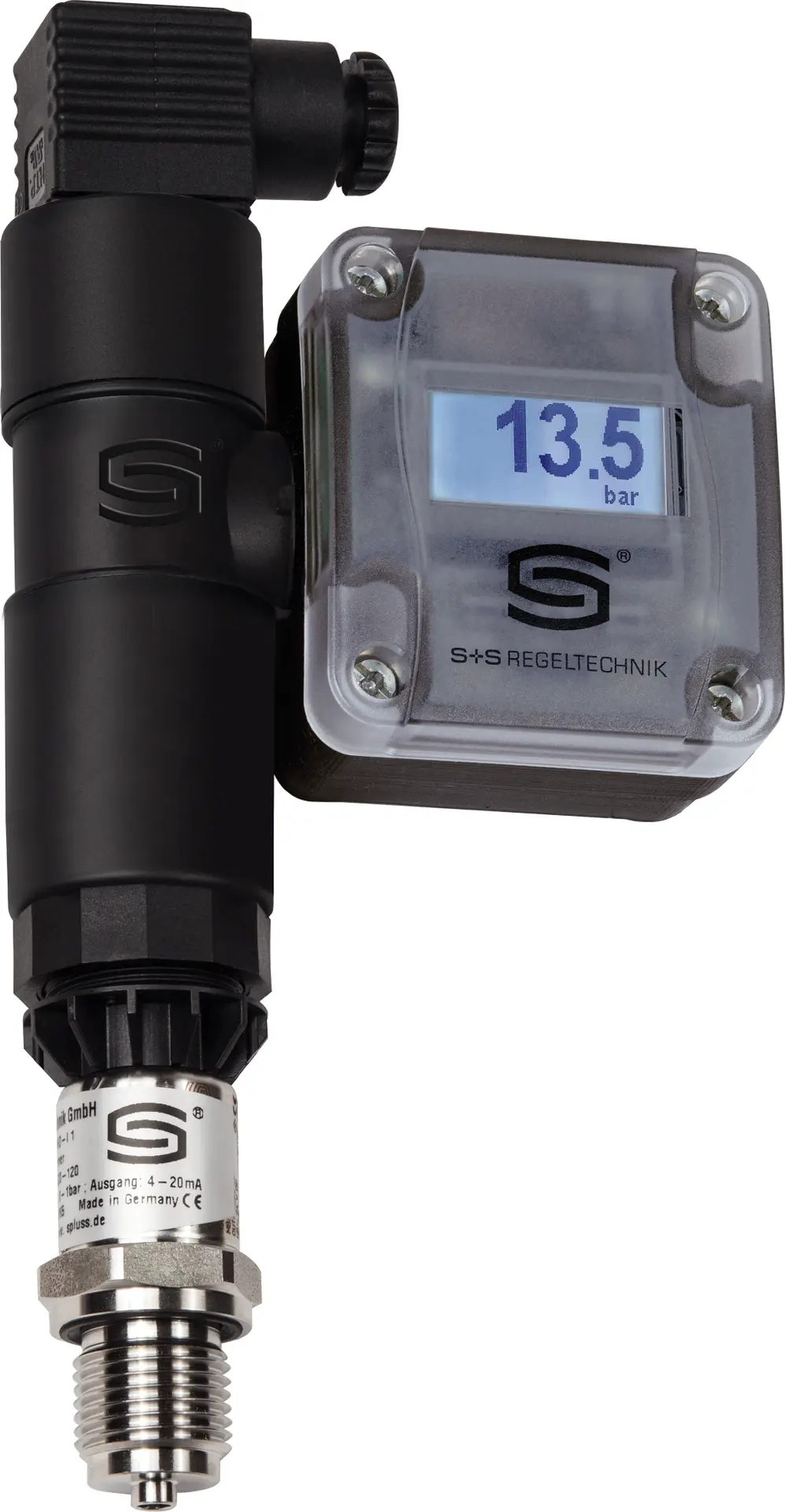

S+S REGELTECHNIK 1301-2111-5560-221 SHD-U 10 LCD Druckmessumformer

Der Drucksensor PREMASGARD SHD dient zur Messung von Relativdrücken (max. 0...40 bar) in gasförmigen und flüssigen Medien. Die Druckmesszelle ist dichtungslos mit dem Drucksensor verschweißt. Die Gerätevariante SHD-xx-LCD wird mit einem LCD-SHD-Anzeigemodul geliefert. Die Montage erfolgt unterhalb des Winkelverbinders. Das Modul ist mechanisch dreh- und neigbar und der Anzeigeinhalt kann in 90°-Schritten gedreht werden, um die ideale Leseposition zu erreichen. Die Konfiguration der Anzeigearten und Druckeinheit erfolgt direkt am Display (menügeführt über Tasten).

• Voltage supply: 24 V AC/ DC for output 0 -10 V
• Response time : 2 ms (1 ms typical)
• Characteristic line: ± 0,3 %
• Output : 0 - 10 V
• Output signal : 0 -10 V, 3-wire, (working resistance > 10 kOhm)
• Measuring range: 0...10 bar
• Measuring principle: steel measuring cell (suitable for ammonia and freons)
• Media temperature : – 40...+135 °C
• Pressure connection: G ½ " sealing at the back, and manometer (combined)
• Type of pressure: relative
• Overload range: < 6 bar: 5 x of final value
• Bursting pressure : < 6 bar: 10 x of final value
• Permissible medium: suitable for ammonia and freons
• Electrical connection: 0.25 - 1.5 mm², via plug-in connector DIN EN 175301-803-A
• Housing: stainless steel 1.4305
• Connecting head: plastic, approx. 98 x 50 x 34 mm
• Installation: directly on pressure line
• Medium contacting parts: Stainless steel V2A (1.4305)
• Protection class: III (according to EN 60 730)
• Protection type: IP 65 (according to EN 60 529)*
• Standards : CE conformity, electromagnetic compatibility
• Display: LCD display (16x27.5 mm) with backlight, on/off/auto;
