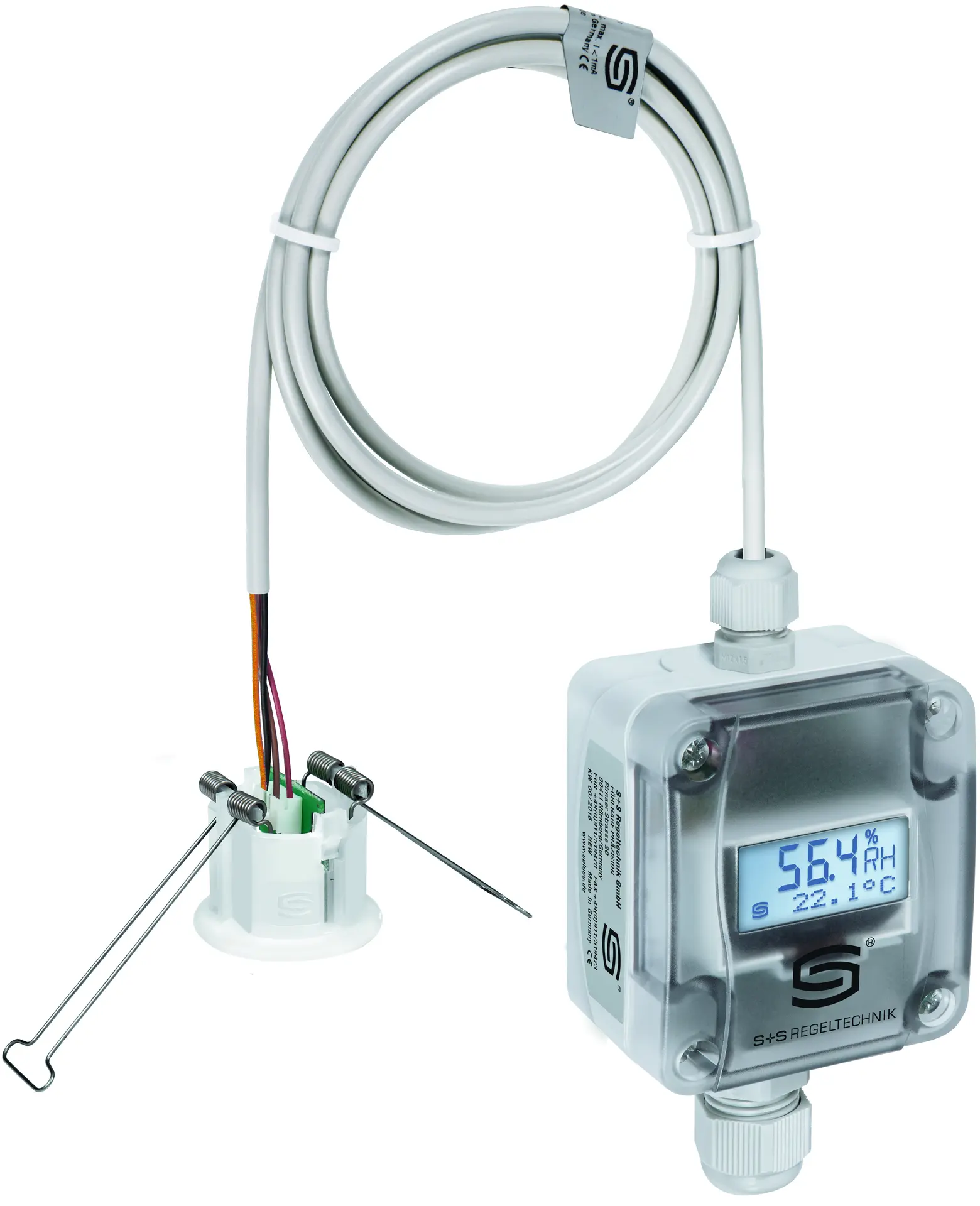

S+S REGELTECHNIK 1201-6131-1200-100 DFTF-U LCD-Deckeneinbauen

Der kalibrierbare Feuchte- und Temperaturtransmitter HYGRASGARD DFF / DFTF misst die relative Luftfeuchtigkeit und Temperatur der Luft. Es wandelt die Messgrößen in ein Normsignal von 0-10 V oder 4...20 mA um und ist optional mit/ohne Display erhältlich. Der Messumformer unterstützt vier umschaltbare Temperaturbereiche. Die relative Luftfeuchtigkeit (in % r.F.) ist der Quotient aus Wasserdampfpartialdruck geteilt durch den Sättigungsdampfdruck bei der jeweiligen Gastemperatur. Das Sensorgerät ermöglicht eine präzise Erfassung von Temperatur und Luftfeuchtigkeit. Als Messelement für Luftfeuchtigkeit und Temperatur kommt ein digitaler, langzeitstabiler Sensor zum Einsatz. Der Sensor ist werkseitig kalibriert und kann von einem Experten individuell auf die Umgebungsbedingungen abgestimmt werden.

• Power consumption: < 1.1 VA/ 24 V DC ; < 2.2 VA/ 24 V AC
• Temperature-measuring range : multi-range switching (see table) -35…+35°C; -35…+75°C; 0…+50°C; 0…+80°C
• Operating range, humidity : 0...95 % RH (without dew formation)
• Voltage supply : 24 V AC (± 20 %) and
• Deviation of humidity: typical ± 2.0 % (20…80 % RH); at + 25 °C, otherwise ± 3.0 %
• Load resistance: RL > 5 kOhm
• Measuring range, humidity : 0...100 % RH
• Output, humidity : 0 - 10 V
• Measuring range, temperature: multi-range switching
• Temperature deviation: typically ± 0.2 K at +25 °C
• Ambient temperature: storage –5...+60 °C
• Electrical connection: 2-, 3- or 4-wire connection
• Cable gland : M 16 x 1.5, including strain relief, exchangeable,
• sensor cable: PVC, LiYY, 4 x 0.14 mm²,
• Long-term stability: ± 1 % per year
• Mounting (sensor): inside suspended ceiling,
• Protection class : III (according to EN 60 730)
• Output : 0 - 10 V
• Cable connection : cable gland, plastic (M 16 x 1.5; with strain relief, exchangeable, max. inner diameter 10.4 mm) or
