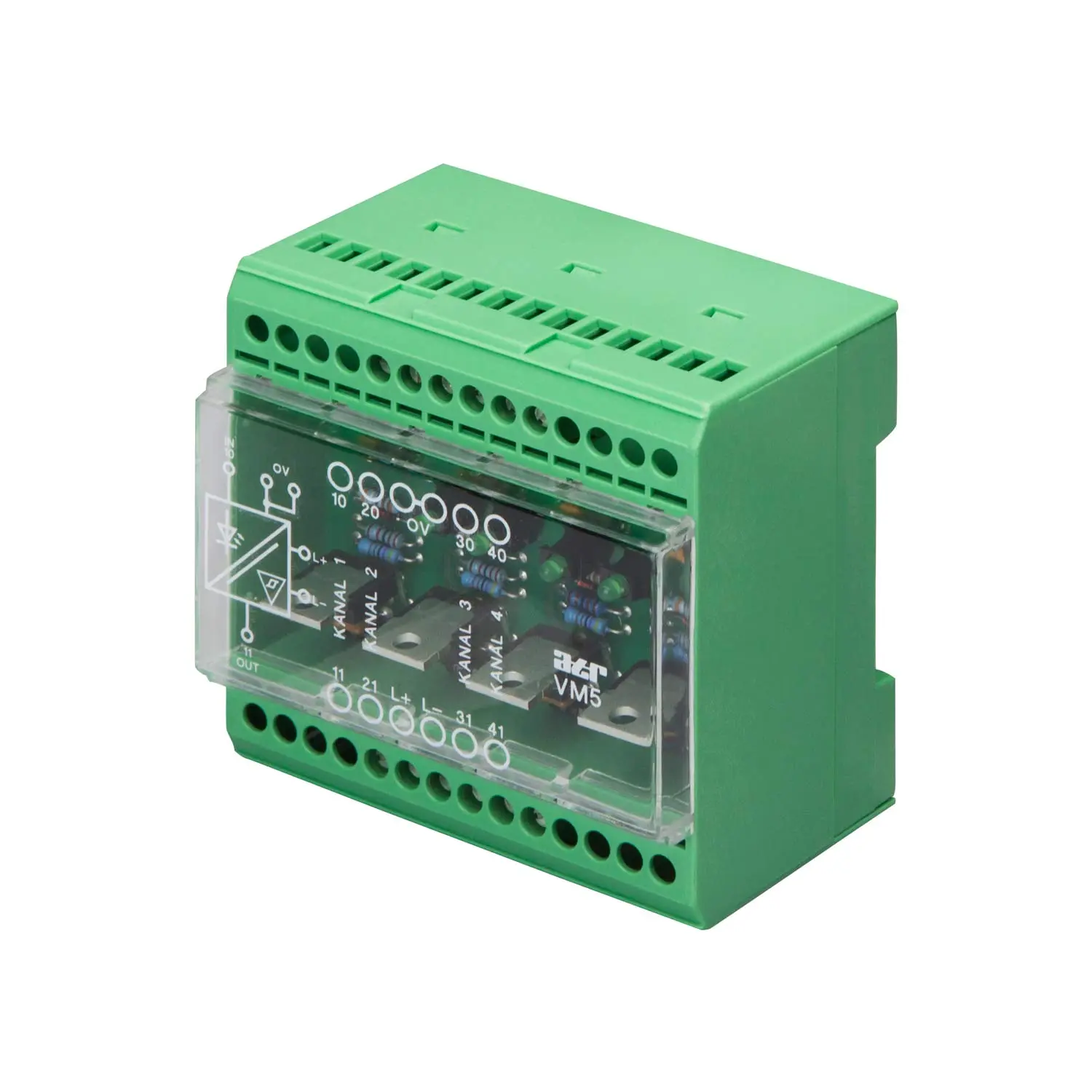

SIEMPELKAMP Leistungsoptokoppler VM5, 5V

vierkanalige Leistungsoptokoppler, Laststrom 3A auch bei max. Umgebungstemperatur, Vervielfachung der Lastströme durch Parallelschaltung, kurzschlussfest

• Versorgungsspannung (Endstufe): 20…30Vdc
• Stromaufnahme: 10mA (pro Kanal + Laststrom)
• Eingang [VM5]: 15…30Vdc / 6…13mA
• Eingang [VM5-5]: 3,5…6Vdc / 4…9mA (Option)
• Einschaltverzögerung: 0,3ms (bei R-Last)
• Ausschaltverzögerung: 0,4ms (bei R-Last)
• f_MAX##: 1kHz (Rechteck bei R-Last)
• „Kontaktart“: Schließer (FET)
• „Kontaktbelastung“: 30V / max. 3A pro Kanal, kurzschlussfest
• „Kontaktwiderstand“: < 40mΩ
• Isolationsspannung: 750V
• Anzahl der Kanäle: 4
• Umgebungstemperatur: 0…50°C
• Anschlüsse: Schraubklemmen 2,5mm²##
• Gehäusematerial: Isolierstoff grün
• Gehäusebefestigung: Schnappbefestigung für 35mm Hutschiene
• Gehäusemaße: siehe Zeichnung
• Gewicht VM5: 120g
• MTBF: 258 Jahre gemäß EN 61709 (SN 29500) *
• MTTFd: 516 Jahre gemäß EN 61709 (SN 29500) *
