Schneider Electric Serie Harmony Analog Analog Konverter 24 V, Strom/Spannung 4 to 20 mA EIN / Strom/Spannung 0 to 10

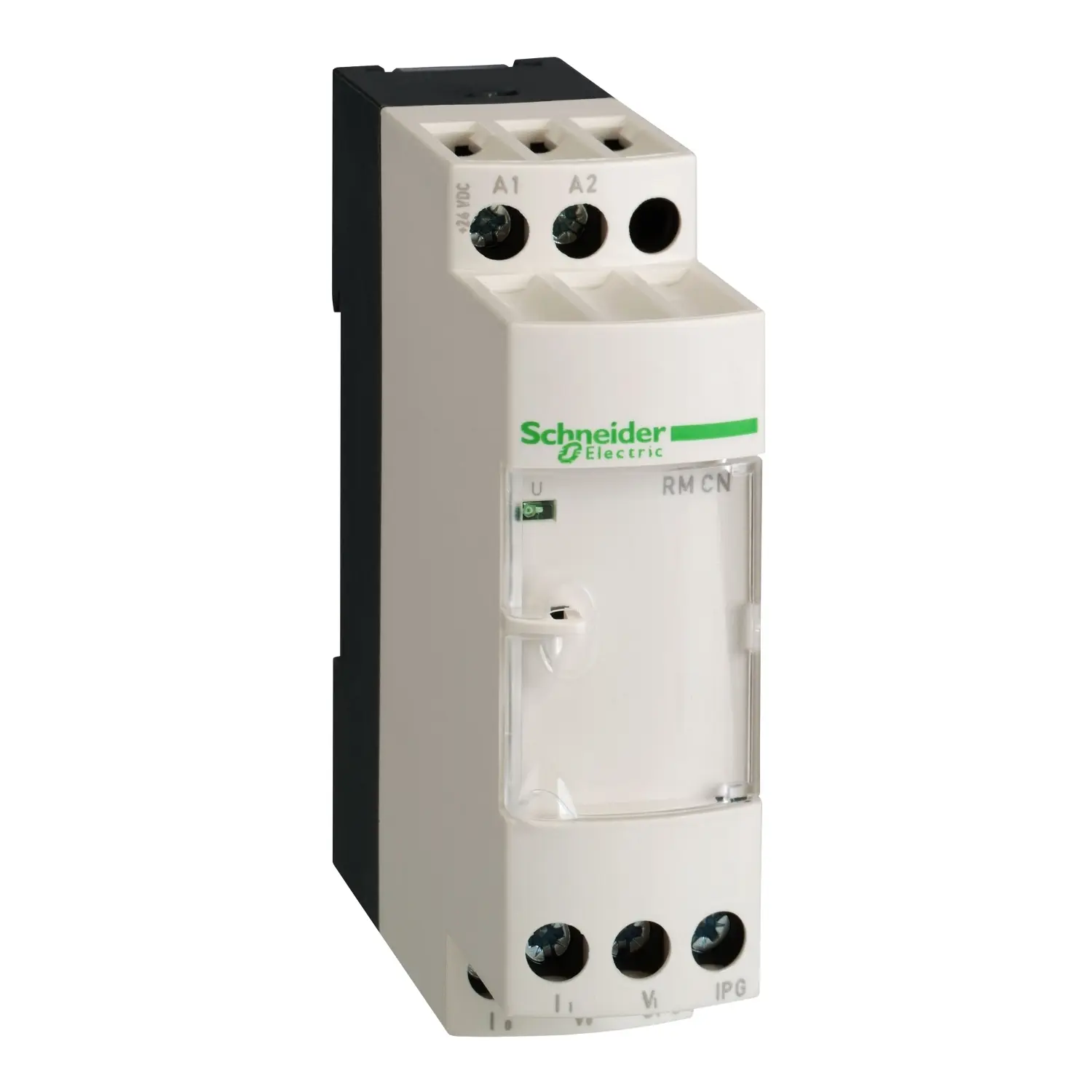

Der Schneider Electric RMCN22BD ist ein leistungsstarker Spannungs-/Strom-Umsetzer aus der Harmony Analog Baureihe. Dieses Modul dient zur präzisen Wandlung und Trennung von analogen Signalen in industriellen Steuerungsanlagen. Es ermöglicht die Umwandlung von 0–10 V Spannungssignalen in 4–20 mA Stromsignale (und umgekehrt), je nach gewählter Verkabelung. Durch die galvanische Trennung schützt der Messumformer nachgeschaltete Steuerungseinheiten vor Störungen und sorgt für eine saubere Signalübertragung über weite Strecken.

Produktvorteile

• Hohe Flexibilität: Unterstützt sowohl 0–10 V als auch 4–20 mA am Eingang und Ausgang, konfigurierbar durch die entsprechende Verdrahtung.
• Integrierte Diagnose: Lokale Signalisierung über eine grüne LED zeigt den Betriebszustand der Spannungsversorgung an.
• Umfassender Schutz: Ausgestattet mit Kurzschluss-, Überspannungs- (+/- 30 V) und Verpolungsschutz am Ausgang für höchste Betriebssicherheit.
• Sicherheitsmerkmale: Erkennt Drahtbruch oder fehlendes Eingangssignal und gibt definierte abnormale Werte aus (-15 V bis 0 V oder 4–30 mA), um Fehlsteuerungen zu vermeiden.
• Kompakte Montage: Einfache Befestigung durch Klemmmontage auf Hutschienen (AM1) oder direktem Schalttafeleinbau.

Anwendungsbereich

• Prozessautomatisierung: Anpassung von Sensorsignalen an SPS-Eingänge (z.B. Temperatur- oder Drucksensoren).
• Signalaufbereitung: Verstärkung und Wandlung von Signalen zur Übertragung über lange Leitungswegen.
• Maschinenbau: Trennung von Analogkreisen zur Vermeidung von Erdschleifen und induzierten Störspannungen.
• Gebäudeleittechnik: Integration verschiedener Messwertgeber in zentrale Managementsysteme.

FAQs

Wo kann man den Schneider Electric RMCN22BD kaufen? Das Produkt ist direkt online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Muss ich den Ausgangstyp programmieren? Nein. Die Wahl zwischen 0–10 V oder 4–20 mA am Ausgang erfolgt rein durch die physikalische Verkabelung der entsprechenden Anschlüsse gemäß dem Schaltschema im Datenblatt.

Was passiert bei einem Drahtbruch am Eingang? Der Messumformer erkennt den Fehler und gibt am Ausgang einen abnormalen Wert aus, damit die übergeordnete Steuerung den Fehler sicher identifizieren kann.

Wie lange ist das Produkt noch verfügbar? Laut Herstellerhinweis wird der Verkauf zum 31.07.2026 eingestellt. Es empfiehlt sich daher, für langfristige Projekte bereits jetzt Ersatz oder Nachfolgemodelle zu planen.
