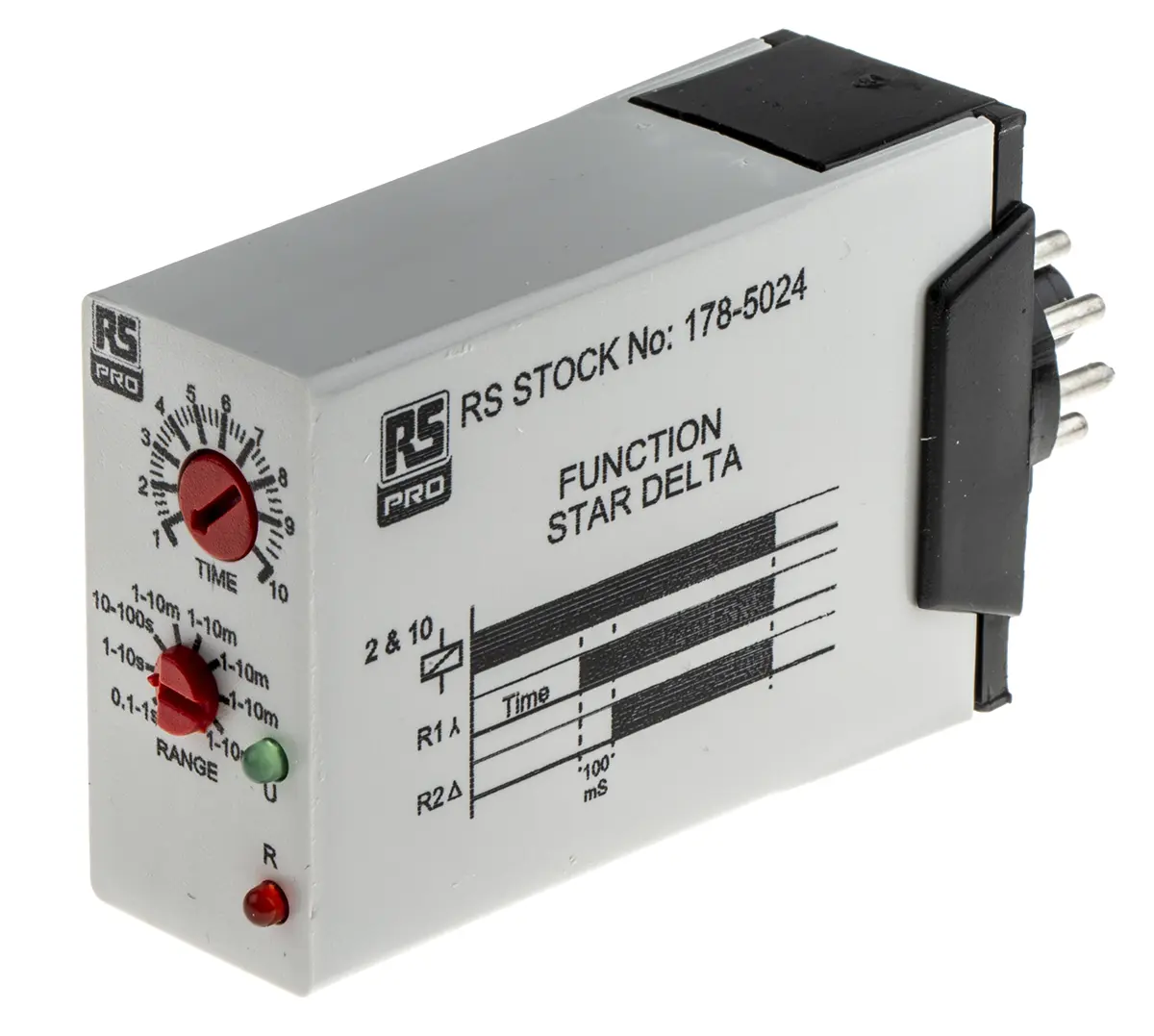

RS PRO Zeitrelais, Steckanschluss , 0.1 s → 10min, 12 → 240V ac/dc Einfach, 2 Wechselschalter (SPDT)

Ein 11-poliger Stecker in 2 x Delta Delta-Zeitgeber mit 1-poliger Wechsler. Ein Wahlschalter ist zur Auswahl von vier verschiedenen Zeitbereichen von 0,1 s bis 10 min vorgesehen, die Feinzeitauswahl für einen ausgewählten Bereich erfolgt dann über ein Prozentpotenziometer. Eine grüne Versorgung an der LED ist zusammen mit einer roten LED zur Anzeige des Status des Relaisausgangs vorgesehen. Alle Klemmenangaben und die Informationen zur Funktion sind an den Seiten des Gehäuses deutlich gekennzeichnet. Die Zeitsteuerung wird durch Versorgung an den Stiften 2 und 10 ausgelöst, die sofort die ″Stern″-Zeit startet, während der die ″Stern″-Kontakte geschlossen bleiben. Nach Ablauf der ″Stern″-Zeit öffnen sich die ″Stern″-Kontakte. Danach folgt eine Pause von 100 ms und die ″Delta″-Kontakte werden dann geschlossen. Entfernen der Versorgung nach Abschluss der Zeitmessung und Abschalten der ″Delta″-Relaiskontakte, wenn das Entfernen der Versorgung vor Abschluss der Zeitmessung erfolgt, wird die verbleibende Zeit gelöscht.11-poliger Stecker 2 x 1-poliger Wechsler Relaisausgänge Mehrfachspannung 12–250 V ac/dc Stern-Multi-Zeitbereich 0,1 s bis 10 min Dediziertes Delta mit Stern Dual-LED-Anzeige
