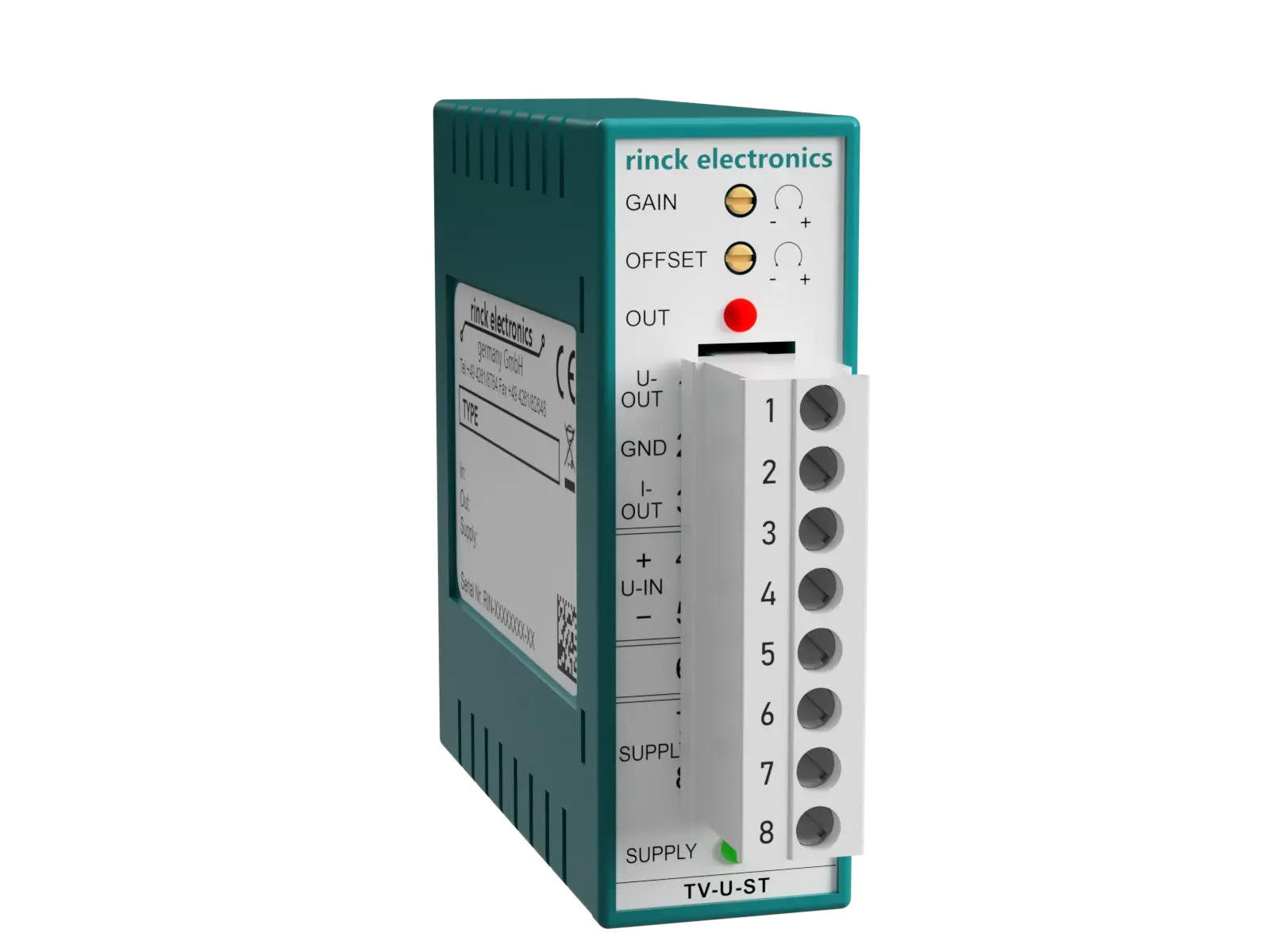

Rinck Electronic TV-U-ST20V.10V, Trennverstärker

Trennverstärker, 3 Wege-Trennung, Eingang 0-20V Stäfa Phasenanschnitt, Ausgang Spannungs- und Stromsignale. Die Verstärkung (Steilheit) und der Nullpunkt (Parallelverschiebung) kann eingestellt werden. Siehe Blatt AN B100. Bei Bestellung die Ausgangswerte angeben. Die Ausgänge 1-2 arbeiten proportional zueinander. Eingang, Ausgang und Versorgung sind galvanisch getrennt. LED grün = Betrieb, rote LED = Ausgangswertanzeige

• Eingang, Klemme 4-5 0-20V == Phasenanschnitt
• Eingangsstrom max. 8mA
• Optokoppler
• Ausgang 1, Klemme 1-2 0-10V (2-10V) DC
• Ausgangsstrom max. 20mA
• Ausgang 2, Klemme 3-2 0-20mA (4-20mA) DC
• Bürdenwiderstand max. 800 Ohm
• Genauigkeit 1%
• Versorgungsspannung 24V AC/DC, +-15%
• Stromaufnahme max. 70mA
• Prüfspannung, Vers. 1000 Vss
• Arbeitstemperaturbereich -10 - +50°C
• Lagertemperatur -30 - +80°C
• Gehäuse Kunststoff, TS35, EN50022
• Gewicht 110g
• Maße 24 x 72 x 94 mm (BxHxT)
