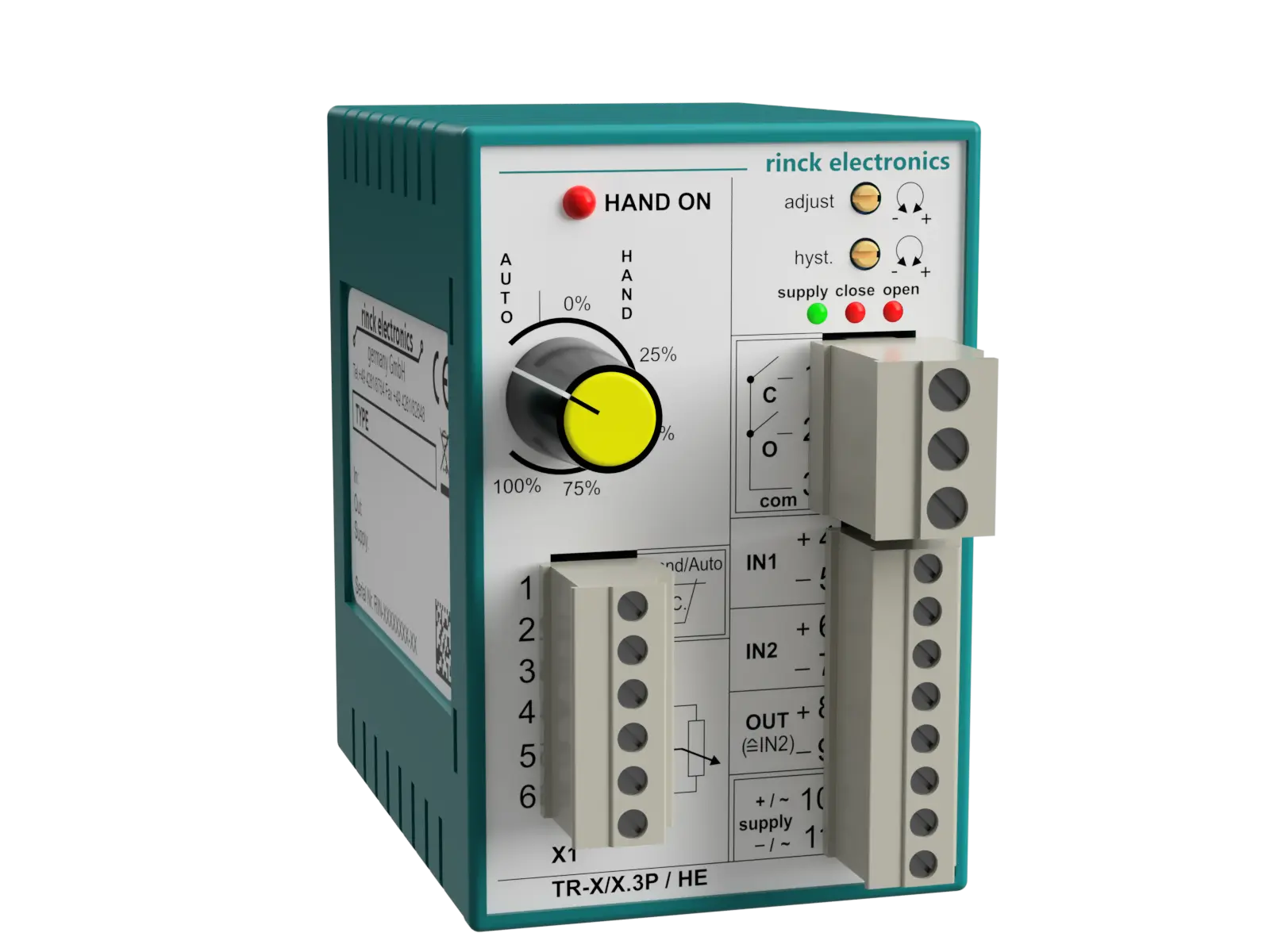

Rinck Electronic TR-X/X.3P/HE, Messumsetzer wie vor mit Handbedienebene

Handbedienebene mit 3-Punkt Umsetzer TR-X/X.3P. Die technischen Daten des Grundgerätes siehe Blatt B610. Mit dem Poti kann von automatischem Betrieb (von Eingang IN1) auf Handbetrieb umgeschaltet werden. In Stellung HAND 0-100% öffnet der Rückmeldekontakt X1.1-2 und die rote LED leuchtet. Anschlussschema siehe Blatt AN B610. An den Klemmen X1.4-6 kann ein externes Handeinstell-Potentiometer (10k Ohm) angeschlossen werden, hierzu muss das interne Poti in Stellung AUTO stehen. Als externe Potis könnten die Geräte HR01, HR02, HR03, HR04 eingesetzt werden.

• Potentiometer intern AUTO - 0-100%
• Drehbereich 275°
• Drehmoment Drehung: ca. 5 Ncm
• Potentiometer extern 0-10k Ohm (Standard)
• Klemme X1.4-6 z.B. HR02
• Rückmeldekontakt X1-1-2 Öffnerkontakt
• Belastbarkeit max. 60V, max. 1A
• Anzeige HAND ON
• weitere technische Daten
• Anschlussschema
• LED rot = HAND
• siehe Blatt B610
• siehe Blatt AN B610
• Arbeitstemperaturbereich -10 - +50°C
• Lagertemperaturbereich -30 - +80°C
• Gehäuse, Aufschnapp. Kunststoff TS35, EN50022
• Gewicht 160g
• Maße 42 x 72 x 94 mm (BxHxT)
