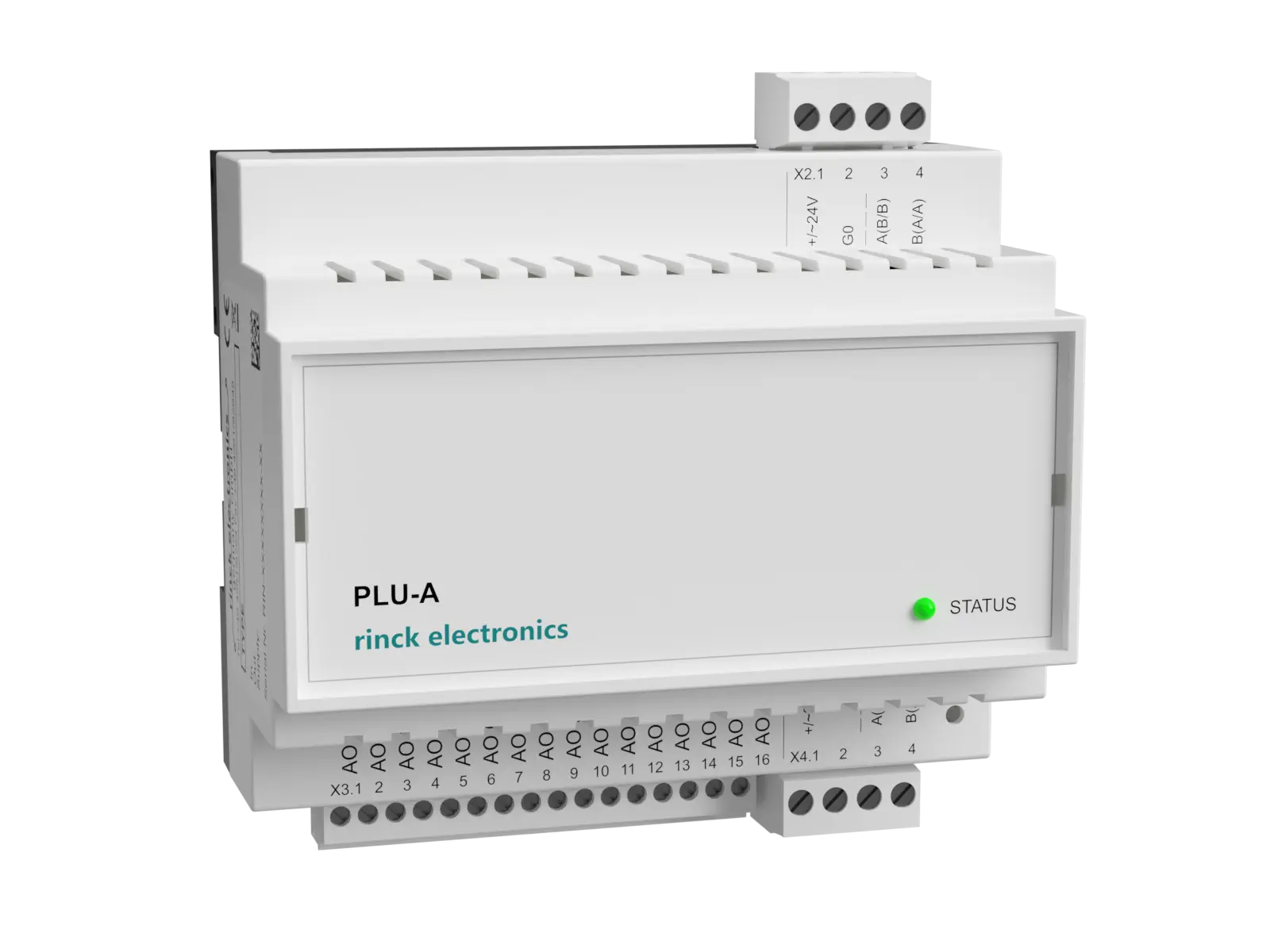

Rinck Electronic PLU-A-16.16, Analog-Baugruppe, RS485/MODBUS, 16x IN, 16x OUT

16 kanaliger Analogbaustein, die Eingänge, die Ausgänge und die Funktionen werden mit der Software bestimmt, z.B. Messverstärker : 16x Eingang Temperatursensor, Sensor-Typ und Temperaturumsetzbereich nach Bestellungsangabe: PT1000, NI1000, KTY.., NTC... 16x Analogausgang 0-10V, Versorgungsspannung 24V AC/DC, gemeinsame Massepotenzial, G0, GND: Klemme X2.2 und X4.2. Die Spannungsversorgungs und die BUS-Klemmen sind doppelt ausgeführt (X2.1 - X4.1, X2.2 - X4.2 und X2.3 - X4.3, X2.4 - X4.4). Der PLU-A-16.16 kann autark betrieben werden (z.B. als 16 kanaliger Messverstärker) oder die Ein- und die Ausgänge werden separat über den RS485 MODBUS-RTU Schnittstelle von der SPS kontrolliert, z.B. als analoger SPS Expanderbaustein, siehe auch Blatt AN C 910. PLU-A-16.16/DO: 16x Ausgänge mit 24V digital oder 24V PWM (Versorg. 24V DC) PLU-A-00.16: keine Eingänge, 16x Ausgänge PLU-A-16.00: 16x Eingänge, keine Ausgänge

• Eingang 1-16, analog 0-10V, Sensoren,
• Temperatursensoren PT1000, NI1000,
• div. bitte anfragen KTY.., NTC.. u.s.w.
• Umsetzbereiche nach Programm/Bestellung
• Eingang 1-16, digital 24V DC, Schließerkontakte
• Ausgang 1-16 0-10V DC (Standardversion)
• Ausgangsstrom max.10mA
• PLU-A-16.16/DO: 24V DC, PWM, max.0,3A
• Digitalausgänge Summenstrom max. 0,5A
• Versorgungsspannung 24V AC/DC, +-15%
• Stromaufnahme max. 100mA
• Auflösung / Genauigkeit 24 Bit / 0,1% (Eingang)
• Schnittstelle RS485, MODBUS-RTU
• Arbeitstemperaturbereich -10 - +50°C
• Lagertemperatur -30 - +80°C
• Gehäuse(Verteilereinbau) Kunststoff TS35, EN50022
• Gewicht 150g
• Außenmaße 105x95x58mm (BxHxT)
