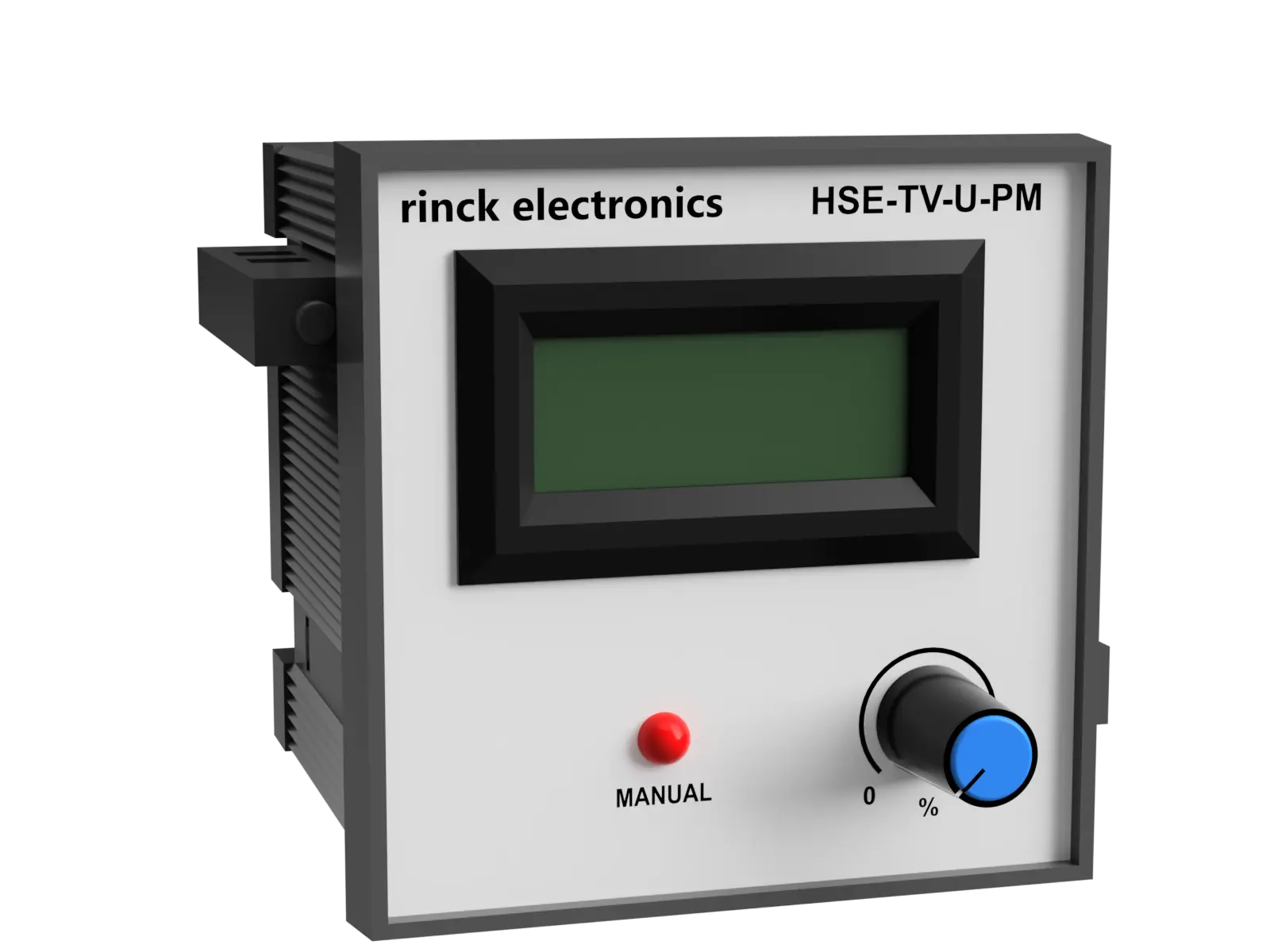

Rinck Electronic HSE-TV-U 10V-PM, Handschaltebene mit Trennverstärkereingang

Die Handbedienebene steuert Geräte mit 0-10V oder 2-10V Analogwert. Die Anzeige zeigt den Ausgangswert an, Skalierung / Anzeigetext: Istwert 0,0 – 100,0% oder nach Angabe. In Stellung AUTO wird das Eingangssignal zum Ausgang durchgeschaltet. In Stellung MANUAL wird der eingestellte Wert ausgegeben. Der Eingang, Klemme 4/5, ist über einen internen Trennverstärker galvanisch getrennt. 24V an Klemme 6 schaltet den Ausgang in Stellung MANUAL, Einstellung mit Poti 0-10V, LED MANUAL leuchtet, Ausgang 2 öffnet. Schaltschrankfronteinbau Gehäuse mit Normmaß 72 x 72 mm, Haltklammern liegen bei

• Ausgang 1, Klemme 3 0-10V / 2-10V DC
• in Stellung MANUAL max. 20mA
• Ausgang 2, Klemme 7/8 Öffnerkontakt, max. 60V, 1A
• in Stellung MANUAL geöffnet
• Eingang 1, Klemme 4/5 0-10V /2-10V, R in 200 kOhm
• der Wert liegt in Stellung AUTO am Ausgang 1 an.
• Prüfspannung 500 Vss
• Eingang 2, Klemme 6 24V AC/DC (G0 =Kl.2)
• Display / Zeichenhöhe LCD, 5,5mm (2x 8 stellig)
• Anzeige Istwert 0,0-100,0 % oder n. A.
• Versorgung, Klemme 1 24V AC/DC, +-15%
• Stromaufnahme max. 140mA
• Arbeitstemperaturbereich -10 - +50°C
• Lagertemperatur -30 - +80°C
• Gehäuse Schalttafeleinbauversion
• Gewicht 160g
• Außenmaße 72 x 72 x 70 mm (BxHxT)
• Ausschnittmaß 68 x 68 mm (+1mm)
