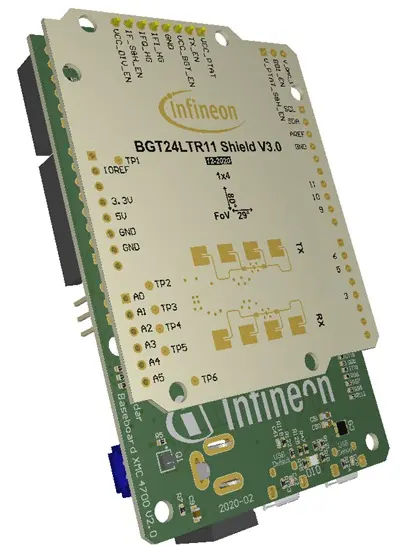

Infineon Evaluationsboard, 24GHz Demoboard Mikrocontroller, HF-Gerät für XMC4700 (RADAR BB XMC4700), RADAR

Klassifizierung = Demoboard
Technologie = Mikrocontroller, HF-Gerät
Zum Einsatz mit = XMC4700 (RADAR BB XMC4700)
Vorgestelltes Gerät = BGT24LTR11, XMC4700
Frequenz = 24GHz

Das Infineon Distance2GoL-Radarsystem ist eine Demoplattform für den 24-GHz-BGT24LTR11-Radar-Transceiver von Infineon. Die Distance2GoL besteht aus zwei Platinen - der Mikrocontrollerplatine mit dem XMC4700 und einer Radar-Frontend-Platine (BGT24LTR11 Shield), die über eine 4x1-Array-Antenne für die Sender- und Empfängerabschnitte verfügt. Er ist mit einer Metallabdeckung und einem Absorbermaterial abgeschirmt, um die beste HF-Leistung zu get. Das Herzstück des Distance2GoL-Moduls ist der hochintegrierte MMIC BGT24LTR11, ein Radar-Transceiver, der von 24,00 bis 24,25 GHz arbeitet. Um die Ausgangsfrequenz innerhalb dieses ISM-Bandes zu halten, verfügt diese Demoplatine über einen softwarebasierten geschlossenen Regelkreis.Softwaregesteuertes FMCW für Energieeinsparung, geringere Kosten und weniger Platz auf der Leiterplatte Intelligenter Algorithmus ermöglicht eine zuverlässige eindimensionale Verfolgung eines menschlichen Ziels Arbeitet in rauen Umgebungen und erkennt durch nichtmetallische Materialien Kompatibel mit Arduino für einfache Bedienung und schnelle Prototypenerstellung952
