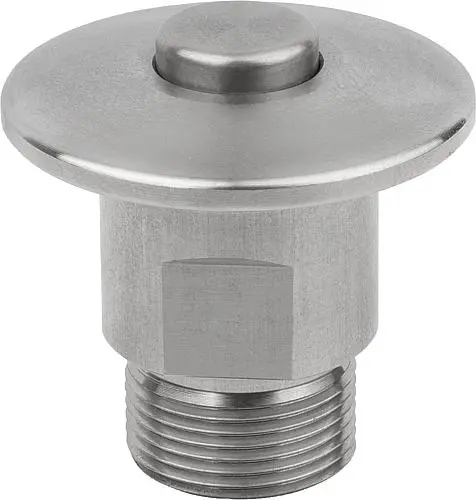

DREHSPANNVERSCHLUSS MIT KOPF, FORM:A FÜR PLATTENSTÄRKE 3-10MM, D=6, EDELSTAHL BLANK, KOMP:EDELSTAHL BLANK
Marke: Unbekannt / Unknown
Hersteller Artikel-Nr.: K1562.11
Produkt-Nr.: P-CCWWKB
Technische Daten
- Ausführung 1
- mit Kopf
- Auszugskraft F kN
- 0,25
- Benennung
- Drehspannverschluss
- D=Durchmesser
- 6
- D1
- 19
- D2
- 32
- D3
- 11
- Form
- A
- Form-Typ
- für Platenstärke 3-10 mm
- Gewicht
- 250 g
Produktbeschreibung
Druckspannverschlüsse dienen zum schnellen und einfachen Wechseln und Verschließen von Vorrichtungen oder Klappen. Das werkzeuglose Spannen verkürzt die Rüstzeit. Werkstoff: Gehäuse und Druckknopf Edelstahl. Ausführung: Gehäuse und Druckknopf blank. Hinweis: Form A für Plattenstärke 3 bis 10mm. Form B für Plattenstärke 3 bis 27mm. Betätigungsweise: Den Druckspannverschluss über den Spannbolzen setzen ohne den Knopf zu drücken, somit ist der Druckspannverschluss gespannt. Zum Lösen, den Knopf drücken und den Druckspannverschluss abziehen. Anwendung: Montagemöglichkeit A in Kombination mit Distanzringen, für Plattenstärke 3 bis 10 mm. Montagemöglichkeit B für Plattenstärke 10 bis 27 mm. Achtung: Die angegebenen Auszugskräfte gelten nur in Verbindung mit den Spannbolzen K1564. Zubehör: Distanzringe K1563. Spannbolzen K1564. Zeichnungshinweis: 1) Platte
Produktangebot
35,16 €
41,84 € inkl. MwSt. zzgl. Versandkosten
Sichere Zahlung
Schneller Versand
etc.
Fragen zum Produkt?
Kennzeichnungen
- Artikeltyp
- Druckspannverschlüsse Edelstahl mit Edelstahl-Kopf
