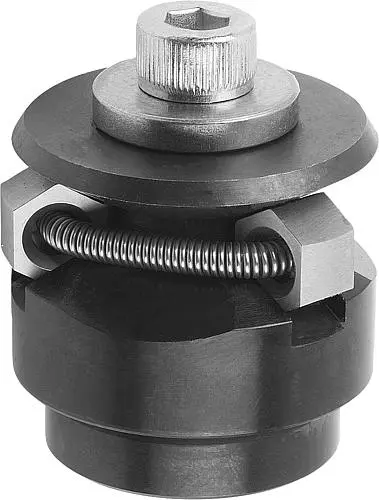

ZENTRIERSPANNER FORM:B SECHSKANT, D=86,5, D1=M16, D4=17, STAHL GEHÄRTET UND BRÜNIERT, KOMP:STAHL

Werkstoff: Körper 1.2842. Kugeln und Sechskante 1.4112. Zugfeder 1.4310. Ausführung: Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen. Hinweis: Form B: mit Sechskant für oberflächenempfindliche Lochwandungen. Anwendung: Werkstücke in vorgegebenen Bohrungen von innen nach außen autozentrisch positionieren und spannen. Vorteile: - Präzise Selbstzentrierung. - Verzugfreies Spannen. - Große Verstellwege. - Geringe Bauhöhe. Technische Daten: Wiederholgenauigkeit ±0,025 Rundlaufgenauigkeit ±0,05 Zeichnungshinweis: Form A: Mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind. Form B: Mit Sechskant für oberflächenempfindliche Lochwandungen. 1) Montagehilfe: Stift zur exakten Lagebestimmung der Spannsegmente.
