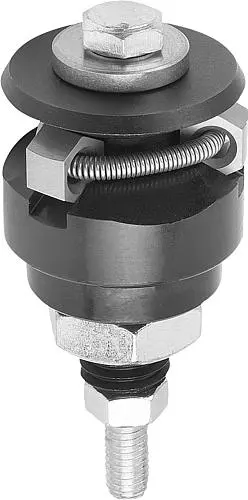

ZENTRIERSPANNER FORM:B SECHSKANT, D=14,5, D1=M06, D4=M03, STAHL 1.2842 GEHÄRTET UND BRÜNIERT, KOMP:STAHL
Technische Daten
- 6-kant
- 4
- A
- 4,5
- Anwendung
- bearbeitete Teile
- Anzahl 6-kant
- 3
- Anzieh- drehmoment max. Nm
- 2
- Ausführung 1
- Sechskant
- Benennung
- Zentrierspanner
- D=Durchmesser max.
- 18,5
- D=Durchmesser min.
- 14,5
- D1
- M6
Produktbeschreibung
Werkstoff: Körper 1.2842. Kugeln und Sechskante 1.4112. Zugfeder 1.4310. Ausführung: Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen. Hinweis: Form B: mit Sechskant für oberflächenempfindliche Lochwandungen. Anwendung: Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik. Vorteile: - Präzise Selbstzentrierung. - Verzugfreies Spannen. - Große Verstellwege. - Geringe Bauhöhe. - Niederzugeffekt. Technische Daten: Wiederholgenauigkeit ±0,025 Rundlaufgenauigkeit ±0,05 Zeichnungshinweis: Form A: Mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind. Form B: Mit Sechskant für oberflächenempfindliche Lochwandungen. 1) Montagehilfe: Stift zur exakten Lagebestimmung der Spannsegmente.
Produktangebot
319,56 €
380,28 € inkl. MwSt. zzgl. Versandkosten
Kennzeichnungen
- Artikeltyp
- Zentrierspanner mit Sechskant, Form B
