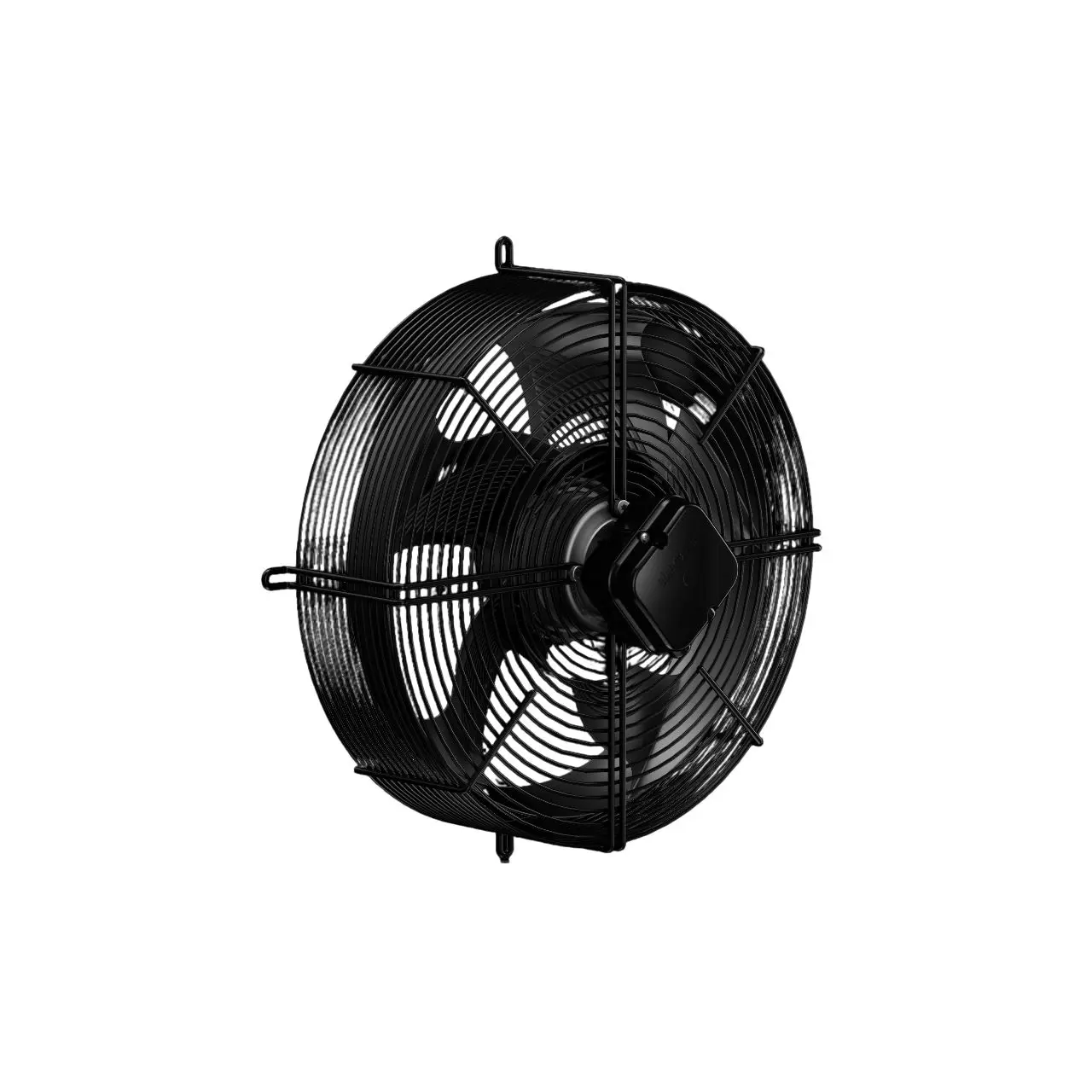

ebm-papst ac-Axiallüfter, 230 V / 140W, 422 x 422 x 178.1mm, 2890m³/h

Der ebm-papst AC-Axiallüfter (Modell S4E350-AA06-17) ist ein hocheffizienter und robuster Industrieventilator, der speziell für die gezielte Luftförderung in der Kälte-, Klima- und Lüftungstechnik entwickelt wurde. Das markante Merkmal dieser Ausführung aus der bewährten A-Serie sind die geraden, aus robustem Stahlblech gefertigten und schwarz lackierten Lüfterflügel. Geliefert wird die anschlussfertige Funktionseinheit inklusive eines schützenden Berührungsschutzgitters, welches konstruktiv für die Montage an einer Kurzdüse optimiert ist. Angetrieben von einem langlebigen Einphasen-Asynchronmotor (M4E068-EC), vereint das System ein hohes Luftfördervolumen mit einer kompakten Bauweise und der spritzwassergeschützten Schutzart IP44.

Produktvorteile

• Hohe Förderleistung: Im freiblasenden Zustand erreicht der Lüfter bei einer Netzfrequenz von 50 Hz einen maximalen Luftdurchsatz von bis zu 2.890 m³/h.
• Kompakte Kurzdüsen-Ausführung: Das Schutzgitter ist speziell für den flachen Einbau an Kurzdüsen ausgelegt, was eine platzsparende Integration in kompakte Gerätegehäuse ermöglicht.
• Robuste Materialauswahl: Die Kombination aus schwarz lackierten Stahlblech-Flügeln und einem phosphatierten, kunststoffbeschichteten Schutzgitter sorgt für einen exzellenten Korrosionsschutz.
• Integrierter Motorschutz: Ein eingebauter Thermowächter mit automatischer Rückstellung (Auto-Reset) schützt den Motor zuverlässig vor Überhitzung und Schäden durch Überlastung.
• Kältebeständige Lagerung: Hochwertige Kugellager mit spezieller Tieftemperaturschmierung ermöglichen einen sicheren Anlauf und dauerhaften Betrieb selbst bei eisigen Temperaturen.

Anwendungsbereiche

• Klima- und Kältetechnik: Ideal als Verflüssiger- oder Verdampferlüfter in kompakten Kälteanlagen, Wärmepumpen und gewerblichen Kühlsystemen.
• Geräte- und Schaltschrankkühlung: Zuverlässige Wärmeabfuhr bei leistungsstarken Elektronikkomponenten, Wechselrichtern und industriellen Maschinenanlagen mit begrenztem Bauraum.
• Hallen- und Raumlüftung: Zur dezentralen Montage in Industriegebäuden, Werkstätten oder Lüftungskanälen, wo große Luftmengen effizient bewegt werden müssen.

FAQs

Wo kann man das Produkt kaufen? Das Produkt ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Welche mechanischen Einbaumaße gelten für diesen Lüfter? Die Nenngröße des Lüfterrades liegt bei 350 mm, während der äußere Gesamtdurchmesser des Schutzgitters 422 mm beträgt. Die Einbautiefe dieser Kurzdüsen-Variante liegt bei ca. 135,2 mm (Gesamttiefe inklusive Schutzgitterwölbung ca. 178,1 mm).

Über welche Leistungsdaten verfügt das Modell bei 50 Hz im Vergleich zu 60 Hz?

• Bei 50 Hz: Der Lüfter läuft mit einer Drehzahl von 1.390 min⁻¹, hat eine Leistungsaufnahme von 140 Watt und zieht einen Strom von 0,62 Ampere.
• Bei 60 Hz: Die Drehzahl steigt auf 1.550 min⁻¹, wodurch sich die Leistungsaufnahme auf 195 Watt (Stromaufnahme 0,86 Ampere) erhöht.

Wird für den Betrieb ein Betriebskondensator benötigt? Ja, für den phasenverschobenen Anlauf des Einphasen-Asynchronmotors ist ein externer Betriebskondensator mit einer Kapazität von 5 µF (zugelassen für 400 VDB oder 450 VDB) erforderlich.

In welchen Temperaturbereichen darf der Lüfter betrieben werden? Das System ist für extreme Umgebungsbedingungen ausgelegt. Die minimal zulässige Umgebungstemperatur beträgt im Betrieb -40 °C. Die maximale Betriebstemperatur liegt bei +50 °C (bei einem 50-Hz-Netz) bzw. bei +30 °C (bei einem 60-Hz-Netz).
