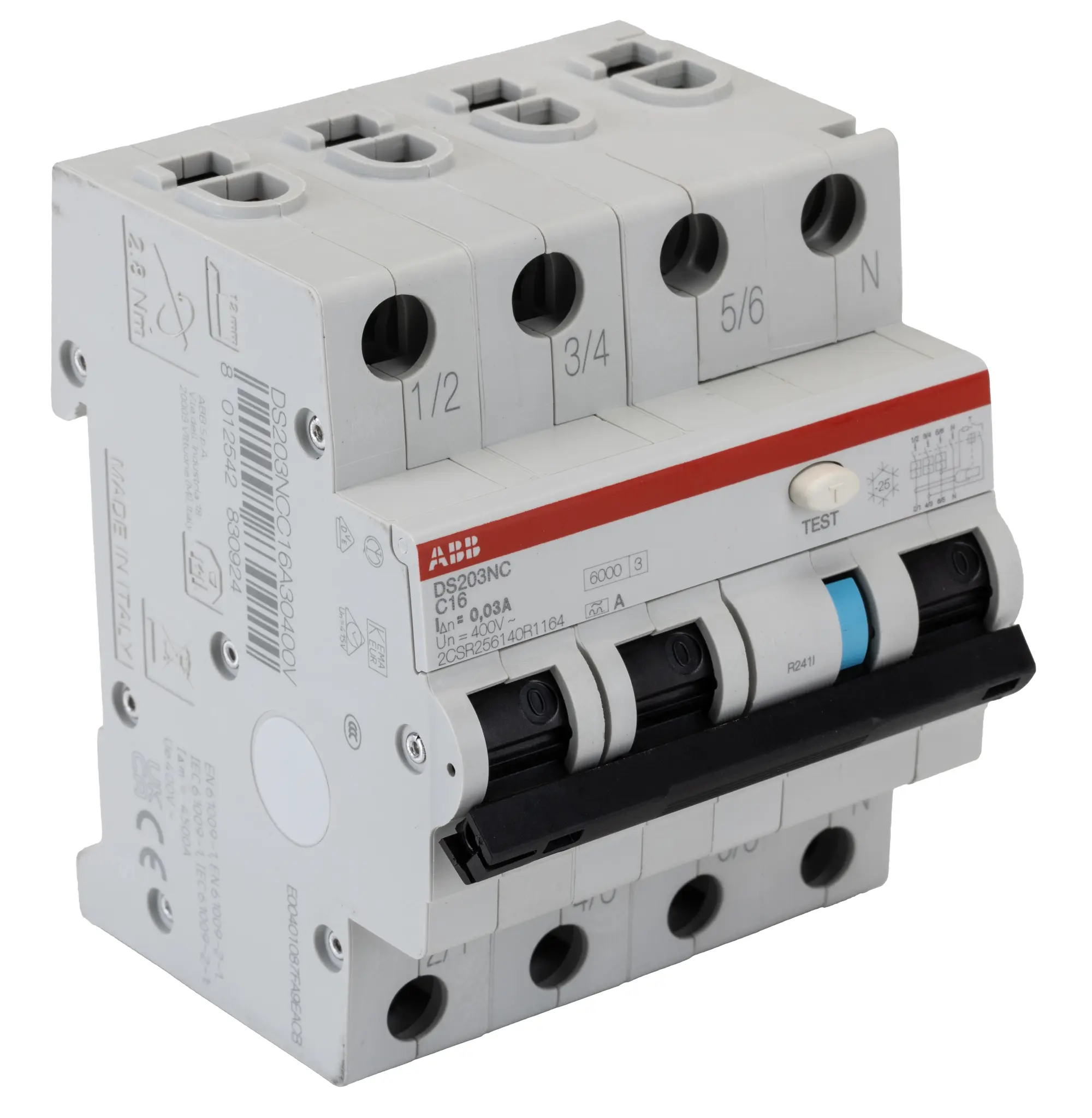

ABB RCBO DS203NC DS203NC FI/LS-Schalter (RCBO) 16 A, 4-polig Typ C, Empfindlichkeit 30 mA

Der ABB RCBO DS203NC (Artikelnummer: 2CSR253140R1164) ist ein kombinierter Fehlerstrom- und Leitungsschutzschalter (FI/LS). Dieses kompakte Gerät bietet umfassenden Schutz für Personen und Anlagen, indem es sowohl Überlastströme und Kurzschlüsse als auch Fehlerströme gegen Erde erkennt und abschaltet.

Dieses Modell ist als 4-poliges Gerät (3 Phasen + Neutralleiter) ausgeführt und verfügt über eine Bemessungsstromstärke von 16 A. Mit der Auslösecharakteristik C ist der Schalter ideal für Stromkreise mit höheren Einschaltströmen, wie sie bei Motoren oder größeren Lampengruppen vorkommen. Die Fehlerstromempfindlichkeit liegt bei 30 mA, was dem Standard für den Personenschutz entspricht. Dank der kompakten Bauweise der DS203NC-Serie von ABB spart das Gerät wertvollen Platz auf der DIN-Schiene im Vergleich zu einer getrennten Installation von FI- und LS-Schaltern. Das Gerät entspricht dem Typ A, ist also pulsstromsensitiv und für den Einsatz in Wechselspannungsnetzen optimiert.

Produktvorteile

• Kompakte Schutzlösung: Vereint Fehlerstrom- und Leitungsschutz in einem Gehäuse, was die Verdrahtung vereinfacht und Platz spart.
• Hoher Personenschutz: Die 30 mA Auslösung bietet zuverlässigen Schutz bei direktem Berühren spannungsführender Teile.
• Eindeutige Anzeige: Klare Signalisierung des Schaltzustands und separate Anzeige bei Auslösung durch einen Fehlerstrom.
• Einfache Installation: Kompatibel mit dem umfangreichen Zubehörsortiment der System pro M compact Reihe von ABB.

Anwendungsbereich

Der DS203NC wird vor allem in dreiphasigen Stromkreisen mit hohen Sicherheitsanforderungen eingesetzt:

• Gewerbliche Installationen: Absicherung von Drehstromsteckdosen in Werkstätten oder Laboren.
• Industrieanlagen: Schutz von kleineren Maschinensteuerungen und Pumpenantrieben.
• Ladeinfrastruktur: Einsatz in Wallboxen oder Ladestationen für Elektrofahrzeuge (je nach lokaler Norm).
• Bürogebäude: Absicherung von Unterverteilungen mit gemischten Lastgruppen.

FAQ

Wo kann man den Artikel 2CSR253140R1164 kaufen?

Den Artikel 2CSR253140R1164 kann man direkt online bei SPAREPARTSNOW oder über den Kundenservice bestellen.

Was ist der Vorteil eines 4-poligen RCBOs gegenüber zwei Einzelgeräten?

Ein RCBO benötigt deutlich weniger Platz im Schaltschrank (meist nur 4 Teilungseinheiten). Zudem ist bei einem Fehler sofort klar, welcher spezifische Stromkreis betroffen ist, da nur dieser abgeschaltet wird und nicht die gesamte Gruppe hinter einem Haupt-FI.

Wie oft sollte die Test-Taste gedrückt werden?

Um die mechanische Funktion des Fehlerstromschutzes sicherzustellen, empfiehlt ABB eine regelmäßige Betätigung der Test-Taste (meist halbjährlich), sofern keine strengeren lokalen Vorschriften gelten.
