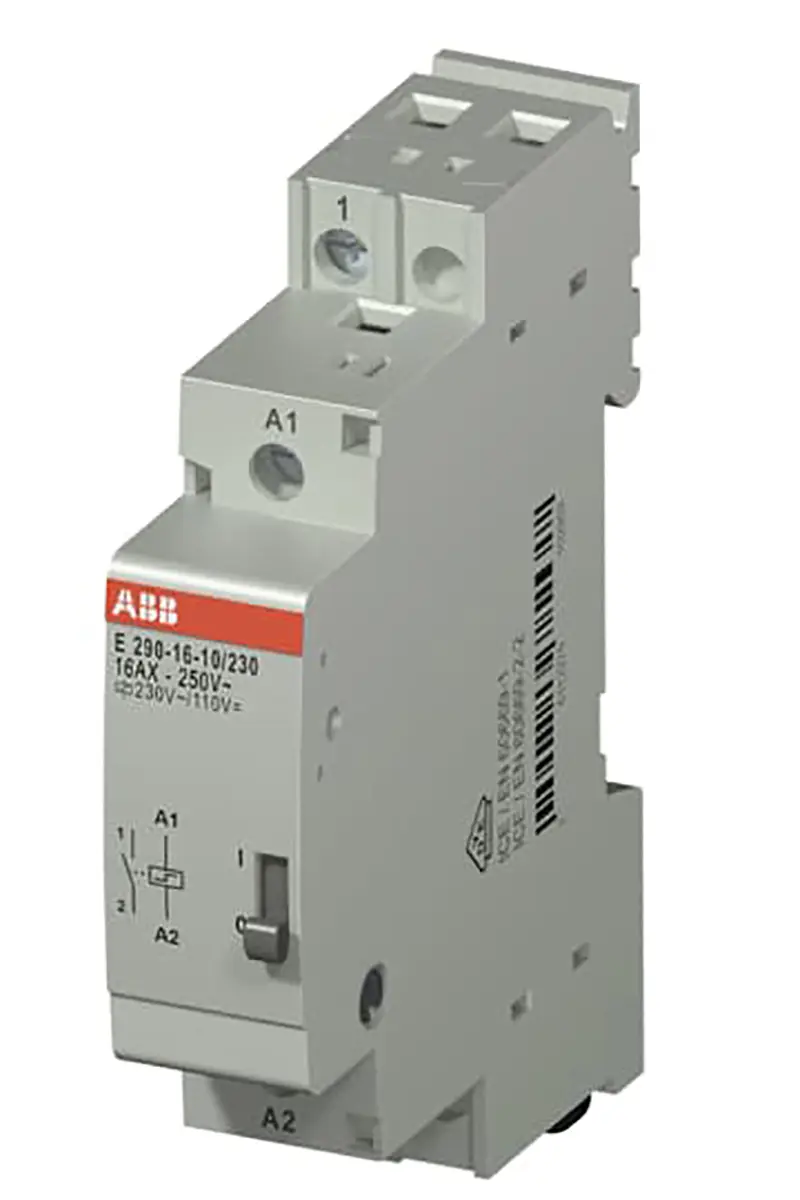

ABB E290-16-10/230 110 V dc, 230V ac Spule 1-poliger Schließer für DIN-Schienen 16A Bistabiles Relais

Verriegelungsrelais sind elektromagnetisch betätigte Geräte. Die Serie E290 von ABB kann zur Realisierung eines einfachen, energiesparenden und effizienten Beleuchtungssteuerungssystems verwendet werden. Diese Geräte werden hauptsächlich in Privathäusern, Fabrikgebäuden und gewerblichen und öffentlichen Gebäuden sowie in Industrieanlagen eingesetzt. In der Regel werden Rastrelais, die über Impulstasten gesteuert werden, dort installiert, wo die Beleuchtung von mindestens drei verschiedenen Orten aus betrieben werden muss. Bei jedem Auslösen eines Befehls (über eine Impulstaste) wird ein elektrischer Impuls auf die Coil des Verriegelungsrelais angewendet. Die Coil im Gerät wird kurzzeitig aktiviert und aktiviert. Dieser kurze Impuls zur Coil führt zur mechanischen Verriegelung der internen Hauptkontakte. Der interne Schaltmechanismus ermöglicht eine sichere und zuverlässige Verriegelung (wie ein Kugelschreiber). Jeder Coil, der an das Magnetspulen-System gesendet wird, schaltet das Gerät in seine vorherige Position, wo es mechanisch gehalten wird, bis der nächste Steuerimpuls empfangen wird. Die Geräte sind für Nennströme 16 und 32 A ausgelegt Durch das kombinierbare Zubehör können die Hauptmodule in fast allen Marktanwendungen eingesetzt werden.
