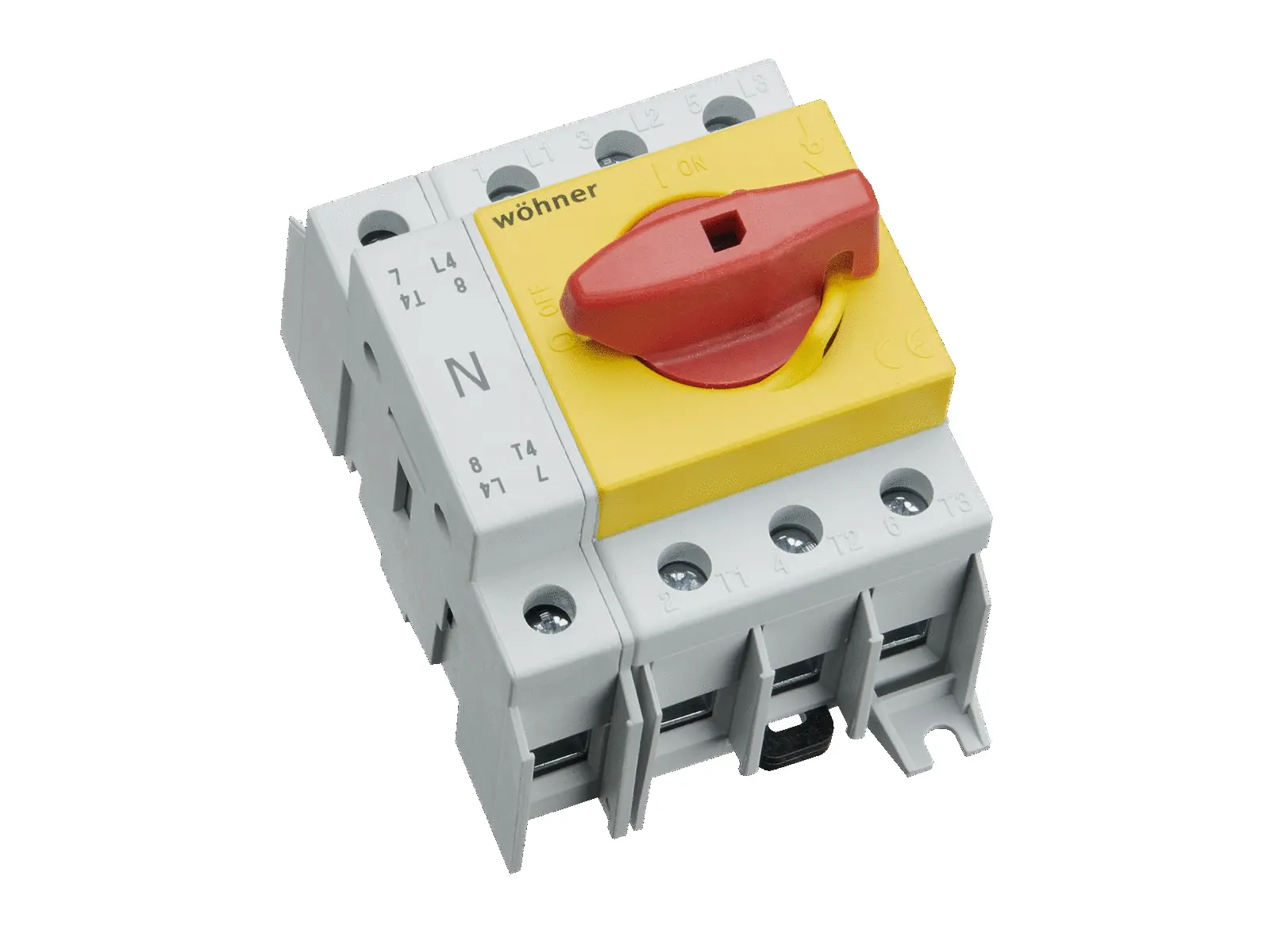

Wöhner 33893000A, Lasttrennschalter 3-polig + N
Technische Daten
- Gewicht
- 405 g
Produktbeschreibung
- CAPUS Panel Lasttrennschalter 3-polig + N Rahmenklemme 16 - 50 mm² / AWG 6 - 1, Griff rot-gelb 100 A N links für Montageplatte oder DIN Tragschiene System Panel Produktvorteile
- Produktgruppe: 14
- Untergruppe: 02
- VE: 1
- EAN: 4021267338930
- ECLASS 6.1: 27371403
- ECLASS 7.1: 27371403
- ETIM 4.0: EC000216
- ETIM 5.0: EC000216
- Angaben IEC
- Standards
- IEC 60947-1:2020
- IEC 60947-3:2020 nur AC-Bemessungswerte Elektrische Werte IEC
- Bemessungsstrom (IEC): 100A
- Bemessungsspannung (IEC) AC: 690V
- Bemessungsfrequenz (IEC): 50 / 60Hz
- Bemessungsisolationsspannung Ui AC: 800 V
- Bemessungsstossspannung Uimp: 8 kV
- Gebrauchskategorie AC (IEC 60947-3): AC-23 A (690 V / 63 A)
- AC-23 A (415 V / 100 A)
- AC-22 A (690 V / 100 A)
- AC-21 A (690 V / 100 A)
- Bed. Kurzschlussstrom mit Sicherungen (AC): 10 kA
- ermittelt mit Sicherungen der Betriebsklasse: gG
- Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: 1.5 kA
- Bemessungseinschaltvermögen : 3,5kA
- Angaben UL
- Standards
- UL 60947-4-1
- Elektrische Werte UL
- Bemessungsstrom (UL): 100A
- Bemessungsspannung (UL) AC: 600V
- Bemessungsfrequenz (UL): 50 / 60Hz
- fur Leitungen UL: Cu 75°C
- SCCR protected max.: 5 kA
- 5 kA with fuse max. 80 A / 600 V AC B x H x T: 69 x 100 x 80
- Gewicht: 40,5 kg/100
- Poligkeit: 3-polig+N
- Befestigung: fur Montageplatte oder DIN Tragschiene Schutzart: IP20
- Rahmenklemme: Antrieb: PZ2
- Abisolierung: 13 mm
- Querschnitt min.: 16 mm²
- Querschnitt max.: 50 mm²
- re: 16 - 16 mm²
- rm: 16 - 50 mm²
- f: 16 - 50 mm²
- Md min.: 3,5 Nm
- Md max.: 3,5 Nm
- Nicht geeignet fur Aluminiumleiter!
- Querschnitt min. UL: AWG 6
- Querschnitt max. UL: AWG 1
- Drehmoment (UL): 3
