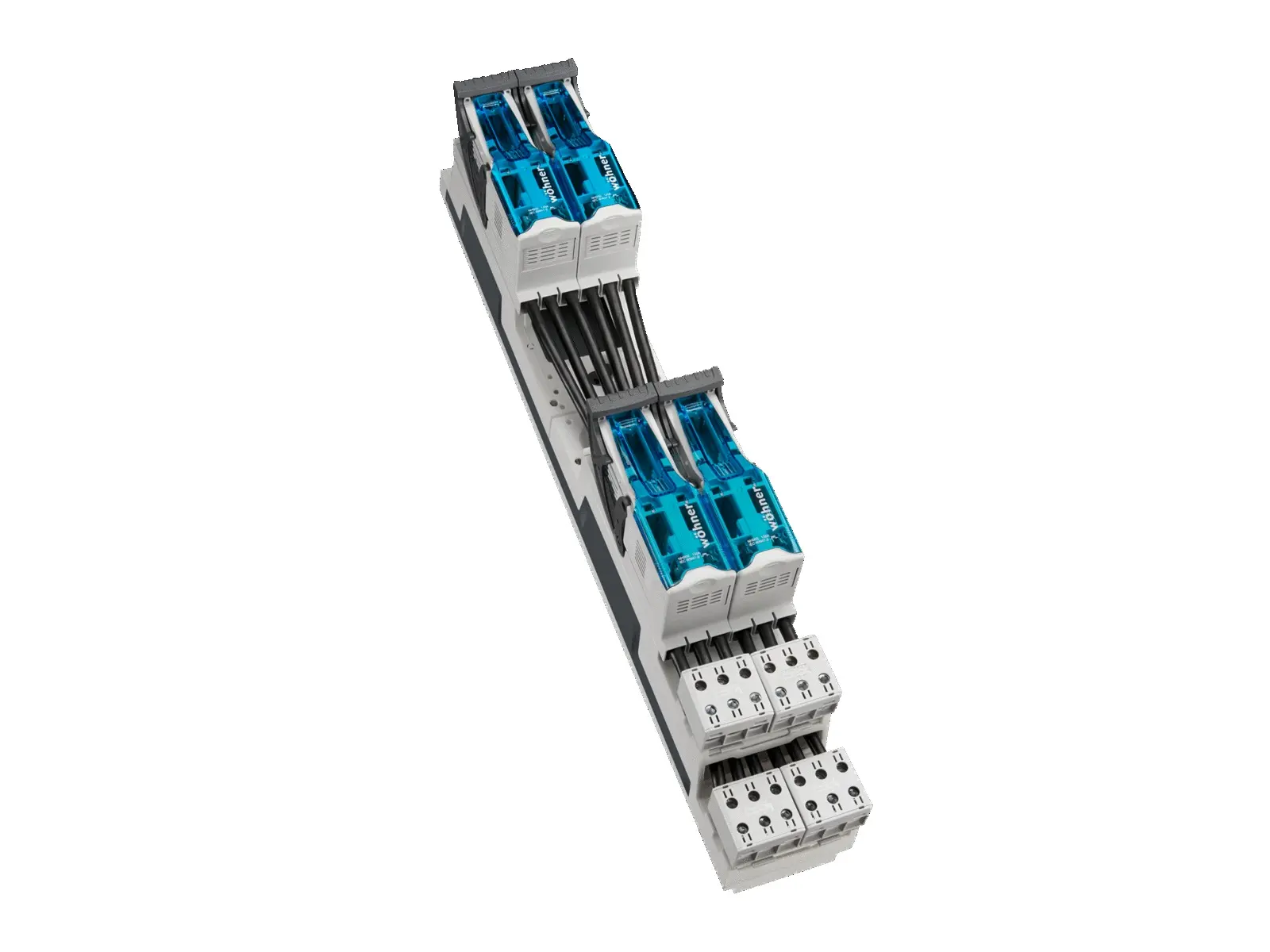

Wöhner 33778000A, Modul 4x NH-Sicherungslasttrennschalter, 3-polig

Name: Wöhner 33778000A, Modul 4x NH-Sicherungslasttrennschalter, 3-polig
Brand: Wöhner
Price: 535.63 EUR
Availability: InStock

Hersteller Artikel-Nr.: 33778000A

Produkt-Nr.: P-DFBK46

Technische Daten

QUADRON 185Power Modul 4x NH-Sicherungslasttrennschalter, 3-polig 4x NH000 (max. 63 A) für Systeme mit gelochten Sammelschienen für Sammelschienen 30, 40, 60, 80, 100, 120 x 10 System 185Power Produktvorteile Schienenträger überbaubar (in Systemen mit und ohne Crosslink Berührungsschutzabdeckungen)
Produktgruppe: 09
Untergruppe: 37
VE: 1
EAN: 4021267337780
ECLASS 6.1: 27142108
ECLASS 7.1: 27142108
ETIM 4.0: EC001040
ETIM 5.0: EC001040

fur Sicherungseinsätze Baugröße: NH 000
Sicherungen nach Standard: IEC / HD 60269-2
zul. Verlustleistung der verwendeten Sicherung: 9 W
Anforderung an Kontaktstucke: Sicherungseinsätze mit versilberten Kontaktstucken empfohlen
bei Sicherungseinsätzen mit vernickelten Kontaktstucken ist ein Reduktionsfaktor von 0,8 einzuhalten
Angaben IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte Elektrische Werte IEC
Bemessungsstrom (IEC): 252A
Bemessungsspannung (IEC) AC: 690V
Bemessungsspannung (IEC) DC: 440V
Bemessungsisolationsspannung Ui AC: 800 V
Bemessungsisolationsspannung Ui DC: 500 V
Bemessungsstossspannung Uimp: 6 kV
Gebrauchskategorie AC (IEC 60947-3): AC-21B (690 V / 80 A)
AC-22B (400 V / 125 A)
ermittelt mit Sicherungen der Betriebsklasse: gG
zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prufungen unter bestimmten Bedingungen nachgewiesen.Fur die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
Schalter-Sicherungs-Einheiten nach IEC 60947-3 durfen nur uber die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. Folgende Stromtragfähigkeiten wurden durch Prufungen nachg
