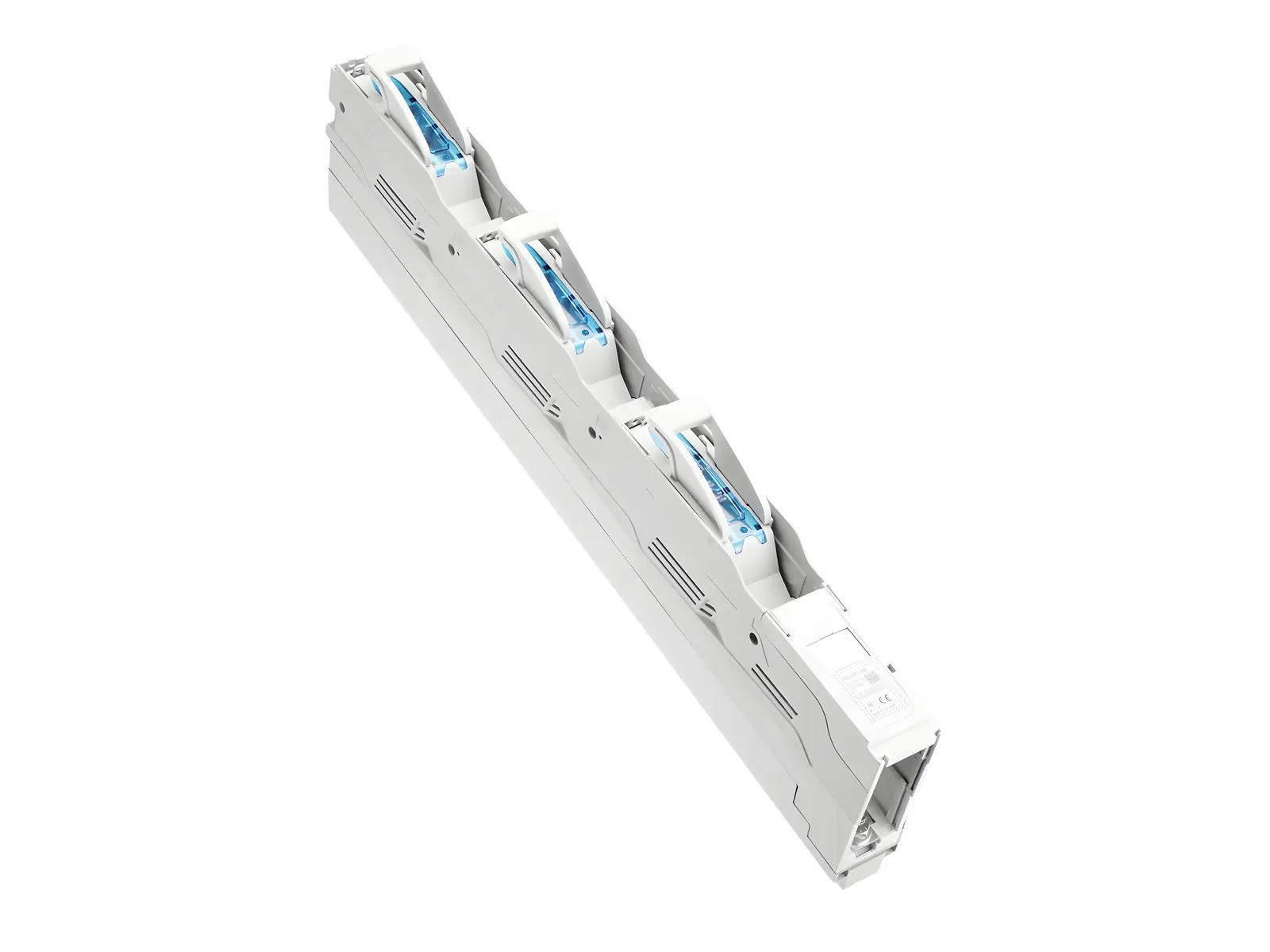

Wöhner 33772000A, NH-Sicherungs-Lasttrennleiste 160 A

Name: Wöhner 33772000A, NH-Sicherungs-Lasttrennleiste 160 A
Brand: Wöhner
Price: 154.83 EUR
Availability: InStock

Hersteller Artikel-Nr.: 33772000A

Produkt-Nr.: P-DFBK4Z

Technische Daten

QUADRON 185Power NH-Sicherungs-Lasttrennleiste 160 A Größe00, 1-polig schaltbar hohe Ausführung mit Rahmenklemme 1,5-95 mm² für Sammelschienen 30, 40, 60, 80, 100, 120 x 10 System 185Power Produktvorteile Im Deckel sind selbstschließende Prüflöcher vorhanden. Deckel im geschlossenem Zustand abschließbar.
Produktgruppe: 12
Untergruppe: 42
VE: 1
EAN: 4021267337728
ECLASS 6.1: 27142108
ECLASS 7.1: 27142108
ETIM 4.0: EC001046
ETIM 5.0: EC001046

fur Sicherungseinsätze Baugröße: NH 000, NH 00
Sicherungen nach Standard: IEC / HD 60269-2
zul. Verlustleistung der verwendeten Sicherung: 12 W
Anforderung an Kontaktstucke: Sicherungseinsätze mit versilberten Kontaktstucken empfohlen
bei Sicherungseinsätzen mit vernickelten Kontaktstucken ist ein Reduktionsfaktor von 0,8 einzuhalten
Angaben IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte Elektrische Werte IEC
Bemessungsstrom (IEC): 160A
Bemessungsspannung (IEC) AC: 690V
Bemessungsisolationsspannung Ui AC: 1000 V
Bemessungsstossspannung Uimp: 8 kV
Gebrauchskategorie AC (IEC 60947-3): AC-23B 160A/400V
AC-22B 160A/500V
Gebrauchskategorie DC (IEC 60947-3): DC-20B
max. Spannung zwischen den Sicherungen: 1000V
sichtbarer Hinweis notwendig: Nicht unter Last schalten.
Bed. Kurzschlussstrom mit Sicherungen (AC): 100 kA / 690 V
ermittelt mit Sicherungen der Betriebsklasse: gG
zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prufungen unter bestimmten Bedingungen nachgewiesen.Fur die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
Schalter-Sicherungs-Einheiten nach IEC 60947-3 durfen nur uber die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunkti
