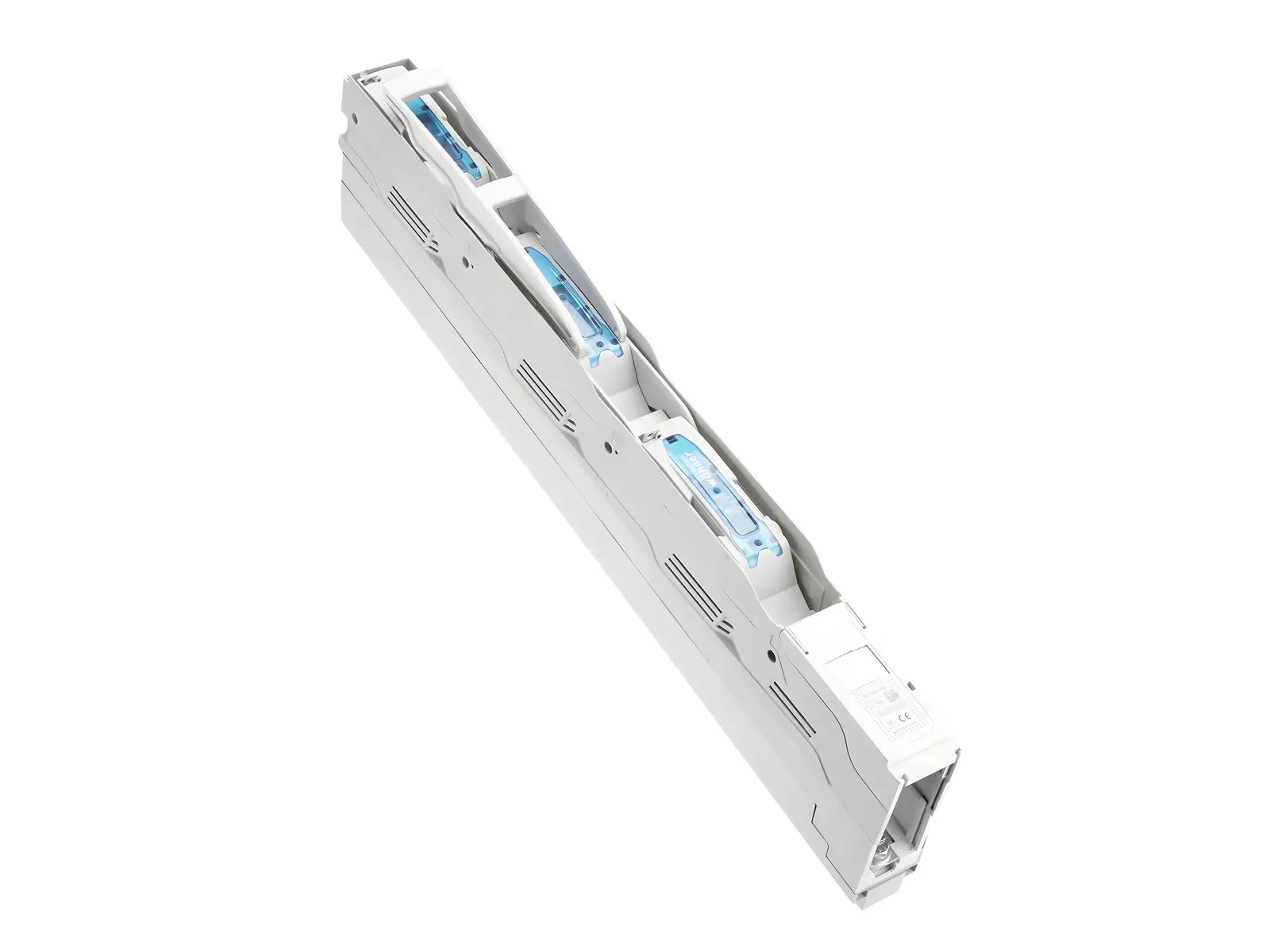

Wöhner 33770000A, NH-Sicherungs-Lasttrennleiste 160 A
Technische Daten
- Gewicht
- 2,618 kg
Produktbeschreibung
- QUADRON 185Power NH-Sicherungs-Lasttrennleiste 160 A Größe00, 3-polig schaltbar hohe Ausführung mit Rahmenklemme 1,5-95 mm² für Sammelschienen 30, 40, 60, 80, 100, 120 x 10 System 185Power Produktvorteile Im Deckel sind selbstschließende Prüflöcher vorhanden. Deckel im geschlossenem Zustand abschließbar.
- Produktgruppe: 12
- Untergruppe: 52
- VE: 1
- EAN: 4021267337704
- ECLASS 6.1: 27142108
- ECLASS 7.1: 27142108
- ETIM 4.0: EC001046
- ETIM 5.0: EC001046
- fur Sicherungseinsätze Baugröße: NH 000, NH 00
- Sicherungen nach Standard: IEC / HD 60269-2
- zul. Verlustleistung der verwendeten Sicherung: 12 W
- Anforderung an Kontaktstucke: Sicherungseinsätze mit versilberten Kontaktstucken empfohlen
- bei Sicherungseinsätzen mit vernickelten Kontaktstucken ist ein Reduktionsfaktor von 0,8 einzuhalten
- Angaben IEC
- Standards
- IEC 60947-1:2020
- IEC 60947-3:2020 nur AC-Bemessungswerte Elektrische Werte IEC
- Bemessungsstrom (IEC): 160A
- Bemessungsspannung (IEC) AC: 800V
- Bemessungsisolationsspannung Ui AC: 1000 V
- Bemessungsstossspannung Uimp: 8 kV
- Gebrauchskategorie AC (IEC 60947-3): AC-22B (800 V / 63 A)
- AC-21B (690 V / 125 A)
- AC-22B (500 V / 160 A)
- AC-23B (400 V / 160 A)
- Gebrauchskategorie DC (IEC 60947-3): DC-20B
- max. Spannung zwischen den Sicherungen: 1000V
- sichtbarer Hinweis notwendig: Nicht unter Last schalten.
- Bed. Kurzschlussstrom mit Sicherungen (AC): 30 kA / 800 V (63 A)
- 100 kA / 690 V
- ermittelt mit Sicherungen der Betriebsklasse: gG
- zusätzliche Daten IEC
- Die nachfolgenden Werte sind durch Prufungen unter bestimmten Bedingungen nachgewiesen.Fur die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
- max. zulässige Spannung (IEC) DC: 1000V
- Schalter-Sicherungs-Einheiten nach I
