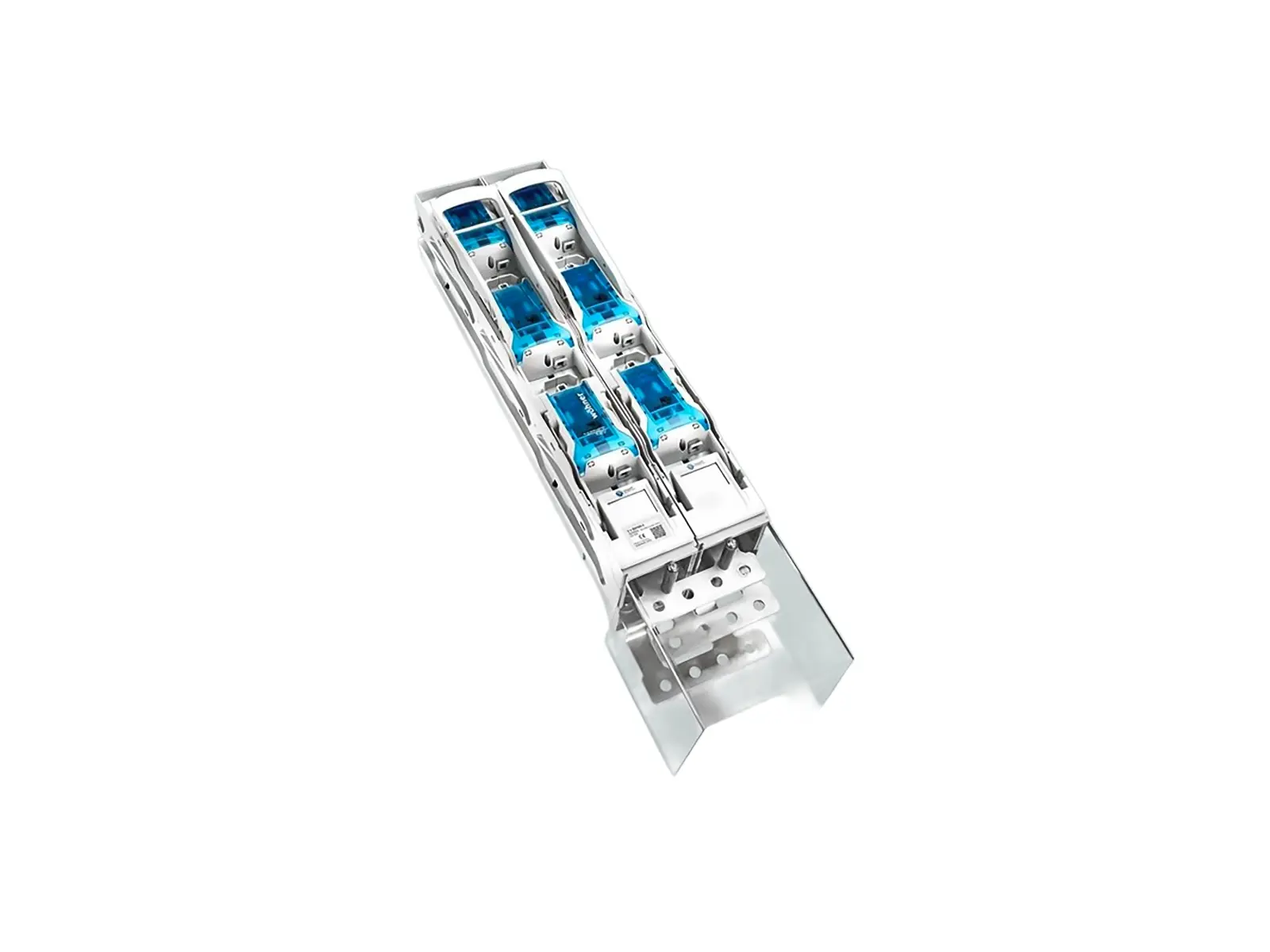

Wöhner 33731000A, Doppel-NH-Sicherungstrennleiste 1250 A

Name: Wöhner 33731000A, Doppel-NH-Sicherungstrennleiste 1250 A
Brand: Wöhner
Price: 931.89 EUR
Availability: InStock

Hersteller Artikel-Nr.: 33731000A

Produkt-Nr.: P-DFBK4R

Technische Daten

QUADRON 185Power Doppel-NH-Sicherungstrennleiste 1250 A 3-polig schaltbar Schraube M12, inkl. Anschlussraumabdeckung für Sammelschienen 30, 40, 60, 80, 100, 120 x 10 System 185Power Produktvorteile Im Deckel sind selbstschließende Prüflöcher vorhanden. Deckel im geschlossenem Zustand Abschließbar.
Produktgruppe: 12
Untergruppe: 55
VE: 1
EAN: 4021267337315
ECLASS 6.1: 27142109
ECLASS 7.1: 27142109
ETIM 4.0: EC001046
ETIM 5.0: EC001046

fur Sicherungseinsätze Baugröße: NH 3
Sicherungen nach Standard: IEC / HD 60269-2
zul. Verlustleistung der verwendeten Sicherung: 48 W
Anforderung an Kontaktstucke: Sicherungseinsätze mit versilberten Kontaktstucken empfohlen
bei Sicherungseinsätzen mit vernickelten Kontaktstucken ist ein Reduktionsfaktor von 0,8 einzuhalten
Angaben IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte Elektrische Werte IEC
Bemessungsstrom (IEC): 1250A
Bemessungsspannung (IEC) AC: 690V
Bemessungsisolationsspannung Ui AC: 1000 V
Bemessungsstossspannung Uimp: 8 kV
Gebrauchskategorie AC (IEC 60947-3): AC-20B (690 V)
Gebrauchskategorie DC (IEC 60947-3): DC-20B
max. Spannung zwischen den Sicherungen: 800 V
sichtbarer Hinweis notwendig: Nicht unter Last schalten.
Bed. Kurzschlussstrom mit Sicherungen (AC): 50 kA
ermittelt mit Sicherungen der Betriebsklasse: gG
zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prufungen unter bestimmten Bedingungen nachgewiesen.Fur die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
Schalter-Sicherungs-Einheiten nach IEC 60947-3 durfen nur uber die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und
