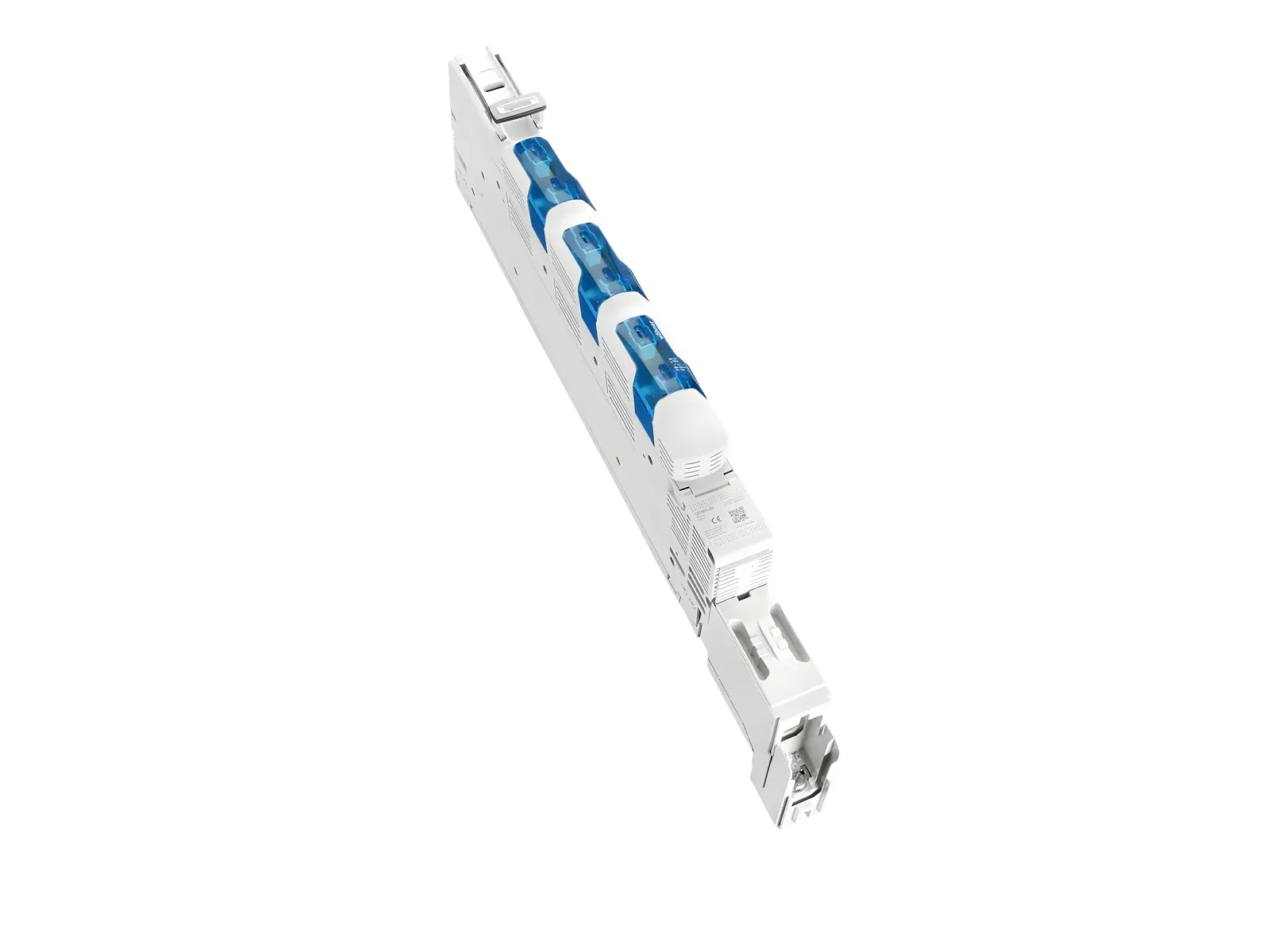

Wöhner 33610000A, NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 00
Technische Daten
- Gewicht
- 4,553 kg
Produktbeschreibung
- QUADRON 185Power Speed NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr.00 flache Version, Anschluss unten M8 CrossLink-Kontaktierung mit Doppelunterbrechung bedienerunabhängiges Schalten (Sprungschaltwerk) für Sammelschienen 30, 40, 60, 80, 100, 120 x 10 für Systeme mit CrossLink-Berührungsschutzmodulen geeignet System 185Power Produktvorteile Bei geöffnetem Deckel sind alle berührbaren Teile spannungsfrei Bedienerunabhängiges Schalten Deckel abschließbar mit Doppelbartschloss Mischverbau mit allen Komponenten 185 Power Plombierbar im ein- und ausgeschalteten Zustand Im ausgeschalteten Zustand mit bis zu 3 Bügelschlössern abschließbar
- Produktgruppe: 18
- Untergruppe: 52
- VE: 1
- EAN: 4021267336103
- ECLASS 6.1: 27142108
- ECLASS 7.1: 27142108
- ETIM 4.0: EC001046
- ETIM 5.0: EC001046
- fur Sicherungseinsätze Baugröße: NH 000, NH 00
- Sicherungen nach Standard: IEC / HD 60269-2
- zul. Verlustleistung der verwendeten Sicherung: 12 W
- Anforderung an Kontaktstucke: Sicherungseinsätze mit versilberten Kontaktstucken empfohlen
- bei Sicherungseinsätzen mit vernickelten Kontaktstucken ist ein Reduktionsfaktor von 0,8 einzuhalten
- Angaben IEC
- Standards
- IEC 60947-1:2020
- IEC 60947-3:2020 nur AC-Bemessungswerte Elektrische Werte IEC
- Bemessungsstrom (IEC): 160A
- Bemessungsspannung (IEC) AC: 800V
- Bemessungsspannung (IEC) DC: 800V
- Bemessungsisolationsspannung Ui AC: 1000 V
- Bemessungsisolationsspannung Ui DC: 1000 V
- Bemessungsstossspannung Uimp: 8 kV
- Gebrauchskategorie AC (IEC 60947-3): AC-22B (800 V / 63 A)
- AC-23B (690 V / 125 A)
- AC-23B (500 V / 160 A)
- Gebrauchskategorie DC (IEC 60947-3): DC-20B
- max. Spannung zwischen den Sicherungen: 1000 V
- sichtbarer Hinweis notwendig: Nicht unter Last schalten.
- Bed. Kurzschlussstrom mit Sicherungen (AC): 30 kA /
