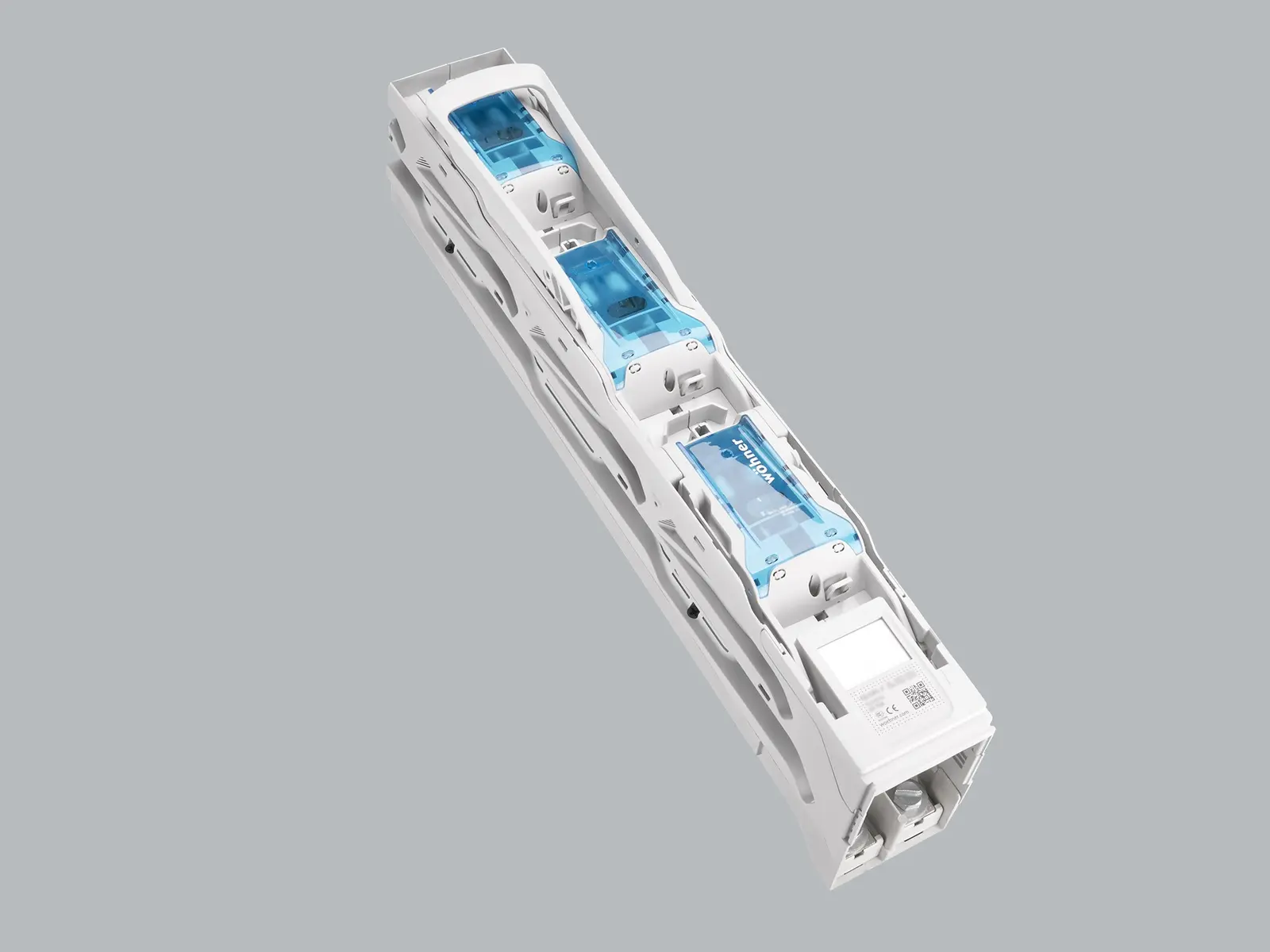

Wöhner 33574000A, NH-Sicherungs-Lasttrennleiste 250 A

Name: Wöhner 33574000A, NH-Sicherungs-Lasttrennleiste 250 A
Brand: Wöhner
Price: 224.45 EUR
Availability: InStock

Hersteller Artikel-Nr.: 33574000A

Produkt-Nr.: P-DFBK2T

Technische Daten

QUADRON 185Power NH-Sicherungs-Lasttrennleiste 250 A Größe 1, 3-polig schaltbar V-Klemme 50-300 mm² Klemmengehäuse Stahl, Druckstück Stahl für Sammelschienen 30, 40, 60, 80, 100, 120 x 10 NEU System 185Power Produktvorteile Schienenträger überbaubar (in Systemen mit und ohne Crosslink Berührungsschutzabdeckungen) Im Deckel sind selbstschließende Prüflöcher vorhanden. Deckel im geschlossenem Zustand abschließbar.
Produktgruppe: 12
Untergruppe: 53
VE: 1
EAN: 4021267335748
ECLASS 6.1: 27142108
ECLASS 7.1: 27142108
ETIM 4.0: EC001046
ETIM 5.0: EC001046

fur Sicherungseinsätze Baugröße: NH 1
Sicherungen nach Standard: IEC / HD 60269-2
zul. Verlustleistung der verwendeten Sicherung: 23 W
Anforderung an Kontaktstucke: Sicherungseinsätze mit versilberten Kontaktstucken empfohlen
bei Sicherungseinsätzen mit vernickelten Kontaktstucken ist ein Reduktionsfaktor von 0,8 einzuhalten
Angaben IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte Elektrische Werte IEC
Bemessungsstrom (IEC): 250A
Bemessungsspannung (IEC) AC: 800V
Bemessungsisolationsspannung Ui AC: 1000 V
Bemessungsstossspannung Uimp: 12 kV
Gebrauchskategorie AC (IEC 60947-3): AC-22B (800 V / 160 A)
AC-22B (690 V / 250 A)
AC-23B (400 V / 250 A)
Gebrauchskategorie DC (IEC 60947-3): DC-20B
max. Spannung zwischen den Sicherungen: 1000 V
sichtbarer Hinweis notwendig: Nicht unter Last schalten.
Bed. Kurzschlussstrom mit Sicherungen (AC): 65 kA / 800 V (160 A)
100 kA / 690 V (250 A)
120 kA / 500 V (250 A)
ermittelt mit Sicherungen der Betriebsklasse: gG
zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prufungen unter bestimmten Bedingungen nachgewiesen.Fur die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei
