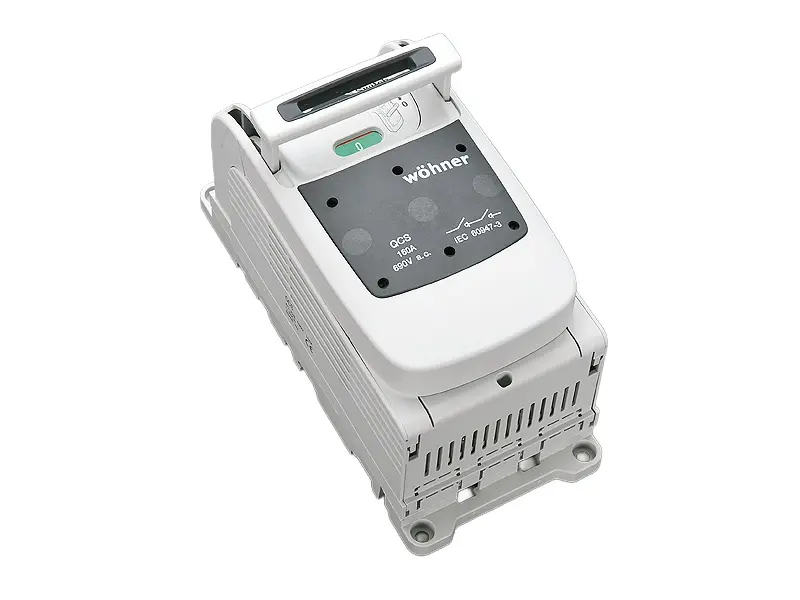

Wöhner 33542000, Lasttrennschalter 3-polig

Name: Wöhner 33542000, Lasttrennschalter 3-polig
Brand: Wöhner
Price: 229.53 EUR
Availability: InStock

Hersteller Artikel-Nr.: 33542000

Produkt-Nr.: P-DFBK2K

Technische Daten

QUADRON Panel Speed Lasttrennschalter 3-polig Rahmenklemme 160 A für Montageplatte System Panel Produktvorteile Mit Sprungschaltwerk für häufiges Schalten nach der Gebrauchskategorie "A" Abschließbar in0-Stellung mit bis zu 3 Bügelschlösser FLAG-Indikator zeigt die Schaltstellung doppelt unterbrechende Hauptkontakte Als Netztrenneinrichtung nach IEC / EN 60204-1 (Hauptschalter) einsetzbar Hauptschalter nur in Kombination mit AC23A/B AC-23B (690V/125A), AC-23A (500V/125A) Kompakte Abmessungen (106mm breit)
Produktgruppe: 14
Untergruppe: 02
VE: 1
EAN: 4021267335427
ECLASS 6.1: 27371403
ECLASS 7.1: 27371403
ETIM 4.0: EC000216
ETIM 5.0: EC000216

Angaben IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte Elektrische Werte IEC
Bemessungsstrom (IEC): 160A
Bemessungsspannung (IEC) AC: 690V
Bemessungsisolationsspannung Ui AC: 800 V
Bemessungsstossspannung Uimp: 8 kV
Gebrauchskategorie AC (IEC 60947-3): AC-23B (690V/125A), AC-23A (500V/125A), AC-22A (690V/160A)
Gebrauchskategorie DC (IEC 60947-3): DC-Angaben: 2 Strombahnen (L1,L3) in Reihe
DC-22B (220V/125A)
3 Strombahnen (L1, L2, L3) in Reihe
DC-22B (440V/63A) Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: 4.5 kA
Bemessungskurzschlusseinschaltvermögen 7kA (690V AC) Bed. Bemessungskurzschlussstrom 50kA (Sicherungen gL/gG Gr.00 125A-690VAC)
Besondere Betriebsbedingungen gemäß IEC / EN 61439-1 können zu Fehlauslösungen von Meldeschaltern oder Sicherungsuberwachungen fuhren. Die vorliegenden Betriebsbedingungen sind dementsprechend bei der Auswertung der Meldesignale zu berucksichtigen.
Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500/EN60 439-1, Tabelle 1 zu beachten
Systemkomponente: frontseitig Schutzart IP20 nach DIN EN 60529,
