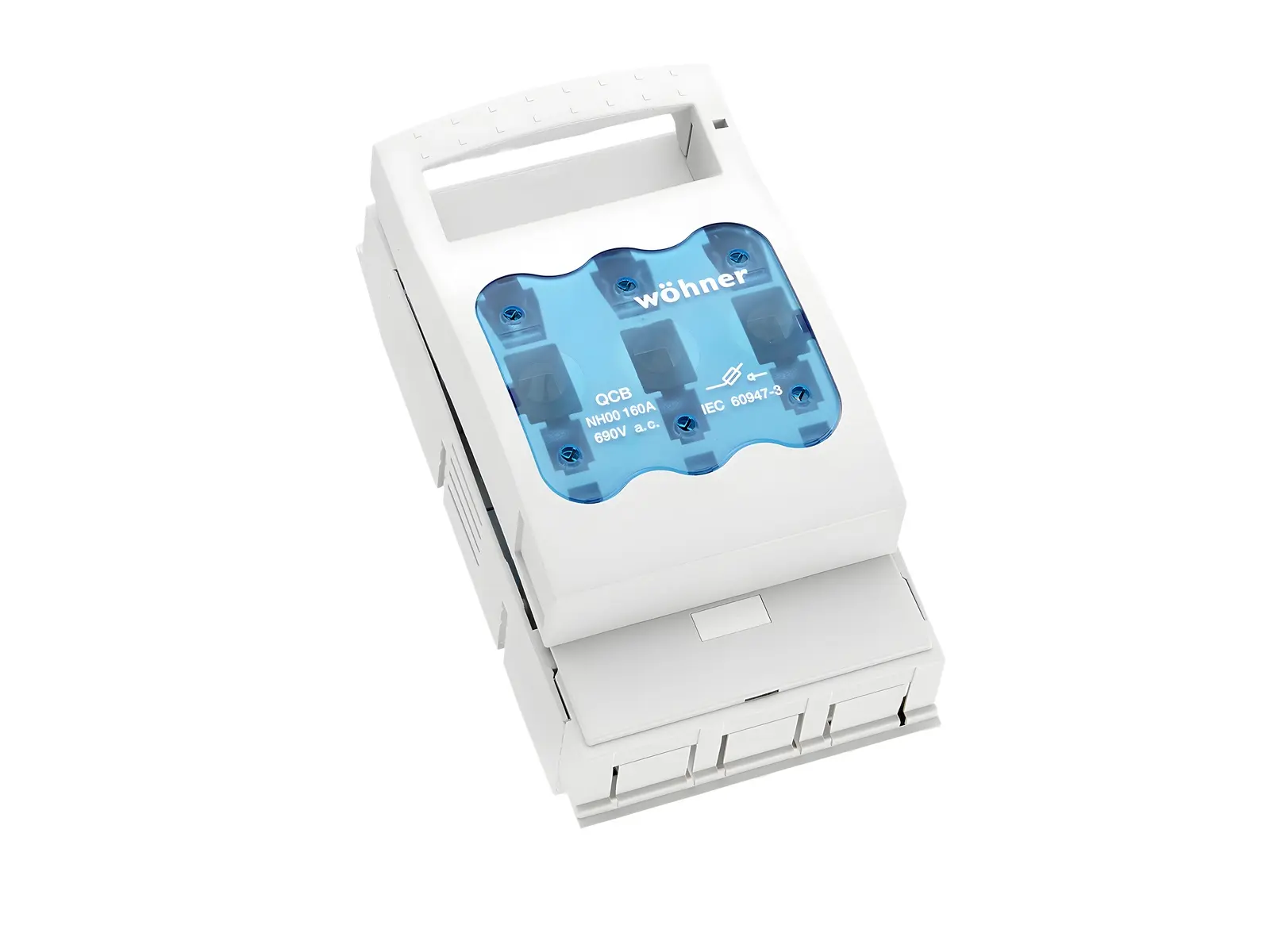

Wöhner 33079000, NH-Sicherungs-Lasttrennschalter Gr. 00, 160 A
Technische Daten
- Gewicht
- 1 kg
Produktbeschreibung
- QUADRON 60Classic NH-Sicherungs-Lasttrennschalter Gr.00, 160 A Anschluss Schraube M8 für 5-poliges System geeignet Anschluss oben oder unten für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen System 60Classic
- Produktgruppe: 09
- Untergruppe: 24
- VE: 1
- EAN: 4021267330798
- ECLASS 6.1: 27142108
- ECLASS 7.1: 27142108
- ETIM 4.0: EC001040
- ETIM 5.0: EC001040
- fur Sicherungseinsätze Baugröße: NH 000, NH 00
- Sicherungen nach Standard: IEC / HD 60269-2
- zul. Verlustleistung der verwendeten Sicherung: 12 W
- Anforderung an Kontaktstucke: Sicherungseinsätze mit versilberten Kontaktstucken empfohlen
- bei Sicherungseinsätzen mit vernickelten Kontaktstucken ist ein Reduktionsfaktor von 0,8 einzuhalten
- Angaben IEC
- Standards
- IEC 60947-1:2020
- IEC 60947-3:2020 nur AC-Bemessungswerte Elektrische Werte IEC
- Bemessungsstrom (IEC): 160A
- Bemessungsspannung (IEC) AC: 690V
- Bemessungsspannung (IEC) DC: 440V
- Bemessungsisolationsspannung Ui AC: 800 V
- Bemessungsisolationsspannung Ui DC: 500 V
- Bemessungsstossspannung Uimp: 6 kV
- Bed. Kurzschlussstrom mit Sicherungen (AC): 50 kA / 690 V
- 80 kA / 500 V (160 A)
- ermittelt mit Sicherungen der Betriebsklasse: gG
- zusätzliche Daten IEC
- Die nachfolgenden Werte sind durch Prufungen unter bestimmten Bedingungen nachgewiesen.Fur die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
- max. zulässige Spannung (IEC) DC: 800V
- Schalter-Sicherungs-Einheiten nach IEC 60947-3 durfen nur uber die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berucksichtig
Produktangebot
Weitere Angebote
Alle anzeigen (2)Sichere Zahlung
Rechnung
Schneller Versand
etc.
Fragen zum Produkt?
Kennzeichnungen
- Artikeltyp
- Junction & Switch Boxes
Alle Angebote
| 12 Monate | 59,78 € 71,14 € inkl. MwSt.* | Bestes Angebot | |||
| 12 Monate | 84,09 € 100,07 € inkl. MwSt.* | Maximal 20 verfügbar |
* zzgl. Versandkosten
