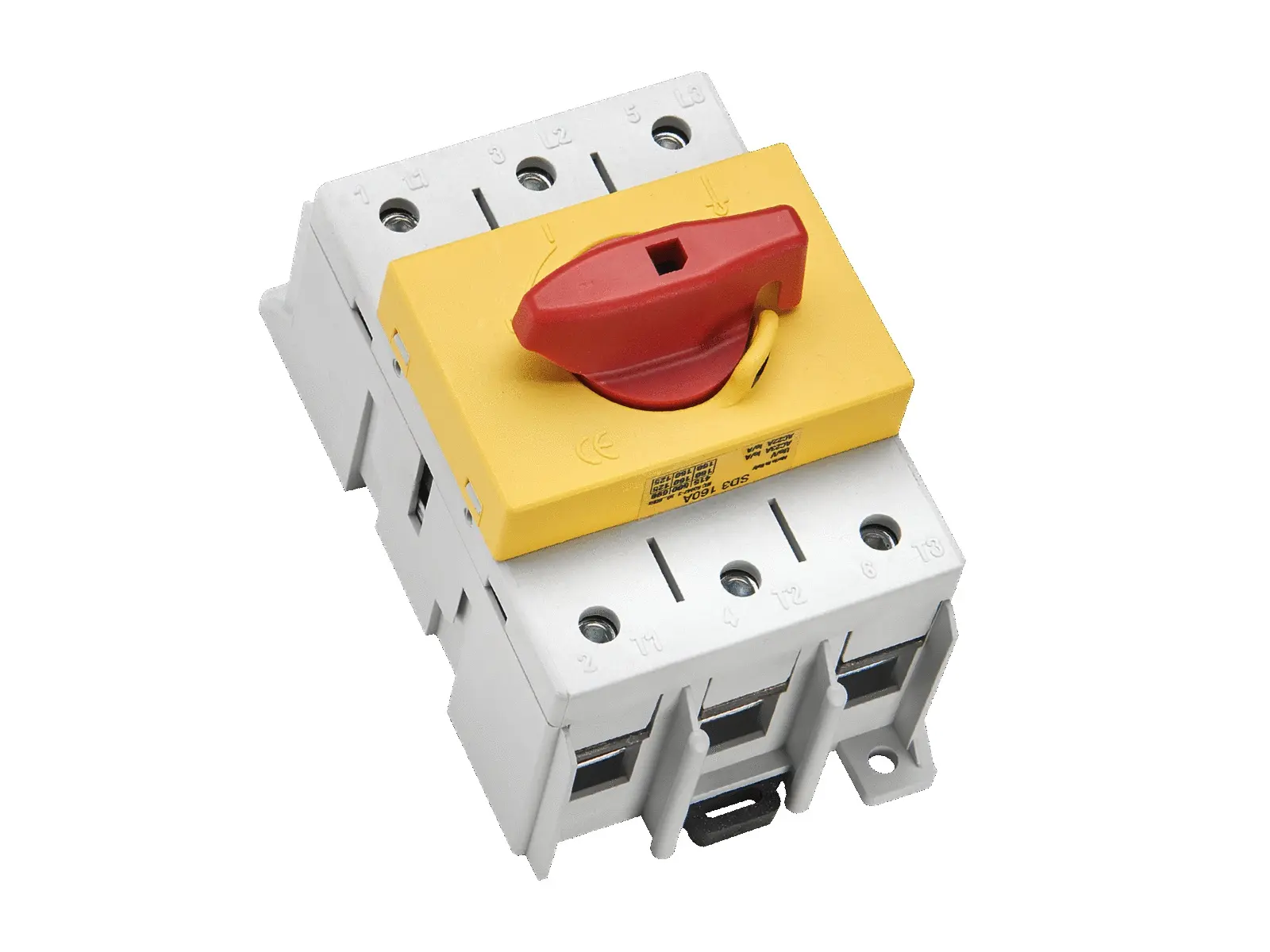

Wöhner 33040000A, Lasttrennschalter 3-polig
Technische Daten
- Gewicht
- 1 kg
Produktbeschreibung
- CAPUS Panel Lasttrennschalter 3-polig Rahmenklemme 50 - 70 mm² / AWG 1 - 3/0, Griff rot-gelb 160 A für Montageplatte oder DIN Tragschiene System Panel Produktvorteile
- Produktgruppe: 14
- Untergruppe: 02
- VE: 1
- EAN: 4021267330408
- ECLASS 6.1: 27371403
- ECLASS 7.1: 27371403
- ETIM 4.0: EC000216
- ETIM 5.0: EC000216
- Angaben IEC
- Standards
- IEC 60947-1:2020
- IEC 60947-3:2020 nur AC-Bemessungswerte Elektrische Werte IEC
- Bemessungsstrom (IEC): 160A
- Bemessungsspannung (IEC) AC: 690V
- Bemessungsfrequenz (IEC): 50 / 60Hz
- Bemessungsisolationsspannung Ui AC: 800 V
- Bemessungsstossspannung Uimp: 6 kV
- Gebrauchskategorie AC (IEC 60947-3): AC-23 A (690 V / 125 A)
- AC-23 A (500 V / 160 A)
- AC-22 A (690 V / 125 A)
- AC-22 A (500 V / 160 A)
- AC-21 A (690 V / 160 A)
- Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: 3 kA
- Bemessungseinschaltvermögen : 4,5kA
- Angaben UL
- Standards
- UL 60947-4-1
- Elektrische Werte UL
- Bemessungsstrom (UL): 125A
- Bemessungsspannung (UL) AC: 600V
- Bemessungsfrequenz (UL): 50 / 60Hz
- fur Leitungen UL: Cu 75°C
- SCCR protected max.: 10 kA
- 10 kA with fuse max. 175 A / 600 V AC B x H x T: 66 x 113 x 81
- Gewicht: 39,5 kg/100
- Poligkeit: 3-polig
- Befestigung: fur Montageplatte oder DIN Tragschiene Schutzart: IP20
- Rahmenklemme: Antrieb: S4
- Abisolierung: 15 mm
- Querschnitt min.: 50 mm²
- Querschnitt max.: 70 mm²
- rm: 50 - 70 mm²
- f: 50 - 70 mm²
- f + AE: 50 - 70 mm²
- (f + AE eventuell nicht mit maximalen Querschnitt möglich)
- Md min.: 6,0 Nm
- Md max.: 6,0 Nm
- Nicht geeignet fur Aluminiumleiter!
- Querschnitt min. UL: AWG 6
- Querschnitt max. UL: AWG 3/0
- Drehmoment (UL): 53,1 lb-in
- fur
