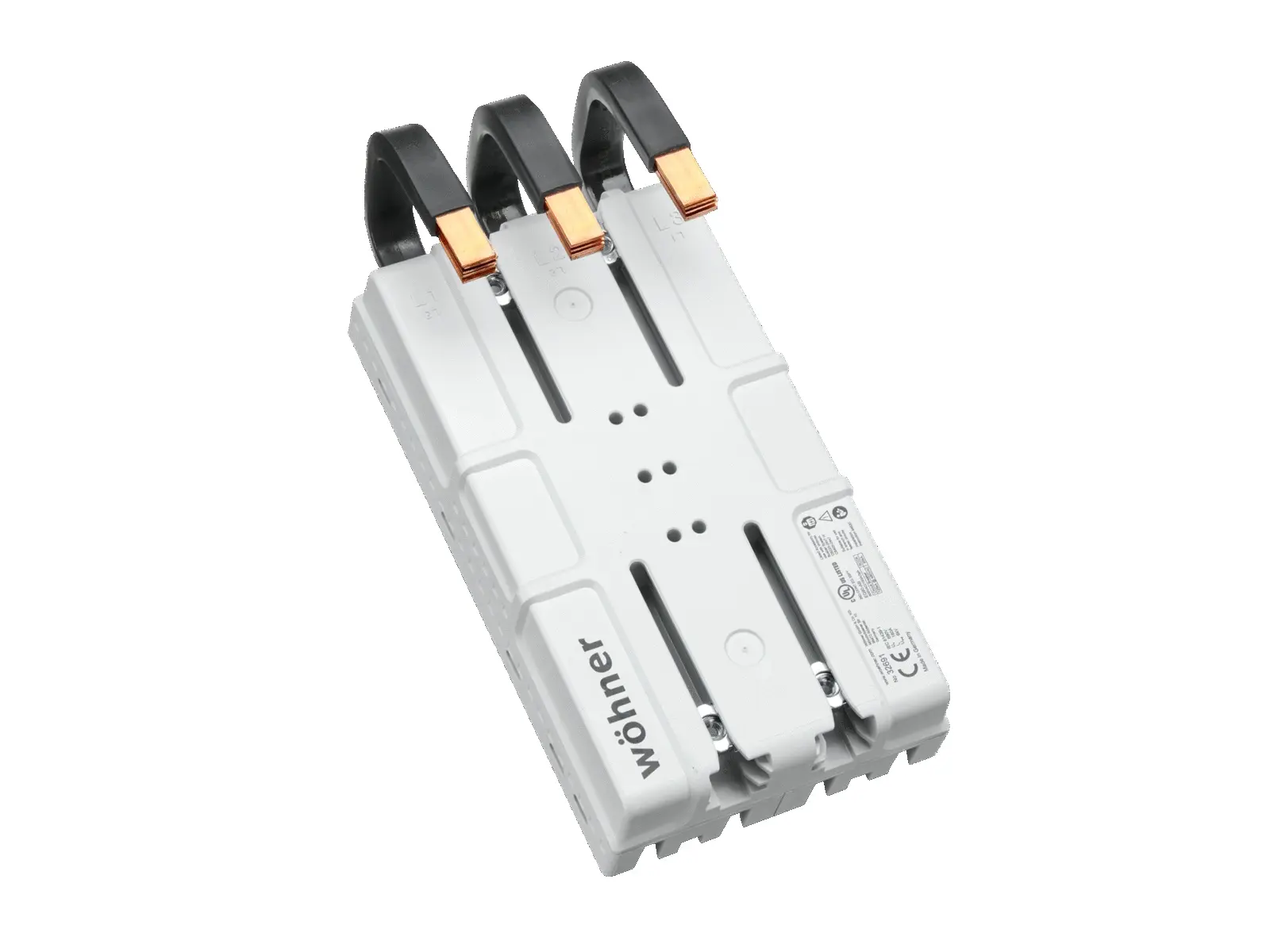

Wöhner 32691000A, Adapter 160 A
Technische Daten
- Gewicht
- 400 g
Produktbeschreibung
- EQUES CrossBoard Adapter 160 A 90 x 160 für ABB Tmax XT2, Allen-Bradley 140G-H, Eaton NZM1, Schneider Electric ComPacT NSXm EverLink mit CrossLink®-Schnittstelle System CrossBoard® 125A / 250A, CrossBoard® 800 A Produktvorteile Gleichzeitige Einspeisung und Verbindung zweier CrossBoards möglich.
- Produktgruppe: 05
- Untergruppe: 30
- VE: 1
- EAN: 4021267326913
- ECLASS 6.1: 27370304
- ECLASS 7.1: 27370304
- ETIM 4.0: EC001531
- ETIM 5.0: EC001531
- Angaben IEC
- Standards
- IEC 61439-1:2020 Elektrische Werte IEC
- Bemessungsstrom (IEC): 160A
- Bemessungsspannung (IEC) AC: 690V
- Bemessungsisolationsspannung Ui AC: 800 V
- Bemessungsstossspannung Uimp: 6 kV
- Folgende notwendige Reduktionen wurden durch Prufungen ermittelt:
- Leistungsschalter Eaton (bei Lufttemperatur 25°C):
- Eaton NZM1, Leitungsabgang unten: 160 A
- Eaton NZM1, Leitungsabgang oben: 160 A
- Schneider Electric ComPacT NSXm Everlink, Leitungsabgang unten: 152 A
- Schneider Electric ComPacT NSXm Everlink, Leitungsabgang oben: 152 A
- Angaben UL
- Standards
- UL 508
- for UL feeder circuits >250V
- Elektrische Werte UL
- Bemessungsstrom (UL): 100A
- Bemessungsspannung (UL) AC: 600V
- Bemessungsfrequenz (UL): 50 / 60Hz
- SCCR unprotected max.: 10 kA
- 3 cycles (without OPD) @ 600 V AC
- SCCR protected max.: 100 kA
- SCCR: 100 kA with any DIVQ/7 circuit breaker 125 A / 480 V AC
- 42 kA with any DIVQ/7 circuit breaker 125 A / 600 V AC
- B x H x T: 90 x 160 x 45
- Gewicht: 40,0 kg/100
- Poligkeit: 3-polig
