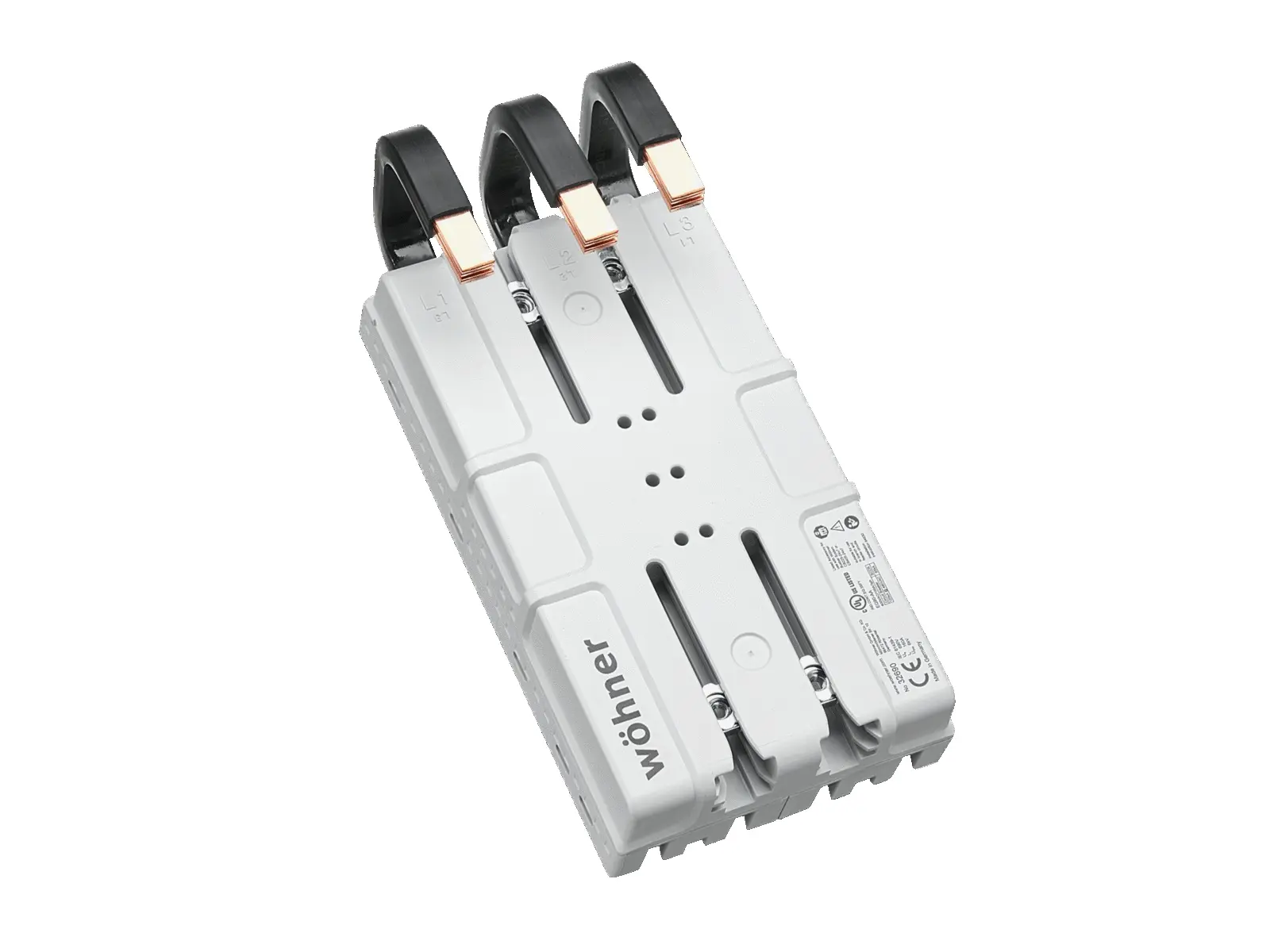

Wöhner 32690000A, Adapter 160 A

Name: Wöhner 32690000A, Adapter 160 A
Brand: Wöhner
Price: 122.29 EUR
Availability: InStock

Hersteller Artikel-Nr.: 32690000A

Produkt-Nr.: P-DFBM2K

Technische Daten

EQUES CrossBoard Adapter 160 A 90 x 160 für ABB Tmax XT1, Allen-Bradley 140G-G, Siemens 3VA10, 3VA11, 3VA51, Eaton PDG1 mit CrossLink®-Schnittstelle System CrossBoard® 125A / 250A, CrossBoard® 800 A Produktvorteile Gleichzeitige Einspeisung und Verbindung zweier CrossBoards möglich.
Produktgruppe: 05
Untergruppe: 30
VE: 1
EAN: 4021267326906
ECLASS 6.1: 27370304
ECLASS 7.1: 27370304
ETIM 4.0: EC001531
ETIM 5.0: EC001531

Angaben IEC
Standards
IEC 61439-1:2020 Elektrische Werte IEC
Bemessungsstrom (IEC): 160A
Bemessungsspannung (IEC) AC: 690V
Bemessungsisolationsspannung Ui AC: 800 V
Bemessungsstossspannung Uimp: 6 kV
Folgende notwendige Reduktionen wurden durch Prufungen ermittelt:
Leistungsschalter Siemens:
- Siemens 3VA11, Leitungsabgang unten: 144 A
- Siemens 3VA11, Leitungsabgang oben: 136 A
- Siemens 3VA51, Leitungsabgang unten: 125A
- Siemens 3VA51, Leitungsabgang oben: 112 A
Angaben UL
Standards
UL 508
for UL feeder circuits >250V
Elektrische Werte UL
Bemessungsstrom (UL): 100A
Bemessungsspannung (UL) AC: 600V
Bemessungsfrequenz (UL): 50 / 60Hz
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 100 kA
SCCR: 100 kA with any DIVQ/7 circuit breaker 125 A / 480 V AC
42 kA with any DIVQ/7 circuit breaker 125 A / 600 V AC
B x H x T: 90 x 160 x 45
Gewicht: 40,0 kg/100
Poligkeit: 3-polig
