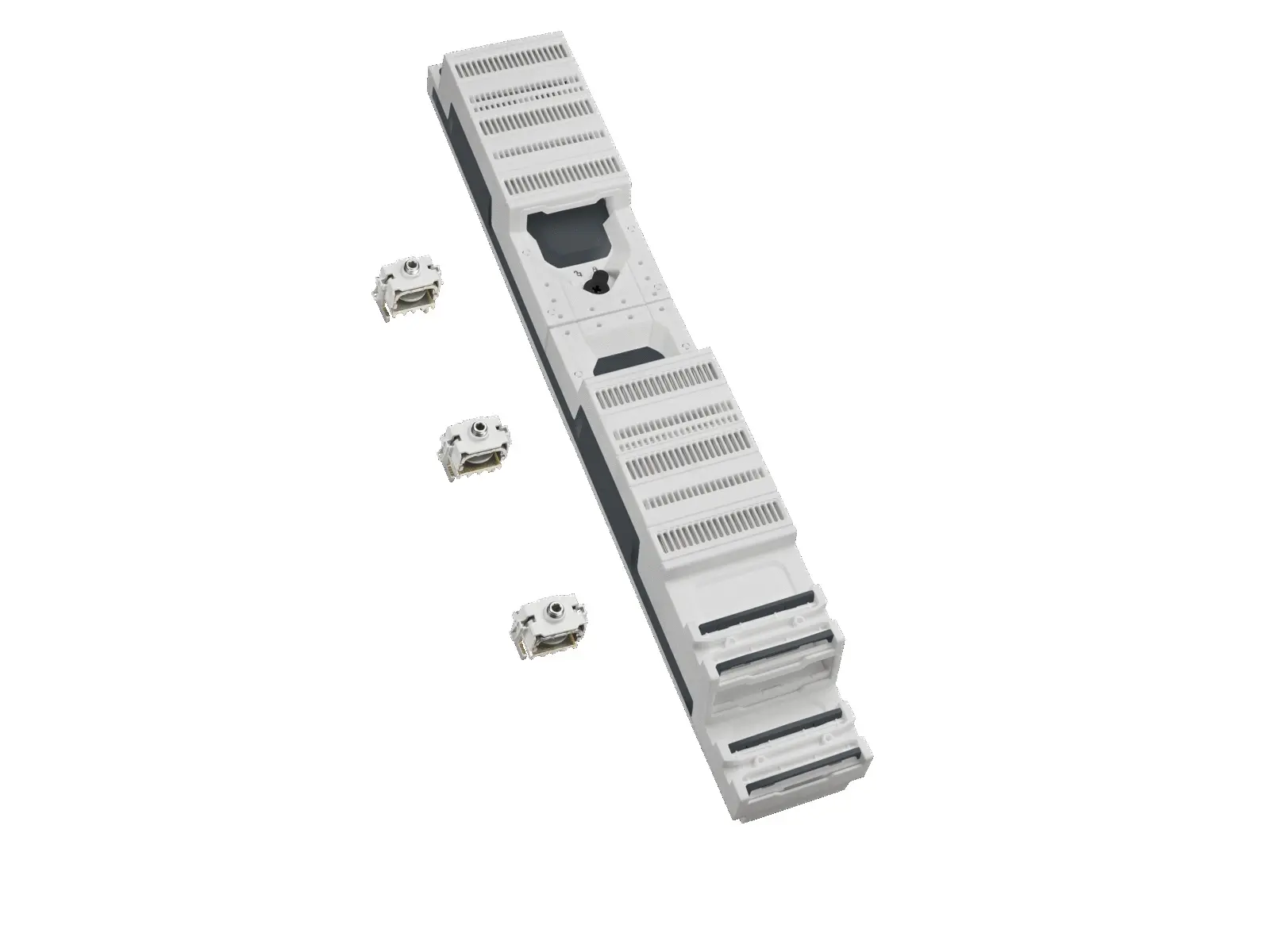

Wöhner 32277000A, Basissystem-Adapter 2x 160 A

Name: Wöhner 32277000A, Basissystem-Adapter 2x 160 A
Brand: Wöhner
Price: 272.43 EUR
Availability: InStock

Hersteller Artikel-Nr.: 32277000A

Produkt-Nr.: P-DD8YDM

Technische Daten

EQUES 185Power Basissystem-Adapter 2x 160 A für CrossBoard®-Produkte Klemmkontaktierung auf dem Sammelschienensystem für Sammelschienen 30, 40, 60, 80, 100, 120 x 10 mit CrossLink®-Schnittstelle System 185Power Produktvorteile Schienenträger überbaubar (in Systemen mit und ohne Crosslink Berührungsschutzabdeckungen)
Produktgruppe: 05
Untergruppe: 48
VE: 1
EAN: 4021267322779
ECLASS 6.1: 27370304
ECLASS 7.1: 27370304
ETIM 4.0: EC001531
ETIM 5.0: EC001531

Angaben IEC
Standards
IEC 61439-1:2020 Elektrische Werte IEC
Bemessungsstrom (IEC): 320A
Bemessungsspannung (IEC) AC: 690V
Bemessungsisolationsspannung Ui AC: 1000 V
Bemessungsisolationsspannung Ui DC: 1500 V
Bemessungsstossspannung Uimp: 6 kV
Wichtige Hinweise zur Kurzschlussfestigkeit verwendeter CrossBoard®-Komponenten beachten
Bei Verwendung mit 4x NH-LTS Gr. 000 (Art.-Nr. 33800) und kundenseitiger direkter Kabelanschlusse ohne Klemmenblock wurden folgende Stromtragfähigkeiten durch Prufungen nachgewiesen:
mit Sicherungen 63 A/ 500 V (AC) und Anschlussleitung 25 mm²: 4x 63 A
mit Sicherungen 80 A/ 690 V (AC) und Anschlussleitung 25 mm²: 4x 68 A
mit Sicherungen 100 A/ 500 V (AC) und Anschlussleitung 35 mm²: 4x 80 A
Angaben UL
Standards
UL 508
for UL feeder circuits >250V
Elektrische Werte UL
Bemessungsstrom (UL): 320A
Bemessungsspannung (UL) AC: 600V
Bemessungsfrequenz (UL): 50 / 60Hz
Bemessungsspannung (UL) DC: 600V
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 65 kA
SCCR: 35 kA with any DIVQ/7 circuit breaker 125 A / 600 V AC
65 kA with any DIVQ/7 circuit breaker 125 A / 480 V AC
B x H x T: 99 x 670 x 111
Gewicht: 292,0 kg/100
Poligkeit: 3-polig
