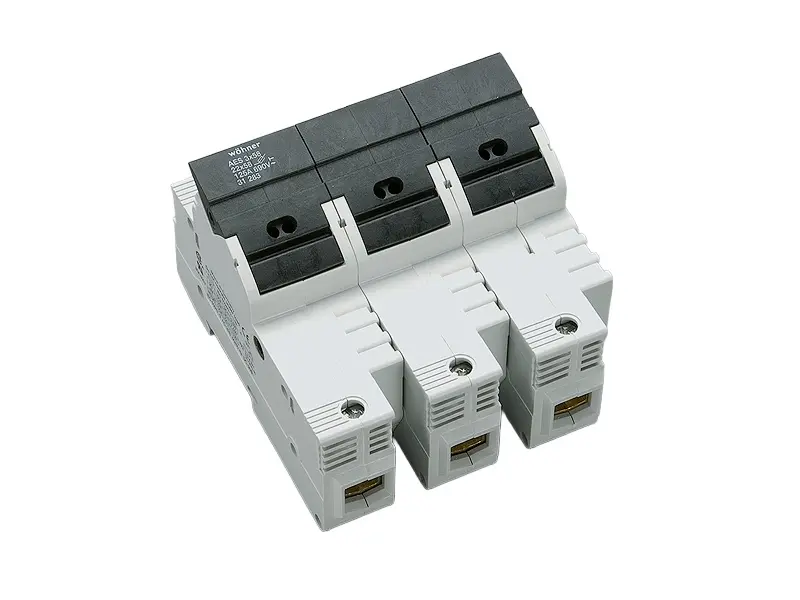

Wöhner 31283000, Halter f. zylindrische Sicherung., f. Halbleiterschutz, Vp.2 St

Name: Wöhner 31283000, Halter f. zylindrische Sicherung., f. Halbleiterschutz, Vp.2 St
Brand: Wöhner
Price: 184.1 EUR
Availability: InStock

Marke: Wöhner

Hersteller Artikel-Nr.: 31283000

Produkt-Nr.: P-DD8X7B

Technische Daten

Gewicht: 486 g

Produktbeschreibung

AMBUS Panel Halter für zylindrische Sicherungen, für Halbleiterschutz 22 x 58 / 3P 100 A / 690 V für DIN Tragschiene System Panel Produktvorteile großer Klemmbereich
Produktgruppe: 17
Untergruppe: 12
VE: 2
EAN: 4021267312831
ECLASS 6.1: 27142190
ECLASS 7.1: 27142190
ETIM 4.0: EC002705
ETIM 5.0: EC002705

fur Sicherungseinsätze Baugröße: 22x58
Sicherungen nach Standard: IEC / HD 60269-2
zul. Verlustleistung der verwendeten Sicherung: 11 W
Angaben IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte Elektrische Werte IEC
Bemessungsstrom (IEC): 100A
Bemessungsspannung (IEC) AC: 690V
Bemessungsisolationsspannung Ui AC: 800 V
Bemessungsstossspannung Uimp: 6 kV
Bed. Kurzschlussstrom mit Sicherungen (AC): 100 kA / 500 V (125 A)
80 kA / 690 V (80 A)
ermittelt mit Sicherungen der Betriebsklasse: gG
zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prufungen unter bestimmten Bedingungen nachgewiesen.Fur die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
weitere Gebrauchskategorie AC (IEC 60947-3): AC-20B (1000 V) bei Verschmutzungsgrad 2
Schalter-Sicherungs-Einheiten nach IEC 60947-3 durfen nur uber die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. fur Sicherungseinsätze nach IEC / EN 60269-2 mit zulässigen Bemessungsverlustleistungen bis max. 9,5 W fur gG/gL bis max. 7 W fur aM fur Sicherungseinsätze aR / gR / gRL unter Betriebsbedingungen bis max. 11 W, wobei mindestens Leitungen 50 mm² angeschlossen werden mussen
Angaben UL
Standards
UL 4248-1
for UL feeder circuits >250V
suitable for field-
