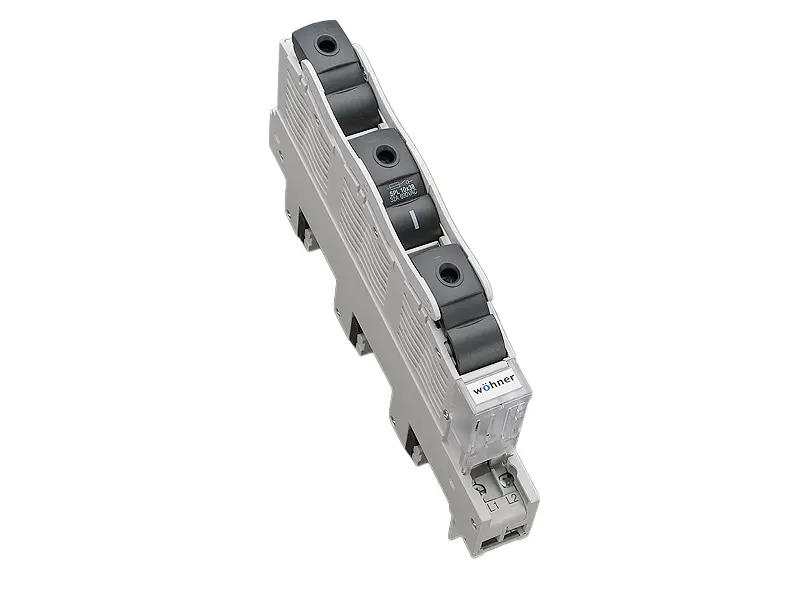

Wöhner 31232000, Reiter-Lasttrennschalter mit Sicherungen
Technische Daten
- Gewicht
- 760 g
Produktbeschreibung
- SECUR 60Classic PowerLiner Reiter-Lasttrennschalter mit Sicherungen für Sicherungen 10x38 IEC 60269-2 3P Anschluss unten für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen 3-polig / 1-polig schaltend System 60Classic
- Produktgruppe: 01
- Untergruppe: 42
- VE: 1
- EAN: 4021267312329
- ECLASS 6.1: 27142190
- ECLASS 7.1: 27142190
- ETIM 4.0: EC002705
- ETIM 5.0: EC002705
- fur Sicherungseinsätze Baugröße: 10x38
- Sicherungen nach Standard: IEC / HD 60269-2
- zul. Verlustleistung der verwendeten Sicherung: 3 W
- Angaben IEC
- Standards
- IEC 60947-1:2020
- IEC 60947-3:2020 nur AC-Bemessungswerte Elektrische Werte IEC
- Bemessungsstrom (IEC): 32A
- Bemessungsspannung (IEC) AC: 690V
- Bemessungsspannung (IEC) DC: 110V
- Bemessungsisolationsspannung Ui AC: 500 V
- Bemessungsisolationsspannung Ui DC: 250 V
- Bemessungsstossspannung Uimp: 6 kV
- Gebrauchskategorie AC (IEC 60947-3): AC-23A (400 V)
- AC-22A (690 V)
- Bed. Kurzschlussstrom mit Sicherungen (AC): 50 kA / 400 V (32A)
- ermittelt mit Sicherungen der Betriebsklasse: gG
- zusätzliche Daten IEC
- Die nachfolgenden Werte sind durch Prufungen unter bestimmten Bedingungen nachgewiesen.Fur die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
- max. zulässige Spannung (IEC) AC: 725V
- Schalter-Sicherungs-Einheiten nach IEC 60947-3 durfen nur uber die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. fur Sicherungseinsätze gG und aM nach IEC / EN 60269-2
- Die Trennfunktion zwischen den zu- und abgangsseitigen Anschlussen wird gemäß Produktnorm uber das bestimmungsgemäße Öffnen vom Schaltmechanismus sichergestellt.
