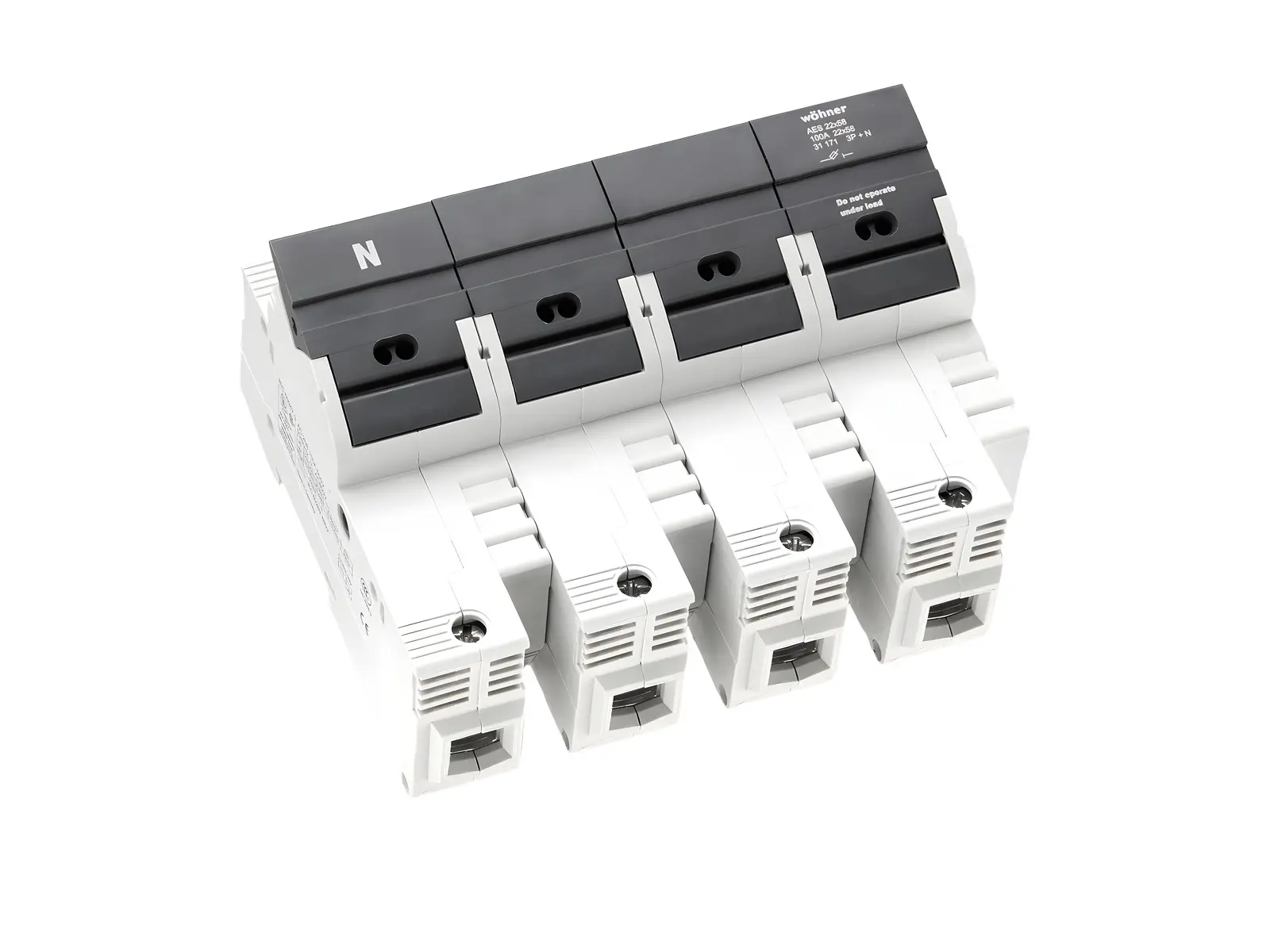

Wöhner 31171000, Halter für zylindrische Sicherungen
Technische Daten
- Gewicht
- 675 g
Produktbeschreibung
- AMBUS Panel Halter für zylindrische Sicherungen 22 x 58 / 3P + N 100 A / 690 V N links für DIN Tragschiene System Panel Produktvorteile großer Klemmbereich
- Produktgruppe: 17
- Untergruppe: 12
- VE: 1
- EAN: 4021267311711
- ECLASS 6.1: 27142190
- ECLASS 7.1: 27142190
- ETIM 4.0: EC002705
- ETIM 5.0: EC002705
- fur Sicherungseinsätze Baugröße: 22x58
- Sicherungen nach Standard: IEC / HD 60269-2
- zul. Verlustleistung der verwendeten Sicherung: 9,5 W
- Angaben IEC
- Standards
- IEC 60947-1:2020
- IEC 60947-3:2020 nur AC-Bemessungswerte Elektrische Werte IEC
- Bemessungsstrom (IEC): 100A
- Bemessungsspannung (IEC) AC: 690V
- Bemessungsisolationsspannung Ui AC: 800 V
- Bemessungsstossspannung Uimp: 6 kV
- Bed. Kurzschlussstrom mit Sicherungen (AC): 100 kA / 500 V (125 A)
- 80 kA / 690 V (80 A)
- ermittelt mit Sicherungen der Betriebsklasse: gG
- zusätzliche Daten IEC
- Die nachfolgenden Werte sind durch Prufungen unter bestimmten Bedingungen nachgewiesen.Fur die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
- Schalter-Sicherungs-Einheiten nach IEC 60947-3 durfen nur uber die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. fur Sicherungseinsätze nach IEC / EN 60269-2 mit zulässigen Bemessungsverlustleistungen bis max. 9,5 W fur gG/gL bis max. 7 W fur aM
- Angaben UL
- Standards
- UL 4248-1
- for UL feeder circuits >250V
- suitable for field-installed conductors
- Elektrische Werte UL
- Bemessungsstrom (UL): 80A
- Bemessungsspannung (UL) AC: 600V
- Bemessungsfrequenz (UL): 50 / 60Hz
- Bemessungsspannung (UL) DC: 600V
- fur Leitungen UL: Cu 75°C
