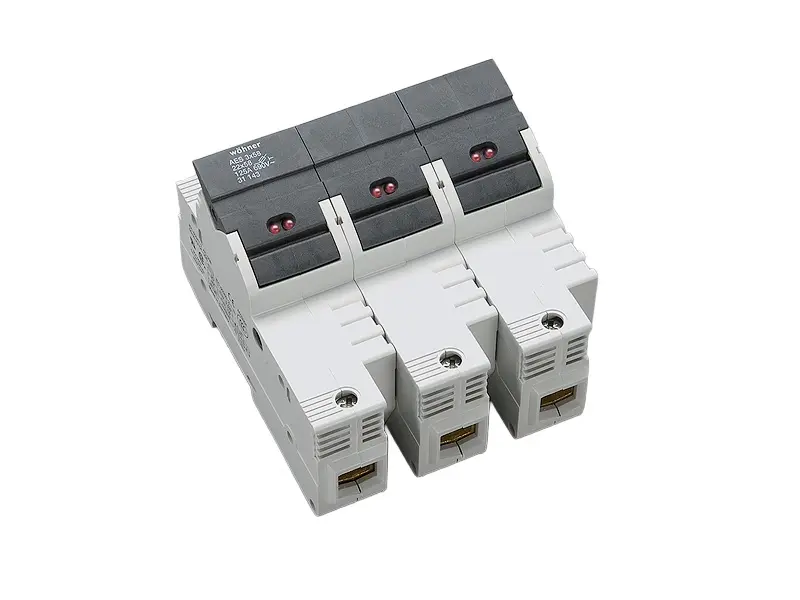

Wöhner 31143000, Halter für zylindrische Sicherungen, mit LED

Name: Wöhner 31143000, Halter für zylindrische Sicherungen, mit LED
Brand: Wöhner
Price: 208.95 EUR
Availability: InStock

Hersteller Artikel-Nr.: 31143000

Produkt-Nr.: P-DD82YZ

Technische Daten

AMBUS Panel Halter für zylindrische Sicherungen, mit LED 22 x 58 / 3P 100 A / 110 - 690 V optische Anzeige einer ausgelösten Sicherung für DIN Tragschiene System Panel Produktvorteile großer Klemmbereich
Produktgruppe: 17
Untergruppe: 12
VE: 2
EAN: 4021267311438
ECLASS 6.1: 27142190
ECLASS 7.1: 27142190
ETIM 4.0: EC002705
ETIM 5.0: EC002705

fur Sicherungseinsätze Baugröße: 22x58
Sicherungen nach Standard: IEC / HD 60269-2
zul. Verlustleistung der verwendeten Sicherung: 9,5 W
Angaben IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte Elektrische Werte IEC
Bemessungsstrom (IEC): 100A
Bemessungsspannung (IEC) AC: 690V
min. Betriebsspannung AC: 110V
min. Betriebsspannung DC: 110V
Bemessungsisolationsspannung Ui AC: 690 V
Bemessungsstossspannung Uimp: 6 kV
Bed. Kurzschlussstrom mit Sicherungen (AC): 100 kA / 500 V (125 A)
80 kA / 690 V (80 A)
ermittelt mit Sicherungen der Betriebsklasse: gG
zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prufungen unter bestimmten Bedingungen nachgewiesen.Fur die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
max. zulässige Spannung (IEC) AC: 725V
weitere Gebrauchskategorie AC (IEC 60947-3): AC-20B (1000 V) bei Verschmutzungsgrad 2
Schalter-Sicherungs-Einheiten nach IEC 60947-3 durfen nur uber die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. fur Sicherungseinsätze nach IEC / EN 60269-2 mit zulässigen Bemessungsverlustleistungen bis max. 9,5 W fur gG/gL bis max. 7 W fur aM Leuchtindikator
Bereich der Betriebsspannung : 110 - 690 V AC / DC
Angaben UL
