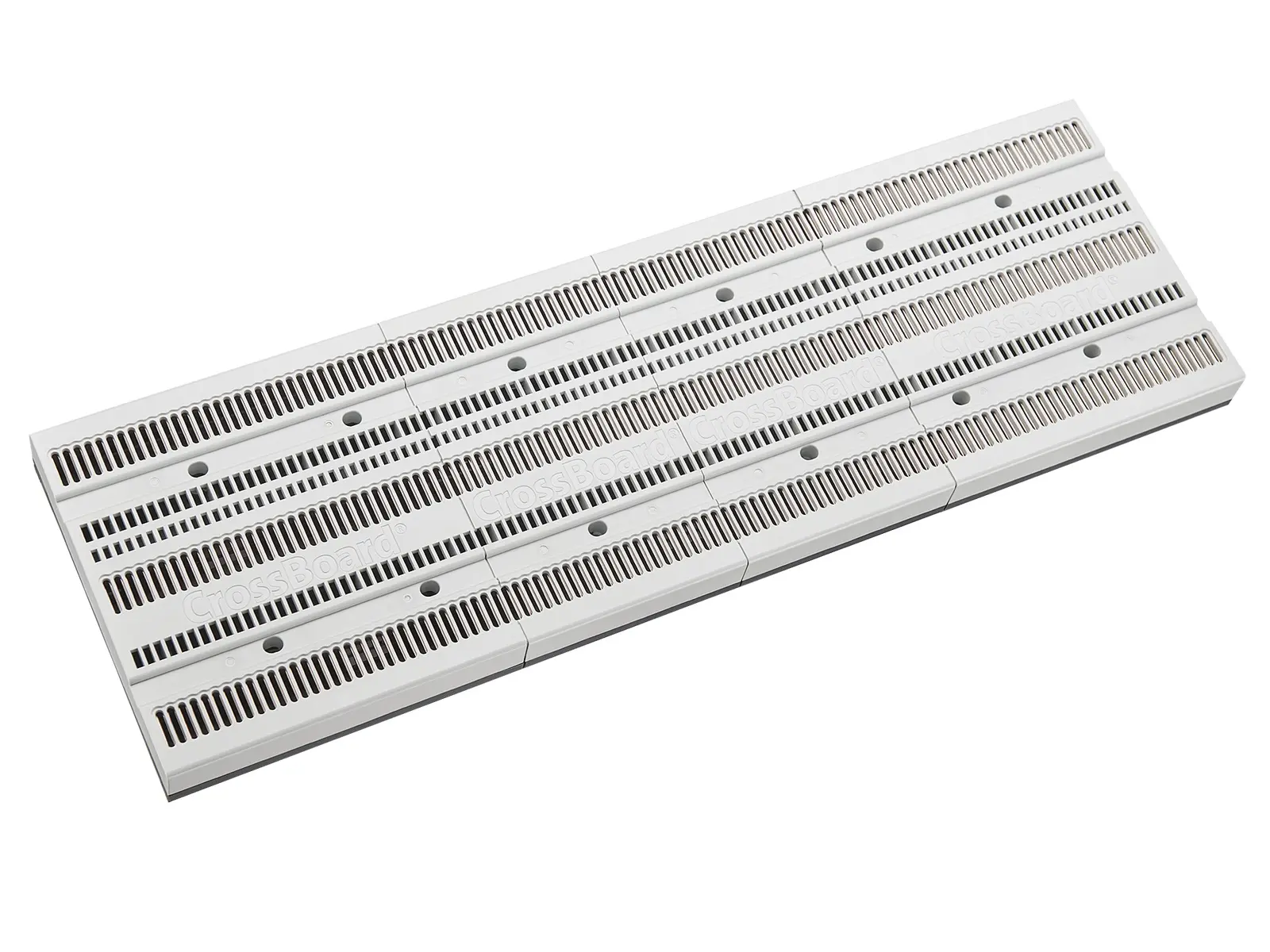

Wöhner 11700000A, Basissystem 250 A

Name: Wöhner 11700000A, Basissystem 250 A
Brand: Wöhner
Price: 157.76 EUR
Availability: InStock

Hersteller Artikel-Nr.: 11700000A

Produkt-Nr.: P-DD82WX

Technische Daten

CrossBoard Basissystem 250 A 3-polig 700 mm lang, berührungsgeschützt mit CrossLink®-Schnittstelle System CrossBoard® 125A / 250A Produktvorteile Rundum berührungsgeschütztes Basissystem bis 250 A Rückseitig einspeisbar Plug-and-Play-fähig Einfaches Anschrauben auf Montageplatten Komplett vorkonfektioniert und sofort einsatzfähig
Produktgruppe: 06
Untergruppe: 50
VE: 1
EAN: 4021267117009
ECLASS 6.1: 27400613
ECLASS 7.1: 27400613
ETIM 4.0: EC001900
ETIM 5.0: EC001900

Angaben IEC
Standards
IEC 61439-1:2020 Elektrische Werte IEC
Bemessungsstrom (IEC): 250A
Bemessungsspannung (IEC) AC: 690V
Bemessungsisolationsspannung Ui AC: 800 V
Bemessungsstossspannung Uimp: 6 kV
Bemessungsstoßstromfestigkeit Ipk max.: 30kA
Bemessungskurzzeitstromfestigkeit Icw (0,1 s) max.: 15 kA
zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prufungen unter bestimmten Bedingungen nachgewiesen.Fur die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
max. zulässige Spannung (IEC) DC: 800V
Angaben UL
Standards
UL 508
for UL feeder circuits >250V
Elektrische Werte UL
Bemessungsstrom (UL): 250A
Bemessungsspannung (UL) AC: 600V
Bemessungsfrequenz (UL): 50 / 60Hz
Bemessungsspannung (UL) DC: 600V
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 100 kA
with JDDZ fuse Class J 400 A / 600 V AC SCCR: 100 kA with JDDZ fuse Class J 400 A / 600 V AC
65 kA with any DIVQ/7 circuit breaker 400 A / 480 V AC
B x H x T: 700 x 160 x 45
Gewicht: 264,5 kg/100
Poligkeit: 3-polig Schutzart: IP20
