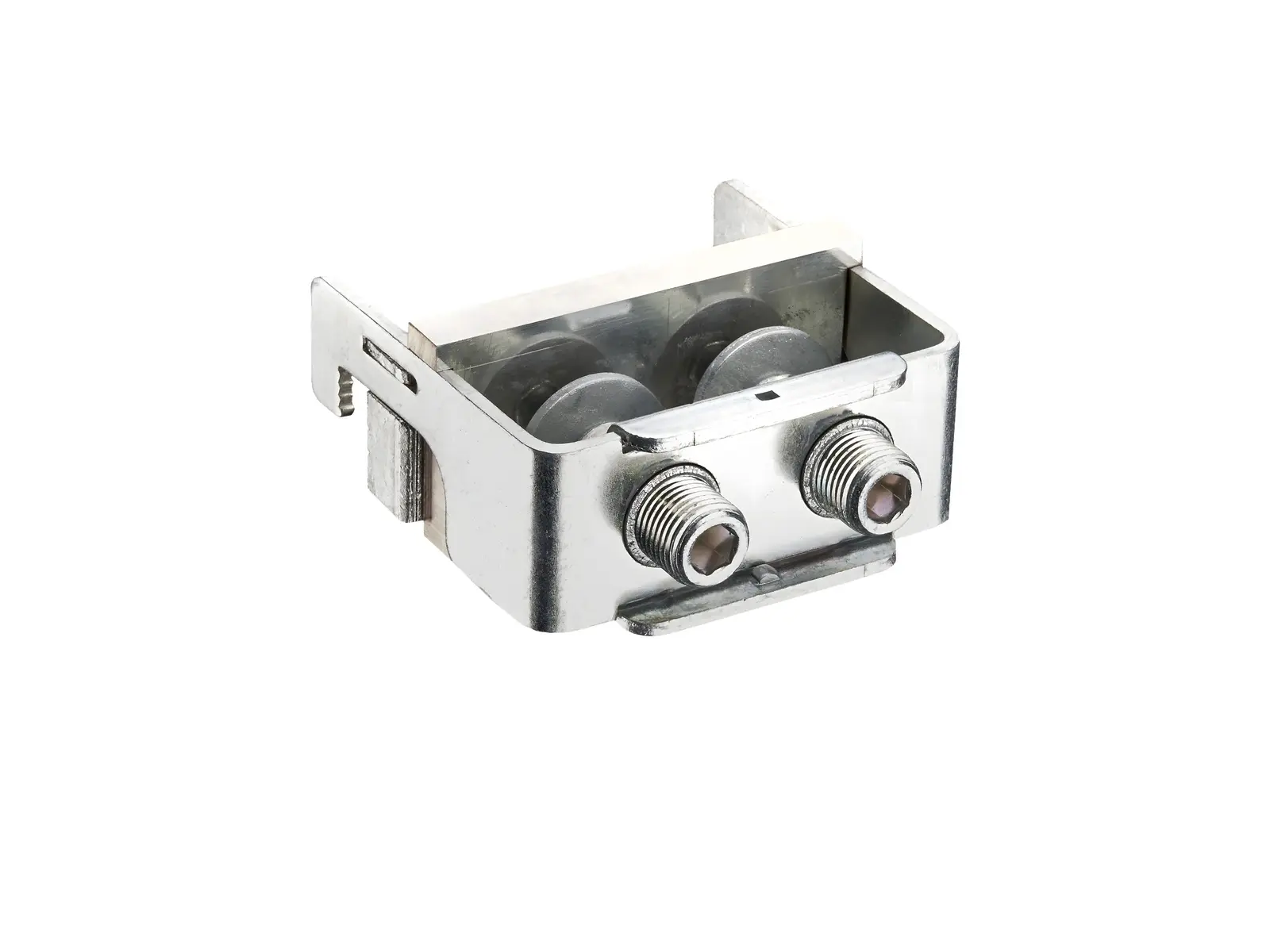

Wöhner 01442000A, Anschlussmodul

Name: Wöhner 01442000A, Anschlussmodul
Brand: Wöhner
Price: 108.08 EUR
Availability: InStock

Hersteller Artikel-Nr.: 01442000A

Produkt-Nr.: P-DD82VV

Technische Daten

CRITO 185Power Anschlussmodul für lam. Cu max. 2x 80 x 10 ohne Abdeckung Anschluss oben oder unten für Sammelschienen 30, 40, 60, 80, 100, 120 x 10 System 185Power Produktvorteile es können auch massive Flachschienen aus Kupfer geklemmt werden, wenn sie nicht unter mechanischer Spannung stehen
Produktgruppe: 07
Untergruppe: 54
VE: 1
EAN: 4021267014421
ECLASS 6.1: 27141146
ECLASS 7.1: 27141146
ETIM 4.0: EC000001
ETIM 5.0: EC000001

Angaben IEC
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003 Elektrische Werte IEC
Bemessungsstrom (IEC): 1400A
Bemessungsspannung (IEC) AC: 690V
Bemessungsstoßstromfestigkeit Ipk max.: 84.6kA
Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: 40.5 kA
zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prufungen unter bestimmten Bedingungen nachgewiesen.Fur die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
max. zulässige Spannung (IEC) AC: 1000V
max. zulässige Spannung (IEC) DC: 1500V
wenn der Phasenabstand der Anschlussmodule von 100mm auf 150mm erhöht wird, können folgende Kurzschlusswerte erreicht werden:
Ipk : 107 kA
Icw: 50,7 kA / 1s
Angaben UL
Standards
UL 508
for UL feeder circuits >250V
Elektrische Werte UL
Bemessungsstrom (UL): 1400A
Bemessungsspannung (UL) AC: 1000V
Bemessungsfrequenz (UL): 50 / 60Hz
SCCR unprotected max.: 50 kA
3 cycles (without OPD) @ 1000 V AC B x H x T: 98 x 88 x 95
Gewicht: 94,5 kg/100
Poligkeit: 1-polig
fur Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
