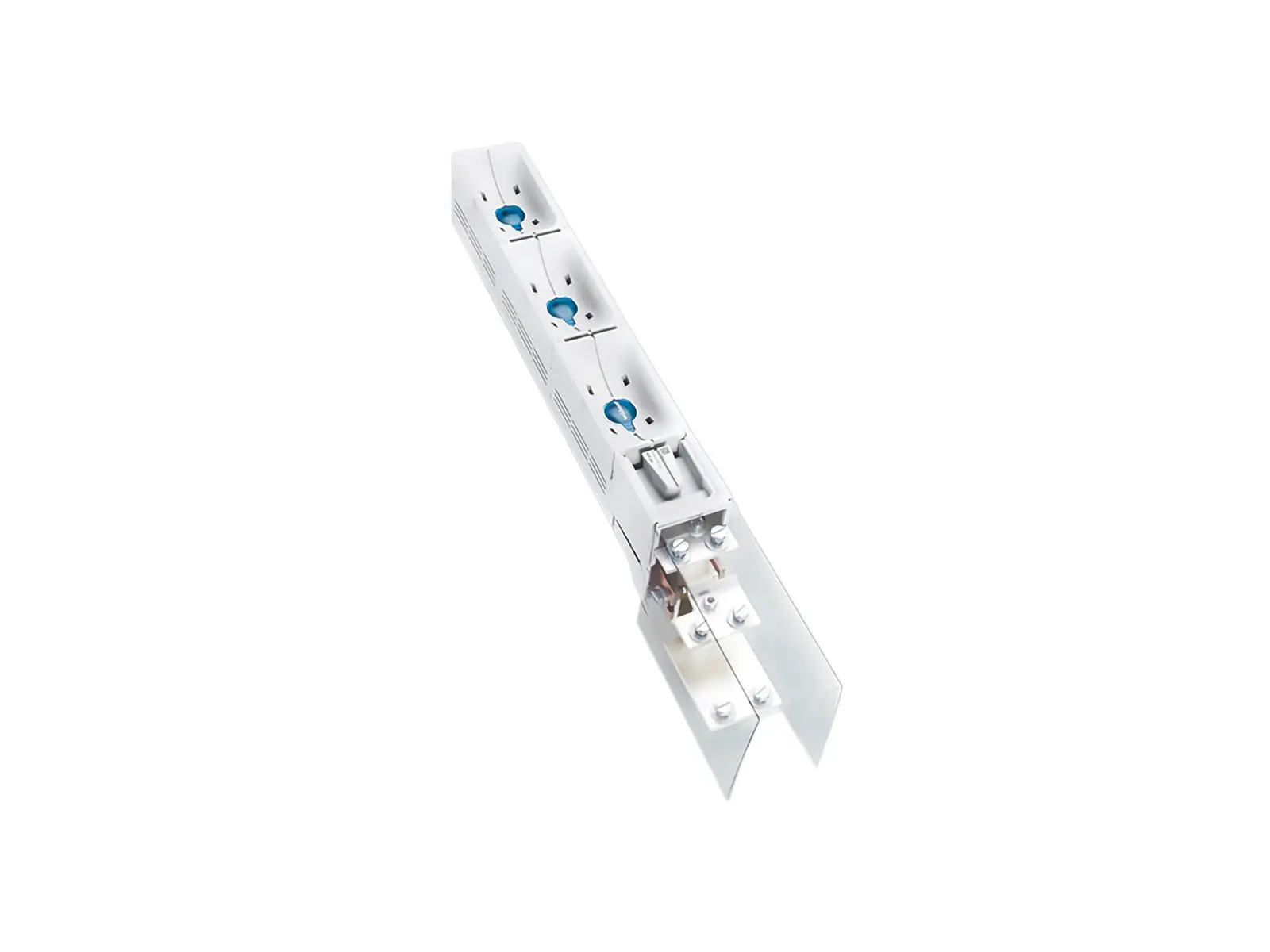

Wöhner 01439000A, Anschlussleiste

Name: Wöhner 01439000A, Anschlussleiste
Brand: Wöhner
Price: 1341.8 EUR
Availability: InStock

Hersteller Artikel-Nr.: 01439000A

Produkt-Nr.: P-DD82VS

Technische Daten

CRITO 185Power Anschlussleiste 3-polig für 3 Kabelschuhe 300 mm² (versetzte Anordnung), für 4 Kabelschuhe 240 mm² oder lam. Cu 80 x 10 Anschluss oben oder unten für Sammelschienen 30, 40, 60, 80, 100, 120 x 10 System 185Power
Produktgruppe: 07
Untergruppe: 57
VE: 1
EAN: 4021267014391
ECLASS 6.1: 27141146
ECLASS 7.1: 27141146
ETIM 4.0: EC000001
ETIM 5.0: EC000001

Angaben IEC
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003 Elektrische Werte IEC
Bemessungsstrom (IEC): 1400A
Bemessungsspannung (IEC) AC: 690V
Bemessungsstoßstromfestigkeit Ipk max.: 87.4kA
Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: 40.6 kA
zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prufungen unter bestimmten Bedingungen nachgewiesen.Fur die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
max. zulässige Spannung (IEC) AC: 1000V
max. zulässige Spannung (IEC) DC: 1500V
Strombelastbarkeit (IEC) max.: 1.400A
mit 4 Kabeln 240 mm² wurde eine Strombelastbarkeit von 1400 A nachgewiesen (direkte Verschraubung der Anschlussleiste auf dem Sammelschienensystem)
bei Verwendung der Klemmbugel 33738 oder 33740 reduziert sich die Strombelastbarkeit auf 1200 A
der Anschluss von bis zu 4 Kabelschuhen 300 mm² nach DIN 46235 ist möglich
B x H x T: 100 x 960 x 150
Gewicht: 1050,0 kg/100
Poligkeit: 3-polig
fur Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Schraubanschluss: M12
