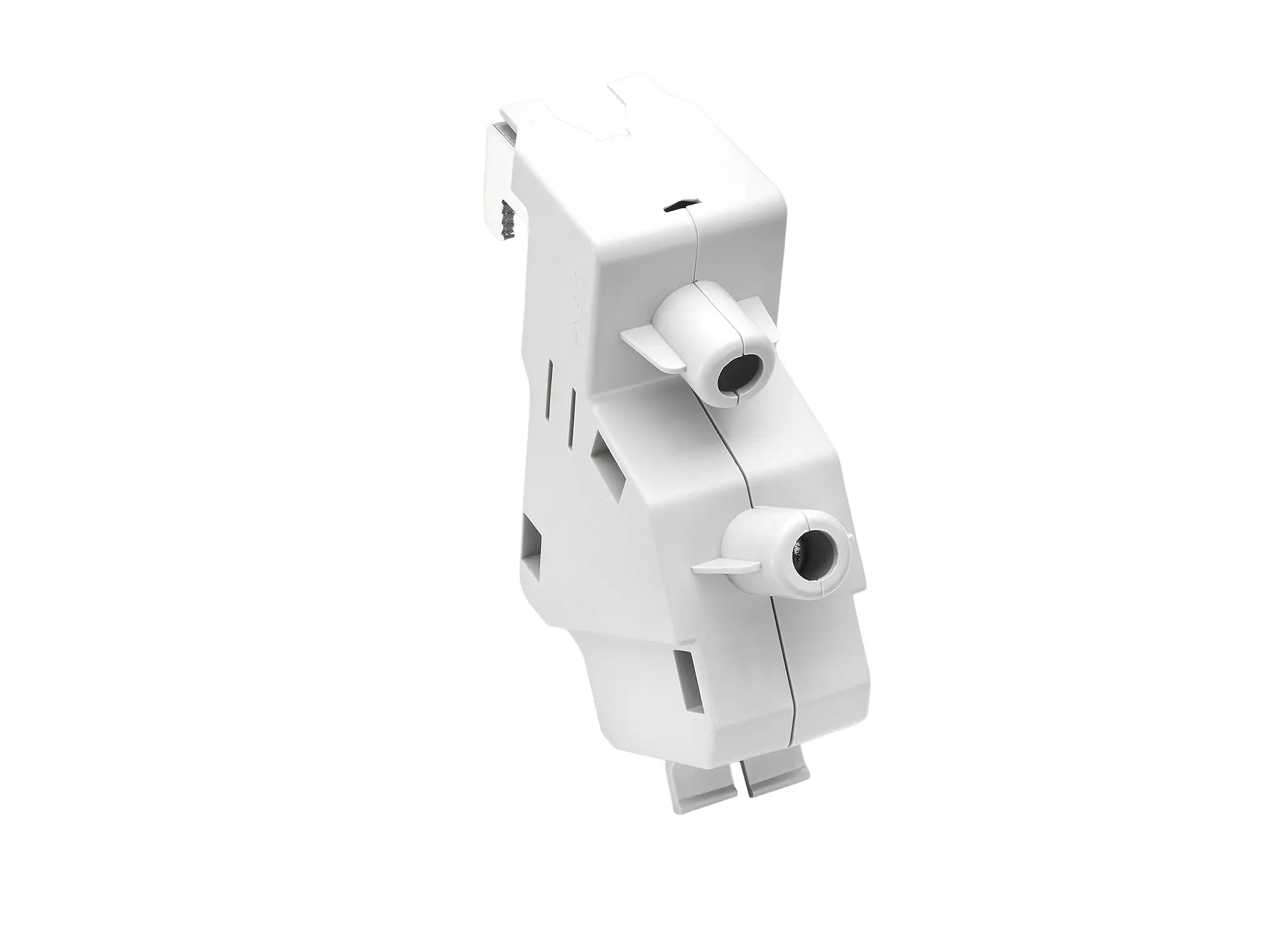

Wöhner 01423000A, Anschlussmodul mit Abdeckung

Name: Wöhner 01423000A, Anschlussmodul mit Abdeckung
Brand: Wöhner
Price: 73.89 EUR
Availability: InStock

Hersteller Artikel-Nr.: 01423000A

Produkt-Nr.: P-DD82VM

Technische Daten

CRITO 185Power Anschlussmodul mit Abdeckung für Kabeldirektanschluss, Rahmenklemme Cu 300 mm² / Al 240 mm² abgewinkelt für Cu max. 300 mm² / Al max. 240 mm² für Sammelschienen 30, 40, 60, 80, 100, 120 x 10 System 185Power
Produktgruppe: 07
Untergruppe: 54
VE: 3
EAN: 4021267014230
ECLASS 6.1: 27141146
ECLASS 7.1: 27141146
ETIM 4.0: EC000001
ETIM 5.0: EC000001

Angaben IEC
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003 Elektrische Werte IEC
Bemessungsstrom (IEC): 500A
Bemessungsspannung (IEC) AC: 690V
Bemessungsstoßstromfestigkeit Ipk max.: 50kA
Bemessungskurzzeitstromfestigkeit Icw (0,5 s) max.: 25 kA
zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prufungen unter bestimmten Bedingungen nachgewiesen.Fur die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
max. zulässige Spannung (IEC) AC: 1000V
max. zulässige Spannung (IEC) DC: 1500V
Strombelastbarkeit (IEC) max.: 630A
B x H x T: 42 x 118 x 110
Gewicht: 35,0 kg/100
Poligkeit: 1-polig
fur Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Rahmenklemme: Antrieb: S6
Abisolierung: 55 mm
Querschnitt min.: 70 mm²
Querschnitt max.: 300 mm²
Md min.: 26,0 Nm
Md max.: 30,0 Nm
Fur Aluminiumleiter geeignet.
bei der Verwendung von Aluminiumleitern Wartungshinweise beachten
Cu, Al: 70 - 240 mm² rund mehrdrähtig
Cu, Al: 70 - 240 mm² Sektor mehrdrähtig
Cu, Al: 70 - 240 mm² Sektor eindrähtig
Cu: 300 mm² rund mehrdrähtig
Cu: 300 mm² Sektor mehrdrähtig
Cu: 70 - 185 mm² feindrähtig + Aderendhulse
