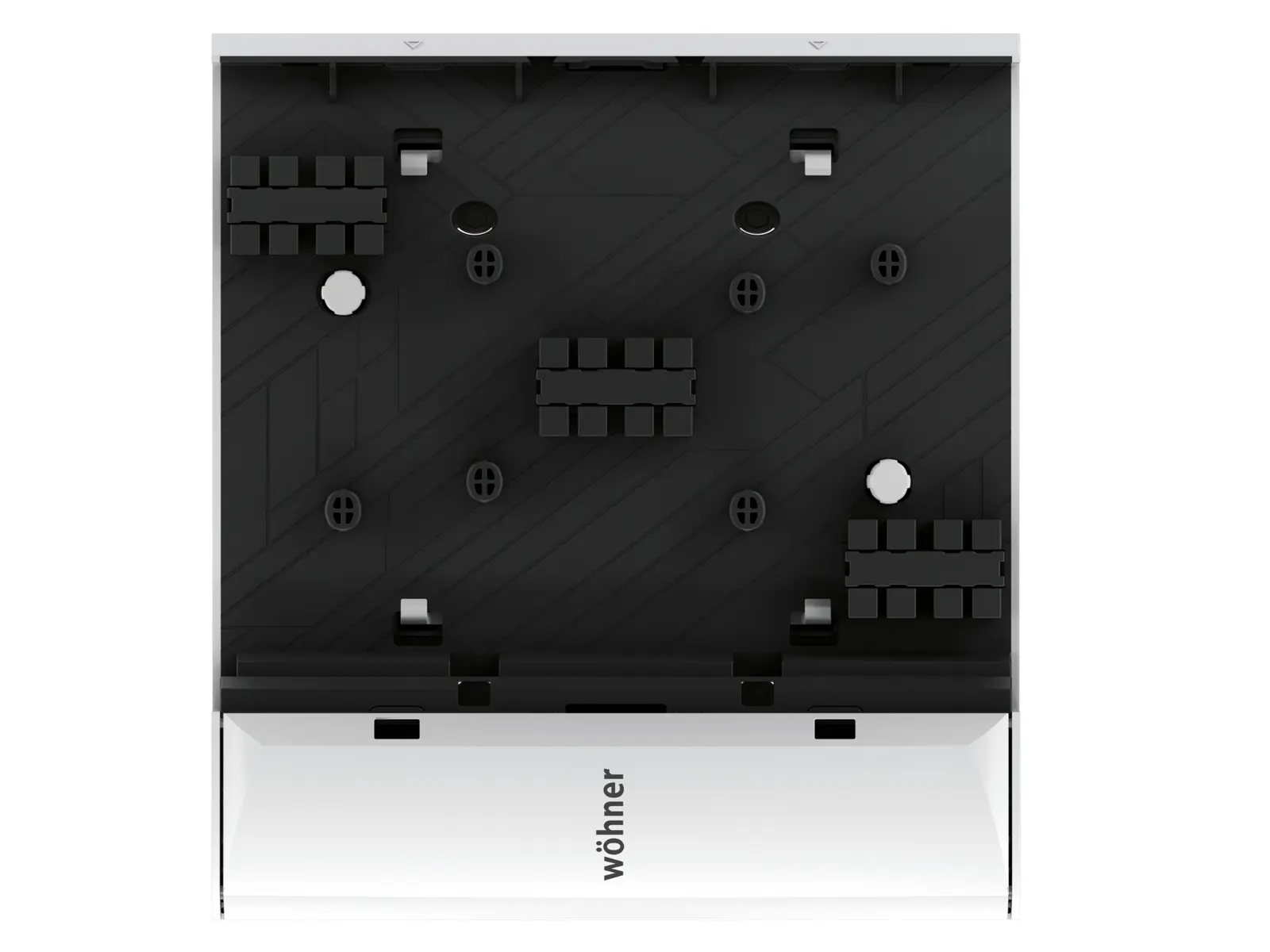

Wöhner 01065000A, Anschlussmodul

Name: Wöhner 01065000A, Anschlussmodul
Brand: Wöhner
Price: 182.88 EUR
Availability: InStock

Hersteller Artikel-Nr.: 01065000A

Produkt-Nr.: P-DD82VH

Technische Daten

CRITO CrossBoard Anschlussmodul 300 mm², für rückseitige Einspeisung des CrossBoard 3-polig Anschluss oben oder unten für CrossBoard 800 A 500 - 1100 mm in Kürze lieferbar System CrossBoard® 800 A
Produktgruppe: 07
Untergruppe: 48
VE: 1
EAN: 4021267010652
ECLASS 6.1: 27141146
ECLASS 7.1: 27141146
ETIM 4.0: EC000001
ETIM 5.0: EC000001

Angaben IEC
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003 Elektrische Werte IEC
Bemessungsstrom (IEC): 800A
Bemessungsspannung (IEC) AC: 690V
Bemessungsisolationsspannung Ui AC: 800 V
Bemessungsstossspannung Uimp: 6 kV
Bemessungsstoßstromfestigkeit Ipk max.: 80kA
Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: 30 kA
zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prufungen unter bestimmten Bedingungen nachgewiesen.Fur die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
max. zulässige Spannung (IEC) AC: 800V
max. zulässige Spannung (IEC) DC: 800V
Strombelastbarkeit (IEC) max.: 800A
Angaben UL
Standards
UL 508
for UL feeder circuits >250V
suitable for field-installed conductors
Elektrische Werte UL
Bemessungsstrom (UL): 800A
Bemessungsspannung (UL) AC: 600V
Bemessungsfrequenz (UL): 50 / 60Hz
fur Leitungen UL: Cu 75°C
SCCR unprotected max.: 30 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 100 kA
SCCR: 65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC
100 kA with JDDZ fuse Class L/T 800 A / 600 V AC
B x H x T: 200 x 200 x 65
Gewicht: 67,0 kg/100
Poligkeit: 3-polig Schutzart frontseitig: IP20
Prismenklemme: Antrieb: SW13
Abisolierung: 45 mm
Querschnitt min.: 95 mm²
Querschnitt max.: 3
