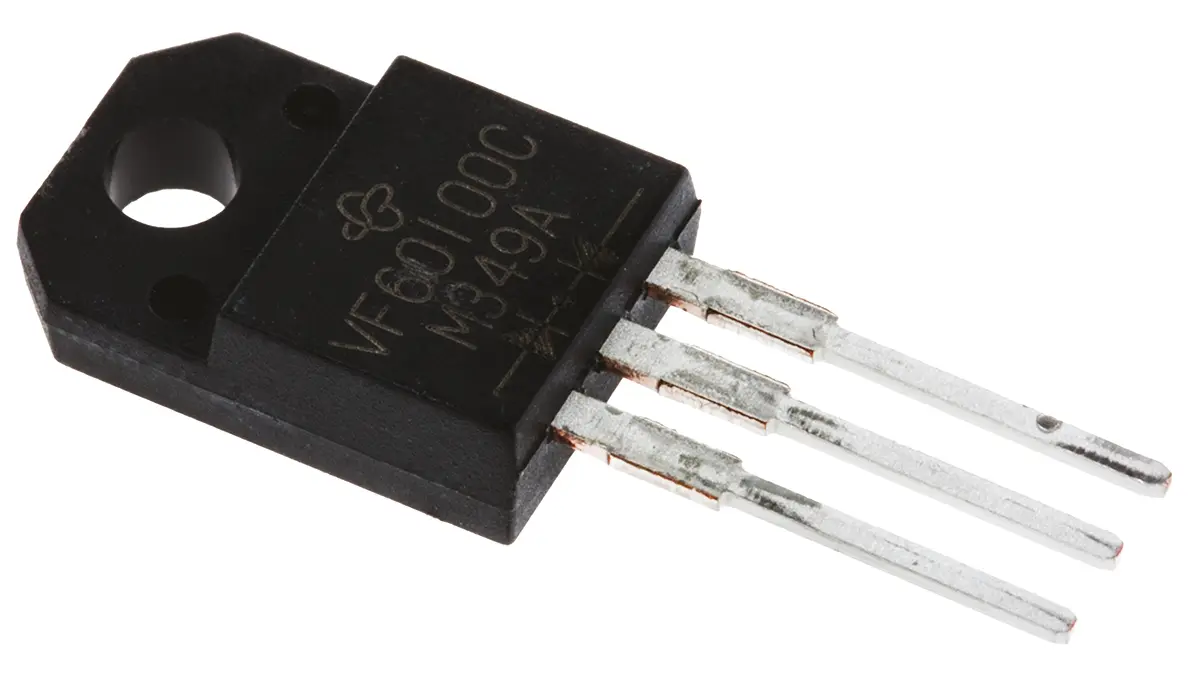

Vishay THT Schottky Diode Gemeinsame Kathode, 100V / 60A, 3-Pin TO-220F

Montage-Typ = THT
Gehäusegröße = TO-220F
Dauer-Durchlassstrom max. = 60A
Spitzen-Sperrspannung periodisch = 100V
Diodenkonfiguration = Gemeinsame Kathode
Gleichrichter-Typ = Schottky-Diode
Diode Typ = Schottky
Pinanzahl = 3
Maximaler Spannungsabfall = 790mV
Anzahl der Elemente pro Chip = 2
Diodentechnologie = Schottky
Stoßstrom-Grenzwert nichtperiodisch = 320A

TMBS - Trench-MOS-Schottky-Gleichrichter, 30 A bis 80 A, Vishay Semiconductor. Die Trench MOS-Schottky-Gleichrichterserie (TMBS) von Vishay enthält eine patentierte Trench Struktur. TMBS-Gleichrichter bieten mehrere Vorteile gegenüber planaren Schottky-Gleichrichtern. Bei Betriebsspannungen von 45 V und höher können planare Schottky-Gleichrichter ihren Vorteil von schnellen Schaltgeschwindigkeiten und niedrigem Vorwärtsabfall in erheblichem Maße verlieren. Die patentierte TMBS-Struktur löst diese Probleme, indem sie die Minoritätsinjektionen in den Driftbereich verringert, so dass gespeicherte Ladungen minimiert und Schaltgeschwindigkeiten verbessert werden. Patentierte Trench-Struktur Verbesserte Effizienz in AC/DC-Schaltnetzteilen und DC/DC-Wandlern Hohe Leistungsdichte und niedrige Durchlassspannung. Merkmale
